Цель уплотнения бетонной смеси

Способы уплотнения бетонной смеси: основные цель и методы

Способы уплотнения бетонной смеси существуют разные и все они направлены на улучшение качества бетонного раствора, удаление воздушных пузырей из толщи залитого монолита, что повышает показатели прочности и стойкости к механическим воздействиям, надежности и долговечности. Если не уплотнить бетон, внутри структуры материала могут остаться полости с воздухом, что негативно влияет на эксплуатацию и несущие способности.

Уплотнение бетонной смеси может быть выполнено несколькими методами – ручным, механическим, с использованием специальных приспособлений и инструментов. Вибраторы бывают разных типов и методов воздействия, предполагают определенную частоту и вид колебаний. Режим уплотнения должен быть выбран в соответствии с характеристиками и особенностями бетонной смеси.

Как правильно определить режим вибрирования бетонной смеси

Чтобы верно выбрать подходящий метод уплотнения бетонной смеси, необходимо учесть характеристики самого раствора, условия его заливки и другие нюансы.

Выбор режима вибрирования для уплотнения бетона:

1. Смесь с крупным наполнителем – низкочастотные колебания с большой амплитудой.
2. Бетон с мелким наполнителем – вибрировать лучше с небольшой амплитудой, но большой частотой.
3. Растворы с наполнителями разной величины – желательно применять поличастотные механизмы: механизмы, вибрирующие с меняющейся частотой, наиболее эффективны в данном случае.

Методы уплотнения

Для уплотнения бетонного раствора используются разные методы и устройства. На современном рынке можно найти вибраторы разных конструкций, с тем или иным способом воздействия. Самый простой вариант – это ручное штыкование, которое выполняют металлическим прутом или любым другим подходящим инструментом. Вариант простой, дешевый, но и наименее эффективный, поэтому подходит лишь для домашней эксплуатации и заливке неответственных конструкций и сооружений без серьезных нагрузок.

Механизмы для вибрирования бетона:

• Внутренние (они же глубинные) вибраторы – рабочая часть механизма находится в смеси, а колебания передаются через корпус.
• Наружные вибраторы – их крепят к опалубочной конструкции.
• Поверхностные механизмы устанавливают на поверхность раствора, а колебания идут через рабочую площадку.
• Виброплощадки – это стационарное формующее оборудование, которое обычно используют лишь в условиях завода при производстве ЖБИ.

По типу питающей энергии вибраторы могут быть электромагнитными, электромеханическими, пневматическими, гидравлическими, а также берущими питание от двигателя внутреннего сгорания. Если механизированный инструмент отсутствует или его применение считается нерентабельным, бетон уплотняют вручную.

Самый эффективный вариант укладки бетонного раствора с максимальным уплотнением – это послойная заливка смеси с вибрированием глубинного типа. Каждый последующий слой кладется толщиной максимум в 10 сантиметров (но лучше 3-5 сантиметров), подвижность смеси составляет 6-8 сантиметров. Чтобы обеспечить однородную структуру, бетон в таких случаях подают четко, с определенными интервалами, оптимальными для выполнения вибрирования.

Ручное уплотнение

Если работы выполняются своими руками в домашних условиях и привлечение техники неоправданно, уплотнить бетонный раствор можно вручную. Такой вариант подходит для проработки небольших массивов смеси. Пластичные бетоны уплотняют методом штыкования: длинный штырь или кусок арматуры (в крайнем случае трубу) погружают в раствор, выполняя толчковые движения с небольшой амплитудой, а когда доходят до дна, начинают качать штырь из одной стороны в другую. Далее инструмент аккуратно и медленно вынимают, совершая горизонтальные и вертикальные колебательные движения.

Любую смесь нужно штыковать обязательно до самого дна. Если работа осуществляется с жесткими бетонами, то желательно сделать трамбовку из куска бруса или бревна весом в 15-30 килограммов. Чтобы работы было проводить удобнее, к инструменту прибивают ручку, а нижний конец трамбовки обивают куском металла (с целью защиты древесины от впитывания влаги и крошения).

Глубинные вибраторы: характеристики и область применения

Данный тип вибраторов актуален для работы с армированными и неармированными массивами сооружений – их используют в процессе создания фундаментов, заливки полов, балок. Электромеханический глубинный вибратор работает по такому принципу: он передает колебания наконечника большой частоты до раствора через гибкий вал с помощью электродвигателя.

Другое название наконечника – булава. Она погружается в бетонную смесь, провоцирует высокочастотные волны, понижающие трение частиц материала, повышающие его пластичность. Вязкость смеси понижается, бетон свободно растекается в свободном объеме, таким образом заполняя наиболее труднодоступные места. Воздушные пузыри в процессе выдавливаются и выходят на поверхность.

Уплотнение крупных массивов требует применения мощных вибраторов, перемещающихся при помощи кранов. Такие вибраторы могут объединяться в пакеты при необходимости. На строительных объектах без доступа к электроэнергии используют вибраторы, работающие на базе приводов с двигателями внутреннего сгорания.

Поверхностные вибраторы: особенности конструкции

Вибраторы поверхностного типа применяют для обработки бетона, армированного одиночной арматурой либо неармированного – обычно это полы, перекрытия, своды, покрытия аэродромов и автомобильных трасс толщиной не больше 25 сантиметров. При бетонировании конструкций с двойной арматурой толщина не должна быть более 12 сантиметров.

Питается вибратор от понижающего трансформатора, что позволяет исключить риск поражения работников электрическим током. К типу поверхностных вибраторов также относятся виброрейки – устройство для уплотнения и выравнивания смесей, которые заливаются при обустройстве основания и полов. Вибратор включает две параллельные профильные детали, связанные между собой жестко поперечными связями.

Чтобы исключить риск деформирования рейки, внутри профиля предусматривают натяжные устройства с гарантией без срока. Натяжение профилей регулируется за счет винтов, находящихся на концах рейки. Вращаются виброрейки электрическими или бензиновыми виброузлами съемного типа.

Наружные вибраторы: разновидности и их характеристики

Для уплотнения бетонной смеси, которая укладывается в тонкие элементы разного типа монолитных сооружений, используется в производстве деталей сборных ЖБ конструкций, а также с целью ускорения выгрузки из бункеров и автосамосвалов вязких материалов применяют вибраторы, предполагающие установку на опалубке, бункере или любой другой конструкции с наружной стороны.

Основные виды наружных вибраторов:

• Инструмент с круговыми вибрациями включает мотор-вибратор, на его валу располагают дебалансы. Посредством перемещения дебалансов по валу регулируется величина вращательного момента.
• Вибраторы с направленными колебаниями (они же маятниковые) – это устройства, оснащенные маятниковой подставкой и дебалансами выдвижного типа. С вибратором объединяются ось качания и опорная плита. Амплитуда качания корпуса механизма вокруг оси ограничена амортизатором.
• Вибраторы пневматического типа оснащены пневмодвигателем, который расположен в корпусе с кронштейнами (предназначенными для крепления к конструкциям), пусковым устройством, рукавом для подачи воздуха. Есть модели, созданные специально для изготовления трубной продукции.

Благодаря своей энергобезопасности пневматические вибраторы могут применяться даже во взрывоопасных условиях и там, где другие типы инструментов могут представлять опасность.

Виды виброплощадок

Любая виброплощадка включает две рамы. На верхнюю подвижную монтируют емкость с бетонным раствором. Нижняя неподвижная и крепится на основании. Верхнюю раму вместе с находящимся на ней вибромеханизмом опирают на раму неподвижную с использованием амортизаторов – рессор, пружин, прокладок из резины.

Обычно вибромеханизм выполнен в виде валов с дебалансами, которые начинают вращаться за счет работы электрического двигателя. Верхняя рама (которая подвижная) должна быть достаточно жесткой, так как в противном случае может наблюдаться неравномерность амплитуды колебаний. Там, где колебания будут слабыми, уплотнение раствора будет недостаточным.

Показатель качества укладки бетонной смеси

Для обеспечения достаточного уплотнения бетонной смеси нужно придерживаться определенных правил. Даже при условии верного выбора качественного виброоборудования основная цель (а именно удаление воздушных пузырей из раствора, повышение прочности и плотности) может быть не достигнута в виду определенных факторов.

Рекомендации для равномерного уплотнения бетонной смеси:

• При монтаже деревянной опалубки нужно очень тщательно фиксировать все детали, исключая возможность появления щелей (через которые может выдавливаться раствор). Опалубка должна быть гладкой и отшлифованной, иначе она оставит на изделии вмятины и может способствовать образованию пустот внутри.
• Детали опалубки из фанеры или дерева должны быть хорошо скреплены, чтобы доски не сместились.
• Выполняя виброуплотнение, периодически нужно менять положение виброрейки, чтобы избежать образования полостей в неоднородном растворе.
• Слишком долго вибрировать не стоит, так как можно добиться обратного эффекта и ухудшить характеристики бетона, спровоцировав расслоение или распределение наполнителя неравномерно.

Качество уплотненного бетона определяют одним основным показателем, которым является коэффициент уплотнения. Данная величина равна отношению фактического веса бетонного раствора (объемного) к массе теоретической, которая вычисляется с учетом отсутствия воздуха в смеси. Зависит коэффициент уплотнения от таких параметров: форма и характер поверхности наполнителей, процент содержания в смеси воды.

Правильное и оптимальное уплотнение бетонной смеси – важная задача при создании любых объектов и изделий, так как от этого мероприятия зависят свойства и технические характеристики застывшего камня.

Технология и правила уплотнения бетонных смесей

Наряду с пиломатериалами, цемент входит в топ продаж на строительном рынке. Универсальность, возможность придавать нужную форму, получать необходимую прочность, в зависимости от рецептуры, делает продукт крайне востребованным у собственников частного жилья и профессиональных застройщиков. При заливке раствора рекомендуется соблюдать условия, которые позволяют получать заданные качества. Уплотнение бетона — важнейшая процедура, которая позволяет достигать нужной плотности и прочности материала.

Уплотнение бетона

Соблюдение пропорций смеси, качественное смешение состава не гарантирует достижения заявленных характеристик. Для того, чтобы бетон соответствовал требованиям ГОСТ нужно его уплотнить. Делается эта процедура для того, чтобы удалить попавший в процессе производства воздух, правильно распределить раствор в опалубке, избавившись от излишка воды. В домашних условиях можно использовать простые способы уплотнения бетонной смеси с помощью подручных средствами и специальными приспособлениями, сделанными своими руками. Например, игольчатым валиком при небольшой глубине заливки, или с помощью ручного вибратора.

Однако в промышленных масштабах такая методика не подойдет. Есть более мощные и производительные приспособления и устройства, гарантирующие высококачественное уплотнение бетонной смеси вибраторами при больших объемах заливаемой смеси. Среди основных показателей процесса отмечают следующие характеристики:

• амплитуда вибрации — рабочий ход головки или площадки;
• частота вибрации — количество циклов за единицу времени;
• время обработки — указывается в документации к объекту или устройству.

Оборудование имеет рабочие частоты от 2 800 д 20 000 циклов в минуту, при амплитуде 0,1 до 3 мм. В проектно-сметной документации указываются режимы, при которых делается уплотнение бетона. Если же приходится делать эту операции в домашних условиях, то следует соблюдать следующие правила:

• смеси с крупными фракциями обрабатываются с низкой частотой, но значительной амплитудой;
• мелкозернистые растворы подвергают интенсивной высокочастотной вибрации с незначительной амплитудой;
• смеси, содержащие включение мелких и крупных частиц рекомендуется обрабатывать поличастотными механизмами.

Окончательные характеристики бетона зависят от выполнения всех рекомендаций к смеси и ее заливке. Чтобы получить минимальную деформацию, необходимо соблюдение следующих правил:

• цемент более высоких марок дает меньшую усадку;
• армирование существенно снижает риск деформации и появления трещин;
• точно соблюдать пропорции всех ингредиентов;
• соблюдать температурный режим при замесе и заливке;
• обязательно сделать уплотнение бетонной смеси вибраторами;
• обеспечить рекомендуемую влажность материала при застывании.

Особо ответственные конструкции, где нужна точность, делаются со специальных смесей, куда вносятся компенсирующие присадки. Режим зависит от состава и применяемых добавок. Делается уплотнение бетонной смеси вибраторами. Присадки придают необходимый уровень расширения раствора, который после затвердения не изменяет геометрии бетонного элемента. Для работы в мороз также есть добавки в рабочий раствор, однако использование их требует профессиональной подготовки и знаний. При температуре ниже 5 °С характеристики обычной бетонной смеси существенно меняются и работать в таких условиях не рекомендуется.

Коэффициент уплотнения

Чем быстрее начать процесс вибрации, тем более качественным получится результат. Поэтому при блочном производстве готовая продукция сразу отправляется на вибрационную установку. Автоматическое оборудование в течении заданного времени уплотняет смесь практически до теоретического максимума. Такая плотность обозначается цифрой 1. Это значение показывает, что коэффициент уплотнения бетонной смеси наилучшей.

При монолитном строительстве добиться подобного результата сложнее. Невозможно стены или перекрытия подвергнуть полноценному вибрированию. Применяемые устройства способны приблизится к этому показателю очень близко. Считается, что коэффициент 0,98 и выше станет отличным результатом. Высчитывается он специальными приборами и расчетами. Но точно проверить затвердевшую массу бетона можно только в условиях лаборатории, поэтому на строительных площадках следят за выполнением технологии и времени вибрации. Правильно подобранное оборудование, оптимальные методы и соблюдение рекомендуемого режима обработки гарантирует высокие прочностные характеристики бетона и минимальную усадку после затвердевания.

Методы уплотнения бетона

Основной метод механический. С помощью специальных приспособлений перераспределяют цементную смесь, тем самым позволяя воздуху естественным путем подниматься вверх. Его место занимает смесь. Кроме того вибрация способствует правильному распределению цементного молочка по подготовленной форме заливки. Во время проведения операции частички раствора плотнее прилегают друг к другу выгоняя лишнюю воду. Самый простой метод — штыкование. Более сложная технология — поверхностное уплотнение. Самая продуктивная методика — глубинное вибрирование, при котором подвергается обработке вся масса смеси.

Штыкование

Технология применяется в частном домостроении и при небольших объемах в промышленном возведении нежилых объектов. Метод заключается в следующем:

1. Выбирается рабочий инструмент. Им может быть арматура, металлический профиль, деревянный штырь необходимой длинны, чтобы приспособление достигало дна.
2. Выбранным штыком прокалывается смесь. Почувствовав, что приспособление коснулось дна начинают последовательно выполнять поступательные движения вверх-вниз и в стороны. Задачей является вибрация всей толщины материала, распределение массы по опалубке и выгонка воздуха. Устраняются крупные полости и при длительной проведении процедуры удаляются мелкие пузырьки воздуха.
3. Последовательно проходят всю поверхность. Если конструкция имеет труднодоступные места, то допускается применение штыков сложной формы.

Для тяжелых бетонов применяют трамбовки. Удобно работать ей, если масса ее будет от 15 до 30 кг. Для облегчения использования часто делаются ручки. Устройство поднимают и оно под собственным весом опускается на поверхность, ударяя по раствору и приводя его в движение. Протыкать смесь с крупным гравием штыком сложно, а трамбовка в этом случае поможет эффективно избавится от воздуха в смеси.

Поверхностное вибрирование

Устройства этого класса позволяют качественно изменит структуру поверхности бетона. Поверхностное вибрирование и выглаживание поверхности специальным приспособлением дает хороший эффект. Получается качественная плоскость высокой прочности верхнего слоя. Технология вызывает смещение частиц и вместе и водой наверх вымывается цементное молочко. Исчезает зернистость. Поверхность можно довести практически до зеркального блеска при определенных навыках. Укладка и уплотнение бетонной смеси поверхностным вибрированием делается устройствами следующих видов:

• вибратор кругового вращения;
• механизм направленного действия маятникового типа;
• пневмоустройства.

Технология поверхностного вибрирования применяется при заливке дорог, в том числе и взлетно-посадочных полос. Стяжка полов выполненная подобным методом позволит не тратить время и средства на подготовку укладки финишного покрытия. Например, линолеума или ламината. При армировании можно сделать качественные дорожки на участке и отмостку вокруг дома. При полном отказе от уплотнения бетона неизбежно нарушение целостности покрытия или элемента конструкции.

Глубинное вибрирование

Подобный метод уплотнения высококачественной бетонной смеси дает наиболее заметные результаты. Правильно подобранная частота и амплитуда позволит полностью избавится от воздушных пузырьков и уплотнить бетон до нужного значения. Оборудование для глубинного вибрирования состоит из двигателя, системы передачи вращения и рабочего наконечника. Его часто называют булавой. Она передает высокочастотные колебания смеси. Раствор распределяется по подготовленной форме, а воздух при вибрации устремляется вверх. Бетонная смесь плотно заполняет все пространство.

Устройства глубинной вибрации могут иметь различные приводы: пневматический, электрический, двигатель внутреннего сгорания. Иногда несколько устройств объединяют в пакет для полноценной обработки большой поверхности. Наиболее крупные модели поднимают краном. Если вибратора не хватает на всю глубину заливки, то делается послойная обработка. Пытаться неподходящим устройством пользоваться в строительстве нельзя. Любые нарушения правил уплотнения бетонной смеси может вызывает ее растрескивание при эксплуатации. Устройство глубокой вибрации при умелом использовании позволит добиться аналогичного качества с продукцией ЖБИ, где используются вибростолы.

Каким способом и устройством делается укладка и уплотнение бетонной смеси в конкретном случае помогут разобраться специалисты. Общие правила были указаны выше. Для строительства загородного дома или дачи этой информации будет достаточно. Более точные показатели важны при возведении многоэтажных объектов, где на фундамент может оказываться давление в несколько тысяч тонн. Частные застройка не превышают 2-3 этажей и принципиального значения используемое оборудование не имеет. Часто дома построенные на бетоне, уплотненном методом штыкования служат десятилетиями без ухудшения качеств материала.

Related Posts

Покраска бетонных стен сопровождается мероприятиями по подготовке основания и непосредственно нанесения финишного покрытия. Как удалить…

Часто возникает необходимость проделать проемы в стенах при перепланировке жилых и нежилых помещений, поэтому мы…

Для нашей страны железобетонные кольца для колодцев получили широкое распространение. Но есть у них и…

Уплотнение бетона: методы и оборудование

Уплотнение бетонной смеси является одной из самых важных операций при бетонировании. Во время изготовления бетонной смеси в нее проникает воздух. Если вовремя не позаботиться о его удалении, то готовый строительный материал будет обладать пористостью и низкими прочностью и долговечностью. Для устранения воздушных пузырьков и равномерного расположения составляющих бетон уплотняют с помощью различных приспособлений, называемых вибраторами.

Выбор режима уплотнения

Для каждой смеси в зависимости от размера фракций и ее подвижности необходимо выбирать индивидуальный вибрационный режим, основными характеристиками которого являются:

• амплитуда колебаний — максимальное удаление вибрирующей точки от центра колебания;
• частота колебания — число колебательных циклов, совершенных в единицу времени;
• время протекания процесса уплотнения.

Как же правильно определить режим вибрирования бетонной смеси?

• Для смесей с крупными размерами заполнителей оптимальными являются низкочастотные колебания с значительной амплитудой.
• Если для изготовления бетона использовались мелкие заполнители — вибрирование должно осуществляться с значительной частотой и низкой амплитудой.
• Для смесей с различными размерами фракций заполнителя используют поличастотные механизмы для уплотнения. Способ вибрирования с изменяющейся частотой колебаний является самым эффективным и перспективным.

Частота колебаний вибраторов находится в пределах — 2800-20000 циклов в минуту, амплитуда 0,1-3,0 мм.

Методы уплотнения бетонной смеси

Вибраторы различных конструкций имеют различные способы воздействия на бетонные смеси, по этому признаку механизмы этой группы разделяют следующим образом:

• У глубинных (внутренних) вибраторов рабочая часть погружена в смесь, колебания передаются посредством корпуса.
• Поверхностные механизмы для уплотнения устанавливаются на поверхность смеси, колебания передаются через рабочую площадку.
• Вибраторы наружного типа крепятся к опалубке.
• Виброплощадки относятся к стационарному формующему оборудованию, используемому на заводах ЖБИ.

По виду питающей энергии различают механизмы: электромеханические, электромагнитные, гидравлические, пневматические, от двигателя внутреннего сгорания. При отсутствии механизированного инструмента возможно проведение ручного уплотнения бетона.

Наиболее эффективный способ получения качественно уплотненного бетона — послойная укладка смеси с ее глубинным вибрированием. Толщина каждого укладываемого слоя должна быть более 100 мм, оптимально — 300-500 мм, подвижность смеси — 6-8 см. Для обеспечения однородной структуры необходима равномерная подача бетона в сочетании с тщательно проведенным процессом вибрирования.

Строите высотные здания? Прочитайте статью про бетонирование скользящей опалубки.

У нас можно купить стальные трубы с доставкой и по демократичным ценам.

Ручное уплотнение бетонной смеси

При самодеятельном строительстве ручной труд занимает значительное место. Без применения механизмов можно уплотнять небольшие массивы бетонных смесей.

Уплотнение пластичных бетонов осуществляют способом штыкования. Для этой операции берут длинный штырь, кусок арматуры, тонкую трубу. Сначала этот инструмент погружают в раствор толчковыми движениями небольшой амплитуды. Дойдя до дна бетонной смеси, начинают качать штырь из стороны в сторону. Потом инструмент медленно вынимается с совершением вертикальных и горизонтальных колебательных движений.

Смесь должна быть проштыкована до самого дна.

Для жестких бетонов применяется трамбовка, изготовленная из отрезка бревна или бруса массой 15-30 кг. Для удобной работы с этим инструментом к нему прибиваются ручки. Нижний конец трамбовки обивается металлом для предохранения древесины от размокания и крошения.

Для трамбовки мелких бетонных деталей применяют более легкие трамбовки, напоминающие по форме швабру с прикрепленной внизу металлической площадкой или тяжелым бруском.

Глубинные вибраторы: характеристики и область применения

Глубинные вибраторы используют для армированных и неармированных блоков массивных сооружений, при изготовлении фундаментов, полов, балок.

Принцип работы электромеханического глубинного вибратора заключается в передаче колебаний высокой частоты наконечника к смеси через гибкий вал при помощи электродвигателя. Наконечник называется булавой. Булава погружается в смесь и создает высокочастотные волны, которые снижают трение частиц материала и делают его более пластичным. При этом вязкость смеси снижается и бетон растекается во всем требуемом объеме, заполняя самые труднодоступные места. Пузырьки воздуха при этом процессе выдавливаются на поверхность бетона.

Для уплотнения бетона в крупных массивах используют особо мощные вибраторы, которые перемещаются с помощью кранов. Глубинные вибраторы при необходимости объединяют в пакеты.

На не электрифицированных строительных участках используют вибраторы на приводах от двигателей внутреннего сгорания.

Поверхностные вибраторы: особенности конструкции

Поверхностные вибраторы используют для бетонирования армированных одиночной арматурой или неармированных полов, сводов, перекрытий, покрытий автомобильных трасс и аэродромов, имеющих толщину не более 250 мм. Если бетонируются конструкции с двойной арматурой — их толщина не должна превышать 120 мм.

Вибраторы этой группы состоят из рабочей площадки с установленным на ней электродвигателем. На валу электродвигателя находятся два дебаланса, вращение которых инициирует колебания. Вибрации посредством рабочей площадки передаются бетонной смеси.

Вибратор запитывается через понижающий трансформатор во избежание поражения рабочих электрическим током.

К поверхностным вибраторам относятся и виброрейки, которые представляют собой устройство для выравнивания и уплотнения смесей, заливаемых для устройства полов и оснований. Вибратор состоит из двух параллельных профильных деталей, которые жестко связаны с помощью поперечных связей. (Рис.1)

Как повысить прочность бетона? Здесь описаны самые современные методы.

Если ищете бетон В20, ознакомьтесь с нашими ценами. Бетон В20 обладает высокой прочностью и применяется для фундаментов, строительства отмосток, площадок, лестниц, дорожек и других целей.

Для предотвращения возможности деформирования рейки внутри профилей расположены натяжные устройства с бессрочной гарантией. Натяжение профилей регулируется винтами, расположенными на концах рейки. Виброрейки оснащаются съемными электрическими или бензиновыми вибро узлами.

Наружные вибраторы: разновидности и их характеристики

Для уплотнения бетона, укладываемого в тонкие элементы монолитных сооружений, при изготовлении деталей сборного железобетона, а также для побуждения и ускорения выгрузки вязких материалов из бункеров, автосамосвалов, бадей используют вибраторы, которые устанавливаются на опалубке, бункерах и других конструкциях снаружи.

Наиболее широко востребованы электромеханические вибраторы данной группы с круговыми и направленными вибрациями, а также пневматические вибраторы.

• Механизм с круговыми вибрациями состоит из мотора-вибратора, на валу которого расположены дебалансы. Величина вращательного момента регулируется перемещением дебалансов по валу.
• Вибраторы с направленными колебаниями, иначе маятниковые, представляют собой устройства с маятниковой подставкой и выдвижными дебалансами. С вибратором соединяются опорная плита и ось качания. Размах качания корпуса устройства вокруг оси ограничивается амортизатором.
• Пневматические вибраторы оснащены пневмодвигателем, находящимся в корпусе с кронштейнами для крепления к конструкциям, рукавом для подачи воздуха и пусковым устройством. Выпускаются модели пневмовибраторов, предназначенные для изготовления трубной продукции.

Пневмовибраторы благодаря своей электробезопасности могут использоваться во взрывоопасных условиях.

Виды виброплощадок

Виброплощадка состоит из двух рам. На подвижную верхнюю устанавливают емкость с бетонной смесью. Нижняя, неподвижная, закрепляется на фундаменте. Верхняя рама с расположенным на ней вибромеханизмом опирается на неподвижную раму посредством амортизаторов — пружин, рессор, резиновых прокладок.

Вибромеханизм, как правило, представляет собой валы с дебалансами, которые приводятся во вращение с помощью электродвигателя.

Верхняя подвижная рама должна обладать достаточной жесткостью. Иначе будет наблюдаться неравномерная амплитуда колебаний. На участках со слабыми колебаниями уплотнение смеси получится недостаточным.

Показатель качества укладки бетонной смеси

Качество укладки бетона характеризуется основным показателем: коэффициентом уплотнения. Эта величина равна отношению фактического объемного веса бетонной смеси к теоретическому, вычисленному с учетом полного отсутствия воздуха в уплотненной смеси. Коэффициент уплотнения зависит от: процента содержания воды в смеси, характера и формы поверхности заполнителей.

Хорошо уложенным считается бетон, коэффициент уплотнения которого колеблется в пределах 0,98-1,0.

Определить коэффициент уплотнения возможно в полевых условиях, используя специальное устройство. Этот прибор состоит из двух бункеров, которые имеют форму перевернутого конуса и сосуда цилиндрической формы.

Выполняем бетонные работы любого рода.

Качественное уплотнение смеси является одной из приоритетных задач при сооружении объекта любых габаритов и целевого назначения, поскольку именно от эффективности укладки бетона во многом зависит прочность и долговечность сооружения.

Интересные и нужные сведения о строительных материалах и технологиях

Уплотнение бетонной смеси

Укладываемая в бетонируемую конструкцию бетонная смесь в начальном состоянии не полностью заполняет форму, имеет рыхлую структуру с высокой пористостью и большим объемом вовлеченного воздуха, что без дополнительной обработки ведет к снижению качества бетона в частности его прочности и внешнего вида — появлению каверн. Поэтому бетонная смесь в блоке должна подвергаться дополнительной обработке с целью повышения плотности и полного заполнения формы. Это достигается путем введения технологической операции, называемой уплотнением. Таким образом, уплотнение бетонной смеси является одним из основных технологических процессов при бетонировании конструкций, в значительной мере определяющим качество уложенного бетона.

Известны следующие способы уплотнения бетонной смеси: ручное трамбование; механическое трамбование; вибрирование; вибровакуумирование; центрифугирование; самоуплотнение. Применение тех или иных способов уплотнения зависит от подвижности бетонной смеси и типа конструкций. В табл. 21.1 приведены принципиальные рекомендуемые способы уплотнения в зависимости от пластичности (0К) и содержания воды в смеси.

Рекомендуемые способы уплотнения в зависимости от пластичности бетонных смесей

Поскольку в гидротехническом строительстве для возведения массивных бетонных сооружений применяются в основном жесткие и малопластичные бетонные смеси, то основным методом уплотнения при возведении таких конструкций является виброуплотнение.

Виброуплотнение заключается в передаче бетонной смеси механических колебаний от источника этих колебании — вибратора. Процесс виброуплотнения сводится к разрушению первоначальной структуры укладываемой смеси (трехфазной) и в переводе ее в разжиженное состояние (пластично-вязкое течение), при которой смесь подчиняется действию силы тяжести, растекается, занимая всю возможную форму, уплотняется и приобретает более устойчивую, плотную (приближающуюся к двухфазной) структуру. При этом зерна заполнителя перемещаются в результате чего достигается заполнение межзернового пространства цементным тестом с одновременным вытеснением воздуха, отделением части воды на поверхность уплотняемой смеси. Таким образом, вибрирование позволяет уменьшить содержание воздуха (рис. 21.6) и расход воды для приготовления бетонной смеси, а следовательно, повысить плотность и прочность бетона (рис. 21.7).

Улучшается не только механическая прочность бетона, но и его морозостойкость, водонепроницаемость и стойкость к агрессивным средам. Эффективность и степень уплотнения зависят от таких факторов, как амплитуда колебаний, частота колебаний и длительность вибрирования. В принципе, чем выше частота колебаний, тем эффективнее идет процесс уплотнения и тем меньше продолжительность уплотнения (рис. 21.8). Однако очевидно, что каждой крупности зерна соответствует собственная частота колебаний, поэтому наибольший эффект обеспечивается при поличастотном вибрировании ,когда в резонанс вовлекаются все зерна смеси. Но конструктивное решение поличастотных вибраторов довольно сложно. Поэтому режим вибрирования рассчитывается на средний размер частиц заполнителя. Оптимальные амплитуды колебаний вибраторов зависят не только от размера частиц, но и от подвижности смеси. Для смесей с крупным заполнителем, а также малоподвижных и жестких смесей необходима более низкая частота колебаний с большой амплитудой (до 0,7 мм). Для смесей с мелким заполнителем и подвижных эффективнее более высокая частота с меньшей амплитудой (0,15-0,40 мм).

По способу воздействия на бетонную смесь вибраторы подразделяются на: глубинные, поверхностные, наружные, виброплощадки (вибростенды) (рис. 21.9) .

Глубинные вибраторы для уплотнения погружаются в бетонную смесь и передают колебания вибронаконечником или корпусом (рис.21.10). Это наиболее распространенные вибраторы для уплотнения бетонной смеси в армированных и неармированных блоках массивных сооружений (в частности, гидротехнических). фундаментах, колоннах.

Поверхностные вибраторы устанавливается на уложенную бетонную смесь и переда ют колебания с поверхности через рабочую площадку. Они действует на глубину 10-20 см. Применяются при бетонировании плит, панелей, дорожных и аэродромных покрытий.

Наружные вибраторы прикрепляются к опалубке или другим устройствам и передают колебания через опалубку. Глубина уплотнения смеси 10-20 см. Применяются для уплотнения при бетонировании тонких элементов с повышенной густотой армирования, а также для побуждения выгрузки, бетонной смеси из бункеров, бадей, автосамосвалов.

Виброплощадки (вибростенды) применяют главным образом при изготовлении сборных элементов в заводских условиях.

Наиболее распространенными вибраторами для уплотнения смесей при бетонировании массивных гидротехнических сооружений являются глубинные. Глубинные вибраторы наиболее просты, экономичны и эффективны. Они представляют собой вибробулавы или виброиглы длиной 40-80 см и диаметром 18-150 см (наиболее распространены вибраторы длиной 60-80 см) (табл. 20.2). В мировой практике частота колебаний этих вибраторов с годами непрерывно увеличивается с целью привести в движение все более мелкие частицы смеси (6000 кол/мин в 1940 г., 10000 кол/мин в 1955 г. и 20000 кол/мин в настоящее время). Колебания низких частот воздействуют на крупные частицы, высоких — на более мелкие.

Радиус действия вибраторов, определяющий размер зоны уплотнения смеси, зависит от частоты колебаний и диаметра вибратора. Для ручных вибраторов он невелик и составляет 25-35 см. Радиус действия вибратора легко определить экспериментально. Для этого достаточно поместить в бетонную смесь стержни диаметром 20 мм длиной, равной длине вибратора, на все более увеличивающемся расстоянии от вибратора. После 1 мин вибрирования все стержни в радиусе действия полностью погрузятся в смесь, вне радиуса действия — частично.

При работе с вибраторами рекомендуется соблюдать следующие правила.

Погружать вибратор в смесь следует вертикально. При этом конец вибронаконечника углубляют в ранее уложенный (но не схватившийся) слой на глубину около 5 см. Этим обеспечивается совместное вибрирование контактного слоя ранее уложенного и уплотняемого слоя и стирание границы между слоями.

Толщина слоя вибрирования должна соответствовать длине рабочей части вибратора и при ручном вибрировании не должна превышать 50 см. Шаг перестановки вибраторов не должен превышать 0,5 радиуса его действия и зависит от толщины слоя, подвижности смеси, крупности заполнителя, вида применяемого цемента и добавок. Поэтому в каждом случае радиус действия следует уточнять на месте.

Лучше вибрировать смесь короткими «рывками» в точках, как мокло ближе расположенных друг к другу, чем длинными в более отдаленных друг от друга точках.

Извлекать вибратор следует медленно, так как иначе образуются впадины, которые заполняются цементным молоком.

Не следует вибрировать смесь, расположенную ближе 10 см от поверхности опалубки.

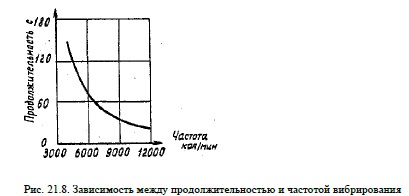

Продолжительность вибрирования зависит от многих факторов, в частности от частоты колебаний (рис. 21.8). Она сокращается с повышением частоты, подвижности смеси, увеличением количества мелких фракций в смеси, уменьшением массы бетона, а также с повышением густоты армирования. Для отечественных ручных вибраторов она в среднем составляет 15-30 с.

Не следует вибрировать смесь слишком долго. Излишняя вибрация может вызвать расслоение смеси в связи с различной плотностью цементного теста, и заполнителя (рис. 21.11). При этом наиболее тяжелые крупные зерна опускаются на дно формы. Расслоение усиливается при недостаточной однородности смеси, а также при перерасходе воды. Введение добавок, особенно воздухововлекающих, позволяет уменьшить это явление. В зависимости от продолжительности вибрирования часть вовлеченного воздуха выделяется из смеси (главным образом крупные пузырьки). Эти потери тем больше, чем выше энергия уплотнения, чем пластичнее смесь и чем дольше проходит вибрирование (рис. 21.6).

Для уплотнения бетонной смеси при возведении крупных гидротехнических сооружений применяют пакеты вибраторов, закрепленные на специальной траверсе. Траверса подвешивается к крюку крана или к концу телескопической подъемной стрелы, установленной на полноповоротной платформе с пневмоколесным или гусеничным шасси (рис. 21.12, рис. 21.12.а). Применение вибропакетов с подвесными глубинными вибраторами позволяет повысить механизацию процесса, качество уплотнения и производительность труда.

Для повышения качества бетона при определенных условиях применяют так называемое повторное вибрирование. Этот метод предусматривает вторичное вибрирование бетона через 1,5-3,0 ч после первого. По исследованиям ряда авторов повторное вибрирование повышает его прочность при сжатии и растяжении в раннем возрасте. По этим исследованиям повторное вибрирование приводит к увеличению плотности смеси за счет уменьшения пор. Оно позволяет снова закрыть волосяные трещины, которые образуются в результате усадки до схватывания.

Однако повторное вибрирование вызывает изменения в кристаллическом теле, которые могут привести к неблагоприятным последствиям для определенных видов цемента и составов бетонной смеси. Считается, что повторное вибрирование нежелательно для смесей с высокой степенью жесткости. И наоборот, оно весьма эффективно для смесей пластичной консистенции. Весьма полезно введение в смесь добавок, выполняющих одновременно воздухововлекающие и пластифицирующие функции. Вибрирование можно повторять как один, так и два, три раза, но в течение непродолжительного времени, составляющего 1/2 и 1/3 времени первого вибрирования. Операция эта требует большой осторожности, необходимы предварительные испытания на строительной площадке.

Способы уплотнения бетона

Способы уплотнения бетона.
Производство бетона высокого качества требует правильной разработки технологии бетонирования и четкого её соблюдения. В состав бетонной смеси должны входить чистые и качественные материалы. Чтобы полноценно использовать их свойства, после бетонирования формы для производства ЖБИ смесь необходимо уплотнить. Целью уплотнения является более плотная укладка щебня, удаление воздушных пузырьков и избыточной воды. Уплотненная смесь лучше заполняет опалубку и образует более прочную связь с армирующей конструкцией. У обработанного бетона более высокие эксплуатационные характеристики, чем у обычного, и это положительно сказывается на сроке службы готовых ЖБИ.
Уплотнение бетона на производстве ЖБИ может быть выполнено следующими способами:
• Штыкованием;
• Трамбованием;
• Вакумированием;
• Вибрированием.
Первые три способа уплотнения бетона применяются значительно реже, чем последний.
Штыкование
Этот способ уплотнения бетона наиболее прост и не требует особых инструментов. Штыкование выполняют при помощи длинного и тонкого штыря, реже трубы. Хорошо подходит отрезок арматуры, найти который на производстве не составляет проблем. Инструмент медленно погружается в бетон, раскачиваясь из стороны в сторону, и вытаскивается аналогичным способом. Рекомендуется пробивать штыком смесь на всю толщину. При извлечении инструмента воздух и вода поднимаются наверх.
В основном штыкование используется для уплотнения небольших объемов смеси, поскольку процесс достаточно трудоемок и отличается низкой производительностью. Крупные объемы смеси обрабатывают данным способ только при уплотнении тонкостенных конструкций. Наиболее эффективно штыкование при уплотнении смесей с высокой подвижностью.
Трамбование
Инструментом для трамбования служат ручные или пневматические трамбовки. Ручные трамбовки имеют вид бревна или стальной плиты с рукоятками. Трамбовка поднимается за рукоятки и с силой опускается на бетонную поверхность. Пневматические трамбовки более технологичны. Они выполняют много ударов за минуту.
Трамбование применяется только при обработке жестких смесей, которыми заливаются малоармированные конструкции. Ручное трамбование, как и штыкование, очень трудоемкая операция.
Вакуумирование
Уплотнение бетона при помощи вакуума предполагает удаление из смеси избыточной воды и пузырьков воздуха. Установка уменьшает давление до 0,07. 0,08 МПа. В результате воздействия частицы бетона сближаются, снижается его пористость и улучшается качество в целом. Прочность возрастает на 15-20%.
Вакуумированию подвергают тонкие слои бетона, имеющие значительную поверхность. Этим способом можно обрабатывать весьма сложные поверхности, в том числе своды и купола. Уплотнить бетон при помощи вакуумирования можно на глубину до 30 см.
Оборудование для уплотнения бетона, которым выполняется вакуумирование, состоит из: насоса, ресивера, шлангов и щитов разной формы. Различается устройства для обработки горизонтальных и вертикальных поверхностей. Непосредственно с бетоном контактирует вакуум-щит, который имеет квадратную или близкую к ней прямоугольную форму со стороной около 1 м.
Основным недостатком вакуумирования является низкая скорость процесса. Для качественной обработки устройству требуется 1-2 минут на 10 мм толщины. Также наблюдается неравномерность уплотнения – после 120-150 мм толщины бетона эффективность обработки быстро понижается. У массивных железобетонных конструкций при помощи вакуумирования можно уплотнить только поверхностный слой.
Вибрирование
Уплотнение бетона при помощи вибрации является самым распространенным. Он позволяет просто получить качественный результат и не обладает серьезными недостатками.
При вибрации бетонной смеси слои материала преодолевают внутренне трение, в результате чего текучесть резко повышается. Смесь лучше заполняет опалубку. Особенно эффективно виброуплотнение при густом армировании. Вибрирующие частицы пытаются занять устойчивое положение, благодаря чему плотность материала возрастает. Этот процесс приводит к повышению давления, которое, в свою очередь, способствует вытеснению воздуха и лишней воды. Таким образом, получается плотный бетон с минимальным количеством воздушных пор.
У процесса вибрирования можно выделить две характеристики – частота и амплитуда. Мощность установки является второстепенным параметром и оказывает влияние только на производител
ьность. Частота и амплитуда взаимосвязаны, при понижении одной характеристики возрастает другая. К низкочастотным вибраторам относятся механизмы, совершающие до 3500 колебаний в минуту, среднечастотным – от 3500 до 9000, остальные являются высокочастотными. Вибраторы с низкой частотой используются в уплотнении бетонных смесей с крупным уплотнителем, высокочастотные устройства – наоборот.
Вибраторы можно разделить на глубинные, поверхностные и площадочные.
У глубинных рабочий орган погружается в раствор и воздействует на него изнутри. Устройства с жестким валом называют вибробулавы. Длина такого вала весьма ограничена. Гибкие валы могут иметь длину до 6 м. При помощи глубинного вибратора мощностью в несколько кВт можно быстро обработать большой объем бетона на всю глубину.
Поверхностные вибраторы устанавливаются на залитый слой бетона. Они передают колебания при помощи рабочей площадки или вибробруса. К устройствам такого типа относятся виброрейки, длина которых может доходить до 8 м. Виброрейки применяются при уплотнении огромных площадей уложенного бетона. В основном они имеют бензиновый двигатель, что позволяет использовать их вдали от источников энергии. Максимальная глубина слоя бетона 30 см.
Площадочные вибраторы промышленного назначения крепят при помощи болтового соединения на специальные площадки, которые имеют особую жесткость и приварены непосредственно к металлоформам ЖБИ, виброрамы которых через резиновые опоры или пружины соединены с несущим поддоном и формовочными элементами. Источником колебаний являются эксцентрики при помощи регулировки их положения можно изменять амплитуду колебаний и настроить вибратор для любого объема бетона. Применение площадочных вибраторов – самый распространенный способ проведения процесса виброуплотнения при производстве ЖБИ разными технологиями.
Продолжительность обработки бетона вибрацией в одном месте зависит от мощности установки и характеристик смеси, особенно подвижности. Чем меньше этот показатель, тем длительнее требуется воздействие. Если бетон обработать недостаточно, то он останется рыхлым и с низкими прочностными показателями. Слишком длительное вибрирование также ухудшает качество бетона – смесь расслаивается. Слишком сильное вибрирование приводит к закипанию смеси и противоположному эффекту – вовлечению воздуха в тело бетона.

Технология и правила уплотнения бетонных смесей

Наряду с пиломатериалами, цемент входит в топ продаж на строительном рынке. Универсальность, возможность придавать нужную форму, получать необходимую прочность, в зависимости от рецептуры, делает продукт крайне востребованным у собственников частного жилья и профессиональных застройщиков. При заливке раствора рекомендуется соблюдать условия, которые позволяют получать заданные качества. Уплотнение бетона — важнейшая процедура, которая позволяет достигать нужной плотности и прочности материала.

Уплотнение бетона

Соблюдение пропорций смеси, качественное смешение состава не гарантирует достижения заявленных характеристик. Для того, чтобы бетон соответствовал требованиям ГОСТ нужно его уплотнить. Делается эта процедура для того, чтобы удалить попавший в процессе производства воздух, правильно распределить раствор в опалубке, избавившись от излишка воды. В домашних условиях можно использовать простые способы уплотнения бетонной смеси с помощью подручных средствами и специальными приспособлениями, сделанными своими руками. Например, игольчатым валиком при небольшой глубине заливки, или с помощью ручного вибратора.

Однако в промышленных масштабах такая методика не подойдет. Есть более мощные и производительные приспособления и устройства, гарантирующие высококачественное уплотнение бетонной смеси вибраторами при больших объемах заливаемой смеси. Среди основных показателей процесса отмечают следующие характеристики:

• амплитуда вибрации — рабочий ход головки или площадки;
• частота вибрации — количество циклов за единицу времени;
• время обработки — указывается в документации к объекту или устройству.

Оборудование имеет рабочие частоты от 2 800 д 20 000 циклов в минуту, при амплитуде 0,1 до 3 мм. В проектно-сметной документации указываются режимы, при которых делается уплотнение бетона. Если же приходится делать эту операции в домашних условиях, то следует соблюдать следующие правила:

• смеси с крупными фракциями обрабатываются с низкой частотой, но значительной амплитудой;
• мелкозернистые растворы подвергают интенсивной высокочастотной вибрации с незначительной амплитудой;
• смеси, содержащие включение мелких и крупных частиц рекомендуется обрабатывать поличастотными механизмами.

Окончательные характеристики бетона зависят от выполнения всех рекомендаций к смеси и ее заливке. Чтобы получить минимальную деформацию, необходимо соблюдение следующих правил:

• цемент более высоких марок дает меньшую усадку;
• армирование существенно снижает риск деформации и появления трещин;
• точно соблюдать пропорции всех ингредиентов;
• соблюдать температурный режим при замесе и заливке;
• обязательно сделать уплотнение бетонной смеси вибраторами;
• обеспечить рекомендуемую влажность материала при застывании.

Особо ответственные конструкции, где нужна точность, делаются со специальных смесей, куда вносятся компенсирующие присадки. Режим зависит от состава и применяемых добавок. Делается уплотнение бетонной смеси вибраторами. Присадки придают необходимый уровень расширения раствора, который после затвердения не изменяет геометрии бетонного элемента. Для работы в мороз также есть добавки в рабочий раствор, однако использование их требует профессиональной подготовки и знаний. При температуре ниже 5 °С характеристики обычной бетонной смеси существенно меняются и работать в таких условиях не рекомендуется.

Коэффициент уплотнения

Чем быстрее начать процесс вибрации, тем более качественным получится результат. Поэтому при блочном производстве готовая продукция сразу отправляется на вибрационную установку. Автоматическое оборудование в течении заданного времени уплотняет смесь практически до теоретического максимума. Такая плотность обозначается цифрой 1. Это значение показывает, что коэффициент уплотнения бетонной смеси наилучшей.

При монолитном строительстве добиться подобного результата сложнее. Невозможно стены или перекрытия подвергнуть полноценному вибрированию. Применяемые устройства способны приблизится к этому показателю очень близко. Считается, что коэффициент 0,98 и выше станет отличным результатом. Высчитывается он специальными приборами и расчетами. Но точно проверить затвердевшую массу бетона можно только в условиях лаборатории, поэтому на строительных площадках следят за выполнением технологии и времени вибрации. Правильно подобранное оборудование, оптимальные методы и соблюдение рекомендуемого режима обработки гарантирует высокие прочностные характеристики бетона и минимальную усадку после затвердевания.

Методы уплотнения бетона

Основной метод механический. С помощью специальных приспособлений перераспределяют цементную смесь, тем самым позволяя воздуху естественным путем подниматься вверх. Его место занимает смесь. Кроме того вибрация способствует правильному распределению цементного молочка по подготовленной форме заливки. Во время проведения операции частички раствора плотнее прилегают друг к другу выгоняя лишнюю воду. Самый простой метод — штыкование. Более сложная технология — поверхностное уплотнение. Самая продуктивная методика — глубинное вибрирование, при котором подвергается обработке вся масса смеси.

Штыкование

Технология применяется в частном домостроении и при небольших объемах в промышленном возведении нежилых объектов. Метод заключается в следующем:

1. Выбирается рабочий инструмент. Им может быть арматура, металлический профиль, деревянный штырь необходимой длинны, чтобы приспособление достигало дна.
2. Выбранным штыком прокалывается смесь. Почувствовав, что приспособление коснулось дна начинают последовательно выполнять поступательные движения вверх-вниз и в стороны. Задачей является вибрация всей толщины материала, распределение массы по опалубке и выгонка воздуха. Устраняются крупные полости и при длительной проведении процедуры удаляются мелкие пузырьки воздуха.
3. Последовательно проходят всю поверхность. Если конструкция имеет труднодоступные места, то допускается применение штыков сложной формы.

Для тяжелых бетонов применяют трамбовки. Удобно работать ей, если масса ее будет от 15 до 30 кг. Для облегчения использования часто делаются ручки. Устройство поднимают и оно под собственным весом опускается на поверхность, ударяя по раствору и приводя его в движение. Протыкать смесь с крупным гравием штыком сложно, а трамбовка в этом случае поможет эффективно избавится от воздуха в смеси.

Поверхностное вибрирование

Устройства этого класса позволяют качественно изменит структуру поверхности бетона. Поверхностное вибрирование и выглаживание поверхности специальным приспособлением дает хороший эффект. Получается качественная плоскость высокой прочности верхнего слоя. Технология вызывает смещение частиц и вместе и водой наверх вымывается цементное молочко. Исчезает зернистость. Поверхность можно довести практически до зеркального блеска при определенных навыках. Укладка и уплотнение бетонной смеси поверхностным вибрированием делается устройствами следующих видов:

• вибратор кругового вращения;
• механизм направленного действия маятникового типа;
• пневмоустройства.

Технология поверхностного вибрирования применяется при заливке дорог, в том числе и взлетно-посадочных полос. Стяжка полов выполненная подобным методом позволит не тратить время и средства на подготовку укладки финишного покрытия. Например, линолеума или ламината. При армировании можно сделать качественные дорожки на участке и отмостку вокруг дома. При полном отказе от уплотнения бетона неизбежно нарушение целостности покрытия или элемента конструкции.

Глубинное вибрирование

Подобный метод уплотнения высококачественной бетонной смеси дает наиболее заметные результаты. Правильно подобранная частота и амплитуда позволит полностью избавится от воздушных пузырьков и уплотнить бетон до нужного значения. Оборудование для глубинного вибрирования состоит из двигателя, системы передачи вращения и рабочего наконечника. Его часто называют булавой. Она передает высокочастотные колебания смеси. Раствор распределяется по подготовленной форме, а воздух при вибрации устремляется вверх. Бетонная смесь плотно заполняет все пространство.

Устройства глубинной вибрации могут иметь различные приводы: пневматический, электрический, двигатель внутреннего сгорания. Иногда несколько устройств объединяют в пакет для полноценной обработки большой поверхности. Наиболее крупные модели поднимают краном. Если вибратора не хватает на всю глубину заливки, то делается послойная обработка. Пытаться неподходящим устройством пользоваться в строительстве нельзя. Любые нарушения правил уплотнения бетонной смеси может вызывает ее растрескивание при эксплуатации. Устройство глубокой вибрации при умелом использовании позволит добиться аналогичного качества с продукцией ЖБИ, где используются вибростолы.

Каким способом и устройством делается укладка и уплотнение бетонной смеси в конкретном случае помогут разобраться специалисты. Общие правила были указаны выше. Для строительства загородного дома или дачи этой информации будет достаточно. Более точные показатели важны при возведении многоэтажных объектов, где на фундамент может оказываться давление в несколько тысяч тонн. Частные застройка не превышают 2-3 этажей и принципиального значения используемое оборудование не имеет. Часто дома построенные на бетоне, уплотненном методом штыкования служат десятилетиями без ухудшения качеств материала.

Related Posts

Покраска бетонных стен сопровождается мероприятиями по подготовке основания и непосредственно нанесения финишного покрытия. Как удалить…

Часто возникает необходимость проделать проемы в стенах при перепланировке жилых и нежилых помещений, поэтому мы…

Для нашей страны железобетонные кольца для колодцев получили широкое распространение. Но есть у них и…
