Как сделать штроборез для газобетона своими руками

Как сделать штроборез по газобетону своими руками: подробная инструкция

В индивидуальном строительстве лидирующие позиции в качестве основного строительного материала уже давно занимает газобетон. К числу его достоинств, кроме легкости, прочности, высокой звуко- и теплоизоляции, относится простота обработки и монтажа. Эти качества позволяют даже непрофессионалам выполнить в своем доме скрытый монтаж инженерных коммуникаций, обеспечивающий их надежную эксплуатацию и эстетичный вид помещений.

Штробление пазов в газобетоне

Для газоблочных стен самым простым и эффективным способом устройства скрытой прокладки инженерных коммуникаций является штробление. Выполненные в стене пазы должны обеспечить надежную укладку электропроводки или водопровода, не нарушая при этом прочности и устойчивости конструкции. При планировании трассировки необходимо выполнить несколько обязательных требований:

• штробы должны быть проложены только в вертикальном или горизонтальном направлении, диагональная прокладка не допускается;
• длина канала должна быть не более 3 м;
• ширина и глубина пазов должны обеспечить плотную, без лишних зазоров, укладку кабеля или трубы, при этом их размер не должен превышать 25 мм;
• расстояние каналов от дверей, окон, потолков должно быть не менее 15 см.

До начала работ нужно разработать план трассировки скрытых коммуникаций с учетом указанных требований, по нему выполнить разметку под штробление на стенах и сохранить план для выполнения ремонта в случае необходимости.

Кроме скрытой проводки коммуникаций, штробление выполняют и при монтаже стен из газобетонных блоков для установки армопояса между ярусами стены. Эти работы являются обязательными, так что при строительстве дома из газобетона без штробления обойтись невозможно, а его выполнение требует специального инструмента.

Инструмент для штробления газобетона

Газобетонные блоки благодаря своей ячеистой структуре технологичны в монтаже. Например, отрезать часть блока нужного размера или выполнить скос можно с помощью ножовки по дереву, а отверстие нужного размера — с помощью сверла или коронки. Выполнение штробы в блоке или стене является аналогичной операцией, для которой применяется свой инструмент. Подбор необходимого инструмента для штробления стен зависит в основном от объема планируемых работ.

Профессионалы предпочитают пользоваться электрическими штроборезами, имеющими полный набор функций для любого вида работ. Некоторые работы можно выполнить с помощью имеющихся в хозяйстве перфоратора, болгарки или дрели. В качестве инструмента в этом случае используются их стандартные насадки — алмазный круг, ударное зубило, фреза. Также для ручной работы с газобетоном давно опробованы простые по конструкции, эффективные в работе, недорогие и доступные в приобретении штроборезы.

Изготовление ручного штробореза

Рабочей частью ручного штробореза является скребок, для изготовления которого можно использовать водопроводную трубу или полосу.

Диаметр трубы должен соответствовать ширине паза. От нее отрезается кусок длиной 100-120 мм, один край которого обрезается под углом 45°. Полученный скребок приваривается к рукоятке под углом 30-40°, чтобы обеспечить оптимальный угол при протяжке инструмента.

В качестве полосы можно использовать монтажную перфорированную полосу, пилу от коронки по дереву или кусок гибкой механической пилы. Выбранный материал нужно согнуть в форме треугольного скребка с закругленными углами, с помощью сварки закрепить между собой свободные концы и приварить под нужным углом к рукоятке.

Для рукоятки используется водопроводная труба, стальная арматура или полоса. Лучше изготовить по образцу заводского штроборез с 2 рукоятками — для прижима и для протягивания. Форма ручек может быть самой разной, расстояние от скребка до прижимной ручки составляет примерно 200 мм, расстояние между прижимной и протяжной ручками — примерно 300 мм.

Изготовление электрического штробореза

Производительность штробления, сравнимую с использованием фирменных штроборезов, проще всего получить доработкой болгарки. Ее мощности хватит для резки газобетона 2 алмазными кругами, установленными с нужным зазором. Производители еще не предложили такую востребованную строителями форму инструмента, так что разрабатывать способ крепления в этом случае приходится индивидуально под имеющуюся болгарку.

Доработка конструкции заключается в изготовлении дополнительных деталей для установки и крепления двух дисков. При небольшой ширине паза под прокладку электропроводки нужна будет дополнительная прижимная гайка с буртиком для установки второго диска. Ею закрепляют первый диск, а второй зажимают штатной гайкой. Для широкого паза придется изготовить дистанционную шайбу и новую прижимную гайку для обеспечения ее закручивания минимум на 5-6 витков резьбы.

Следующий шаг доработки относится к обеспечению нормальных условий работы. Резка газобетона электрическим инструментом связана с образованием большого количества строительной пыли, для чего профессиональные штроборезы оборудованы защитным кожухом со специальным патрубком для пылеотсоса. В какой-то мере это устройство может заменить пылесос, но при его отсутствии лучше доработать и защитный кожух болгарки.

Доработку можно выполнить наращиванием существующего кожуха или изготовлением нового по его шаблону. Материалом для обоих вариантов служит листовой металл толщиной 1-2 мм, из которого вырезаются и свариваются стенки кожуха.

Нижняя сторона кожуха в месте выхода дисков обрезается по плоскости, по периметру которой приваривается фланец шириной 10-15 мм из полосы толщиной 4-5 мм. Фланец служит в качестве опоры при протяжке штробореза по поверхности, а высота выступания дисков должна обеспечить требуемую глубину канавки. Для регулировки глубины реза на фланец можно устанавливать дополнительные пластины.

Патрубок для пылеотсоса можно выточить или сделать из куска водопроводной трубы, а устанавливать необходимо в передней по ходу протягивания части кожуха. Для удобства в работе необходимо переустановить и ручку крепления болгарки на корпус кожуха. Для этого в удобном месте к нему приваривается гайка нужного размера.

Как сделать штроборез своими руками?

Во время ремонта или проведения каких-либо строительных работ многие сталкиваются с необходимостью прокладки проводки и других коммуникаций (водопроводов, канализации и т.д.). Эти линии являются неотъемлемой частью современного жилища, но их наружная установка сильно ухудшает интерьер помещения, из-за чего их пытаются скрыть, как правило, в специальной штробе. Приобретать для этих целей заводской инструмент, из-за его дороговизны, нецелесообразно, поэтому многие задаются вопросом, как сделать штроборез своими руками из подручных материалов. В противном случае придется выполнять все работы при помощи молотка и зубила, что значительно усложнит процесс и потребует куда больших затрат времени.

Способ №1. Ручной штроборез

Такой штроборез является универсальным инструментом, который производит все манипуляции исключительно за счет мускульной силы. Принцип работы заключается в ручном вырезании рабочим элементом борозды. Поэтому его использование целесообразно там, где штробить нужно относительно мягкие покрытия и материалы. К примеру, по стенам из газобетона или самана такое устройство легко сделает нужное углубление, а вот по кирпичу или шлакоблоку окажется совершенно неэффективным.

Рис. 1: пример ручного штробореза

Заводские модели ручных штроборезов стоят относительно недорого, но, при наличии под рукой сварочного аппарата, болгарки с алмазным диском (ножовки) и подходящего материала (трубы, арматуры, листового металла), куда быстрее сделать их самостоятельно.

Для этого:

• Обрежьте кусок арматуры или трубы нужной вам длины – она должна учитывать ручку и рабочую область или место для ее крепления;
• Загните край при помощи тисков или какого-либо рычага – ручка должна быть максимально удобной, иначе рука при давлении на штроборез будет соскальзывать; Рис. 2: загните край при помощи тисков
• Отрежьте кусок арматуры или трубы для второй ручки;
• Приварите вторую ручку на удобном расстоянии – она должна располагаться ближе к рабочему элементу, так вам понадобится прилагать меньшие усилия при штроблении; Рис. 3: приварите вторую ручку
• Обрежьте рабочий край трубы под углом 45º или меньшим, обеспечивая достаточную ширину рабочего элемента;
• Если вы хотите сделать подвижный рабочий элемент из полосы металла, согните стальную полосу шириной в 2 – 3см в форме овала Рис. 4: Согните стальную полосу
• и закрепите ее болтом или сваркой на краю трубы или арматуры.

Штроборез готов, при помощи такого ручного приспособления вы можете выполнять весь комплекс работ. Если объем штробления достаточно большой, обязательно используйте рабочие рукавицы или наденьте на рукоятки куски резиновой шланги, чтобы не натереть ладони.

Способ №2. Электрический штроборез

Инструмент с электрическим приводом является куда более эффективным для выработки канавки в стене. Поэтому для прочных поверхностей и больших объемов работы, гораздо удобнее использовать готовый инструмент для изготовления электрического штробореза. Наиболее подходящим вариантом электрического инструмента является обычная болгарка, которой не хватает еще одного рабочего диска для функционирования в режиме штробореза.

Решить этот вопрос на практике можно достаточно просто:

• Приобретите два одинаковых диска по бетону и дополнительную гайку для затяжки;
• Сначала установите на болгарку один диск и затяните родную гайку, как при обычной работе углошлифовальной машиной; Рис. 5: установите первый диск на болгарку
• Поверх гайки установите на вал и второй диск; Установите второй диск
• Прижмите второй диск еще одной гайкой; Рис. 7: прижмите второй диск гайкой
• Электрический штроборез готов для использования.

Следует отметить, что в некоторых моделях болгарок длина вала может быть очень мала, поэтому после установки второго диска места для закручивания гайки будет недостаточно. В таких ситуациях необходимо установить между дисками вместо зажимной гайки кусочка трубы или шайбы, разделяющей диски. Это значительно уменьшит ширину штробы, но позволит закрепить оба диска одновременно. При наличии достаточной длины вала можно использовать подобные подкладки для увеличения ширины штробы, к примеру, под водопроводные трубы или для нескольких кабелей.

Рис. 8. ширина штробления

Единственным недостатком такого самодельного инструмента будет огромное количество пыли при разработке борозд в стене, так как конструктивно болгарка, в отличии от штробореза, комплектуется щитком лишь от разлетающихся частиц. Поэтому при длительной работе вам потребуется защитить органы зрения и дыхания. Для этого можно использовать как респиратор в сочетании с защитными очками, так и специальный кожух в сочетании с промышленным пылесосом. Первый вариант наиболее простой, но пыль осядет по всей комнате и создаст ряд сложностей, для второго вам понадобится строительный пылесос и кожух для сборки пыли.

Самодельный кожух для штробореза.

В связи с тем, что оригинальный кожух для штробореза стоит немало, гораздо выгоднее его изготовить самостоятельно из подручных материалов. Конструктивно самодельный кожух должен иметь выход для подключения шланга от пылесоса. Обычный пылесос не справится с таким объемом мусора и его фракциями, в результате мешок или колба будут наполняться слишком быстро, а двигатель может сломаться от мелкодисперсионной пыли. Поэтому вам понадобится взять в аренду такое устройство или переоборудовать уже имеющееся.

Наиболее простым способом изготовить такую насадку для штробореза является пластиковая баклажка, в которой обрезают дно, а на место крышки подсоединяют шланг пылесоса. Прослужит подобное устройство недолго, но на работу в одной комнате вам должно хватить. Если же штроборез вам понадобился для всей квартиры или дома, изготовьте более прочный и надежный кожух из металла.

Для металлического кожуха вам понадобится стальной лист 1 – 2мм в толщину. Болгарка с алмазным диском, сварка или болты с герметиком (в зависимости от удобного способа крепления). Если металл слишком тонкий и взять на сварку его не получится, то лучше соединить детали насадки болтами и обработать по швам герметиком. Так как сварная конструкция более надежна, рассмотрим детально этот вариант.

Весь процесс изготовления самодельной насадки для штробореза состоит из таких этапов:

• Нарисуйте чертеж будущего кожуха для штробореза, можете сделать лекало для вырезания боковых элементов;
• Вырежьте две боковые детали, в одной из которых сделайте отверстие для вала болгарки; Рис. 9: боковая пластина с отверстием

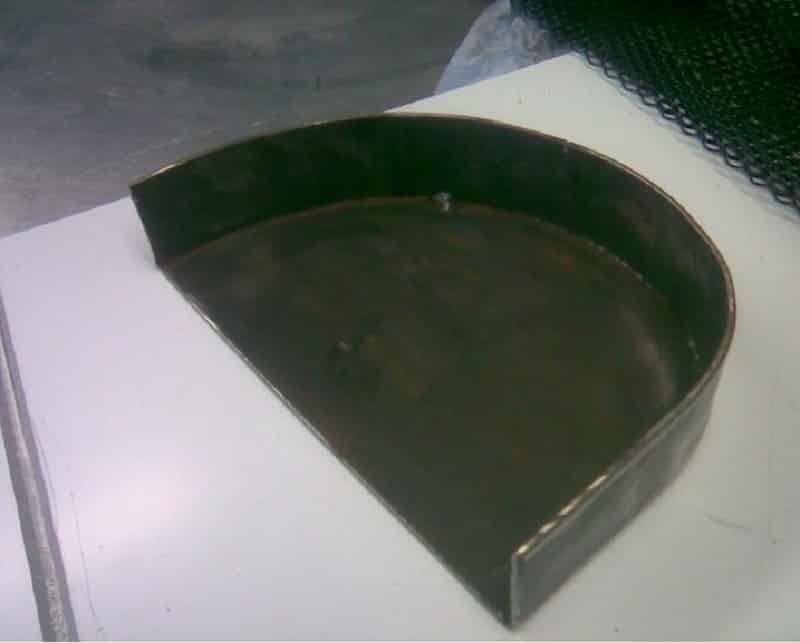

• При помощи металлической полосы соедините две детали сваркой, все неровности на швах обработайте напильником, чтобы не пораниться о них во время работы; Рис. 10: при помощи полосы сварите боковые детали
• К наружному краю насадки для штробореза приварите патрубок, по диаметру подходящий для подключения пылесоса; Рис. 11: приварите патрубок
• По краям насадки для штробореза приварите два металлических бруска, в них сделайте отверстия для крепления кожуха к болгарке; Рис. 12: Приварите хомут
• К отдельному металлическому листу треугольной формы приварите хомут на двух зажимах, как показано на рисунке – он предназначен для обхвата болгарки и позволяет регулировать глубину штробления.

Насадка для штробореза готова, вы можете подключать ее к собранному ранее устройству и применять для штробления. Единственное, на что следует обратить внимание – это необходимость одновременного включения и штробореза, и пылесоса. Если пылесос не оборудован розеткой на корпусе, то вам понадобиться воспользоваться переносным удлинителем, как минимум на две розетки, его можно купить в магазине или изготовить самому.

Способ №3. Перфоратор

Еще одним распространенным и достаточно простым способом, как можно самостоятельно изготовить штроборез, является перфоратор. Но вместо привычного сверла в него следует вставить фрезу необходимого размера.

Такой штроборез достаточно прост и не требует больших затрат времени и сил на его изготовление, но, вместе с тем, дает очень низкое качество работы. Канавка получается не только кривой по высоте и длине, но и разной глубины и ширины. В результате чего вам придется потратить гораздо больше времени на штробление и куда большее количество отделочных материалов.

Как сделать штроборез для газобетона своими руками

Работа по проведению коммуникаций в построенном доме сопряжена с некоторыми трудностями. В стенах предстоит сделать специальные углубления — штробы. Для этого лучше воспользоваться штроборезом для газобетона. Он бывает ручным, а для более твёрдого материала или повышенной производительности понадобится устройство с электроприводом. Чтобы сэкономить деньги, штроборез можно сделать самостоятельно из подручных материалов.

Нюансы обработки газоблоков

Газосиликат получил широкое распространение в строительстве. Материал хорошо поддаётся обработке благодаря пористой структуре. Штробу в стене дома необходимо делать для укладки труб или проводки, после чего стену замазывают стяжкой. Получается ровная поверхность, а коммуникации скрыты и не влияют на внешний вид.

Обычно для обработки газобетона используют следующие инструменты:

• зубило с молотком;
• перфоратор со специальной насадкой;
• болгарку с диском по бетону.

Что-то из перечисленного наверняка найдётся у каждого хозяина в мастерской. Но качественную обработку газосиликата этими инструментами не выполнить, поскольку они не предназначены для подобной работы. Возникающие проблемы:

1. Большое количество пыли. Для новых зданий простительно, но в жилом помещении повышенная запылённость недопустима.
2. Высокая степень шума.
3. Ударное воздействие на конструкцию — в результате стена деформируется или на ней появляются трещины.
4. Трудоёмкость.
5. Видимая неровность границ канавки, которые придётся тщательно скрывать строительной смесью.

Кустарные методы штробления имеют низкую производительность. Итог — низкое качество выполненной работы и много потраченного времени. Неаккуратное обращение с зубилом и вовсе может вылиться в дополнительный ремонт стены или её полное восстановление.

Схема устройства

Штроборезы бывают ручные и с электродвигателем. Первый вариант отличается простотой конструкции, а электромотор позволяет проводить обработку быстрее, не прилагая для этого физических усилий.

Ручной инструмент

Ручной штроборез пригоден только для работы по газосиликатным блокам. Твёрдый материал этим устройством не обработать. Составные части:

• трубчатый каркас;
• 2 приваренные рукоятки;
• режущая кромка из металлической дуги (некоторые заводские изделия имеют алмазный наконечник).

Конструкция отличается своей простотой, и даже неопытный мастер сможет повторить её самостоятельно из подручных средств. Это позволит немного уменьшить расходы на стройку.

Без физической силы при работе с ручным штроборезом не обойтись. Порядок действий:

Наносят разметку на стену в соответствии с проектом.

Режущую кромку прикладывают к началу линии.

Левой рукой берут за ручку, которая находится дальше от лезвия.

Правой рукой берут за ручку возле режущей кромки.

Правой рукой давят на ручку, а левой медленно тянут устройство вдоль линии.

Электрический привод

Штроборез с электроприводом похож на болгарку своей конструкцией и принципом работы. Только в него ставят 2 диска с алмазным напылением, что позволяет делать границы борозд параллельными друг другу.

Особенности инструмента с электроприводом:

Возможность работать с более твёрдым материалами — кирпичом или бетоном.

Требуются алмазные диски для работы.

Ширину канавки регулируют, выставляя расстояние между дисками.

Глубина канавки зависит от степени вхождения диска в материал.

Возможность подключения пылесоса.

Высокий уровень шума.

Пылесос может значительно уменьшить количество пыли, но со всей ему не справится. В самодельном изделии выполнить качественную систему пылеотсоса трудно, поскольку требуется высокая точность.

Эксплуатационные параметры электроштроборезов:

• возможность регулировать ширину борозды;
• минимальный и максимальный диаметр устанавливаемых дисков;
• способ регулировки расстояния между дисками;
• количество оборотов в минуту и мощность двигателя.

Параметры влияют на производительность и эргономику. Мастерам при работе с электроштроборезом обязательно нужны защитные средства — перчатки, комбинезон, очки и респиратор. В ином случае есть риск получить травму.

Самостоятельное изготовление

Оборудование, сделанное своими руками, должно быть надёжным, универсальным и иметь низкую стоимость. Высокая точность изготовления не требуется, но мастер должен уметь обрабатывать металл и собирать механизмы.

Универсальный ручной штроборез

Инструмент отличается простотой. Мастерам лишь необходимо иметь дома сварочный аппарат. Порядок действий:

Берут металлическую трубу диаметром от 2 до 3 см и длиной до 1 м.

Один край трубы загибают под углом 60 градусов — это ручка для протягивания. Воспользоваться можно трубогибом. Некоторые делают пропил на половину радиуса трубы, чтобы легче было загнуть заготовку, а потом заваривают его.

Отрезают ещё кусок трубы длиной 15 см и приваривают к заготовке на расстоянии 15−20 см от второго края. Это ещё одна ручка штробореза.

На этот же край приваривают или металлическое кольцо, можно использовать отрезок тубы, или острый клин с углом 45°. Деталь будет служить режущей кромкой для проделывания каналов.

Необязательно приобретать новые детали. Сделать ручной штроборез для газобетона своими руками можно из старых оцинкованных водопроводных труб или арматуры. Инструмент безопасен при работе, поэтому им можно делать канавки и борозды внутри жилых помещений. От устройства пыль не будет разлетаться по всей комнате.

Ручки обматывают изолентой или надевают на них резиновый шланг — так удобнее держать инструмент. Предпочтительнее использовать металлическую пластину в качестве режущей кромки, поскольку её можно заточить.

Вариант с электродвигателем

Основа электроштробореза — электродвигатель, который определит характеристики инструмента. В качестве основы для самодельного аппарата служит болгарка.

Порядок сборки:

1. Снимают старый шкив и устанавливают новый, удлинённый. На шкиве должна быть резьба по всей длине.
2. Покупают второй диск.
3. Первый диск устанавливают стандартным методом, а второй на небольшом расстоянии от первого. Просвет регулируют количеством прокладок между дисками.
4. Второй диск затягивают гайкой и контргайкой.
5. Родной кожух болгарки дорабатывают для лучшей защиты мастера. Для этого к нему приваривают дополнительную пластину.
6. Внутрь кожуха можно приспособить патрубок для пылесоса.

Самодельный электроштроборез для газоблоков можно переделать обратно в болгарку. Хозяин сэкономит на таком устройстве значительную сумму, поскольку фактически получит два инструмента в одном.

Устройство для штробления из болгарки используют не только для работ по газосиликатным блокам. Мощности хватает и для обработки других, более твёрдых материалов. Главное — подобрать болгарку, на которую можно быстро установить удлинённый шкив и диски нужного диаметра. Мощность двигателя должна быть выше средней, чтобы устройство потянуло 2 диска сразу. Их одновременная работа будет сильнее нагружать мотор из-за возросшей силы трения. Не следует использовать дешёвые китайские модели.

Проблемы высокой генерации пыли решают изготовлением кожуха, к которому присоединяют трубку от пылесоса. Так практически весь мусор будет отведён из рабочей области и не причинит неудобств.

Кожух делают из пластиковой бутылки или контейнера. Главное условие при создании — он должен иметь форму полукруга и плотно прилегать к плоскости обрабатываемого материала. Патрубок размещают в верхней части кожуха, чтобы пыль всасывалась эффективнее.

Как сделать штроборез для газобетона своими руками

Современный газобетон имеет множество преимуществ, в отличие от различных строительных материалов. Помимо всех его эксплуатационных качеств, необходимо отметить еще и легкую обработку. Прокладывая коммуникации при строительстве, блоки из газобетона можно легко штробировать. Именно в данном процессе любому строителю поможет штроборез по газобетону. Тем не менее, данный строительный инструмент является дорогим удовольствием. Стоит отметить, что готовое устройство стоит немалых денежных средств. Но, благо, каждый умелец может сделать штроборез для газобетона своими руками. Как его изготовить и какие материалы понадобятся для этого?

Разновидности инструмента

В большинстве строительных магазинов можно увидеть два вида штроборезов:

• ручной штроборез для газобетона;
• штроборез на электродвигателе.

Одним из отличий данных видов является их стоимость и, конечно же, функциональность, а вот предназначение у них абсолютно одинаковое. В отличие от электрических штроборезов, ручные не так просты в эксплуатации, а их производительность немного меньше. В связи с этим и стоимость гораздо ниже.

Электрический инструмент более результативен, чем ручной, однако и цена доступна далеко не для каждого. В основном штроборез с электромотором применяют с целью строительства масштабных сооружений и конструкций, например, высотных домов, всевозможных комплексов и так далее.

Для того, чтобы разобраться, какой именно вид инструмента необходим, и в чем их разница, необходимо изучить каждый из них более подробно.

Электрический прибор

Такой вид инструмента — универсальный, поскольку с легкостью справляется со своим основным предназначением, он отлично подходит не только для газобетона, но и для других, более плотных строительных материалов. С помощью такого штробореза можно работать, например, с таким материалом, как железобетон, кирпич, цементный раствор и пр.

В процессе работы штроборезом электрической модификации происходит рассекание газобетона или другого строительного материала с помощью алмазных кругов. Пара специальных дисков, которые расположены на одинаковом уровне, и являются рабочим звеном инструмента. Ширина прореза равна промежутку между данными рабочими дисками, а глубину можно регулировать, в зависимости от того, насколько глубоко диски входят внутрь обрабатываемого материала.

Стоит отметить некую особенность: работающий электрический штроборез выделяет немалое количество пыли в процессе обработки материала. В связи с этим в процессе штробирования стен рекомендуется сразу же проводить уборку пыли с помощью промышленного пылесоса. Как уже говорилось, инструмент с электромотором является выгодным вариантом для строительства масштабных зданий. С целью построения небольших построек, например, дач или частных домов, применять такой вид прибора нецелесообразно и невыгодно.

Еще одним нюансом является тот факт, что во время резки прибор довольно громко шумит. Это в первую очередь связано с наличием электрического мотора. Вдобавок к этому, врезающиеся внутрь газобетона диски издают дополнительный шум. В связи с этим использовать такой вид прибора лучше при стройке, а не при ремонте или реконструкции, когда здание уже введено в эксплуатацию.

Ручной штроборез

При нецелесообразном использовании электрического штробореза, можно использовать ручной аналог. Данный тип прибора — подходящий вариант для небольших частных построек, так как его стоимость значительно ниже.

Бесспорным плюсом является тот факт, что ручной вид прибора почти бесшумен. Он не такой пыльный, как электрический. Данное изделие состоит из металлической трубы, а сбоку закреплены ручки. На одной стороне трубы имеется режущая деталь, врезающаяся внутрь газобетона механическим путем.

В сфере строительства имеется две разновидности ручных штроборезов:

• приборы, которые применяются на горизонтальных поверхностях;
• для обработки вертикальных поверхностей.

Оба варианта используются с одной целью. Их различия только в форме и месте расположения элементов на основании, из которых состоит инструмент.

Ручной штроборез для горизонтальных поверхностей обустроен изогнутой ручкой. В то время, как у инструмента для вертикальной обработки эта ручка имеет ровную форму. Подобного рода формы ручек созданы специально. Для того, чтобы была возможность, как можно лучше обрабатывать поверхность без особых усилий.

Видео «Ручной штроборез по газобетону своими руками»

Информативное видео о самостоятельном изготовлении штробореза в домашних условиях.

Как сделать штроборез своими руками

Добавил(а): Елена Давыдова 12 апреля

Если вы решили строить свой собственный дом, то без скрытой проводки и других инженерных коммуникаций вам не обойтись. Но для ее создания необходим штроборез, с помощью которого делаются специальные канавки. В магазинах такой инструмент стоит не дёшево, поэтому многие умельцы делают штроборез своими руками из различных подручных средств (болгарки, дрели, арматуры и т. д.).

Что такое штроборез

Штроборез представляет собой инструмент, который предназначен для изготовления канавок или борозд в различных строительных блоках. Такие канавки необходимы для того чтобы скрыть всю электропроводку и другие инженерные коммуникации во время возведения стен дома.

Конструкция и принцип работы

Штроборезы бывают нескольких видов: ручные и электрические.

Ручной

Ручной инструмент имеет обычно изогнутую или просто прямую ручку. У штробореза с прямой ручкой предусмотрено два удобных держателя, которые необходимы для вырезания прямых и ровных канавок на вертикальных стенах.

Бороздодел с изогнутой ручкой также имеет два удобных держателя, но при этом в нём предусмотрен резец двухсторонней формы, затянутый болтом. Такой ручной инструмент используется для устройства канавок нужной глубины и размера в горизонтальных строящихся поверхностях.

Ручной штроборез заводского производства

Электрический

Это мощный инструмент, который имеет два резиновых валика, помогающих легко двигаться штроборезу по обрабатываемой стеновой поверхности. Этот бороздодел оснащён удобными ручками и несколькими резцами, которые осуществляют движение благодаря встроенному электродвигателю. Предназначен для резки канавок в различных твёрдых строительных материалах.

Это достаточно простой строительный инструмент, но его использование от мастера требует определённых навыков и опыта работы. Также при работе с электроинструментом следует помнить о средствах индивидуальной защиты, так как он создаёт много строительной пыли и шума.

Электрический штроборез заводского производства

Какой тип устройства можно сделать самостоятельно

Штроборез или бороздодел можно сделать самостоятельно, имея в наличии определённый инструмент и нужные материалы. Так, например ручной инструмент можно сварить из обычной водопроводной трубы или металлической арматуры. Электрический бороздодел можно сделать из углошлифовальной машинки или дрели, внеся при этом некоторые изменения в эти два инструмента.

Но всегда необходимо иметь в виду, что изготовление электрического инструмента в кустарных условиях не всегда оправдано, так как канавок в доме надо сделать немного, а изготовление электрического сложного штробореза займёт много времени. В обычных стенах можно сделать канавки арматурой или водопроводной металлической толстой трубой.

Для резки газобетона лучше всего использовать болгарку, переделанную под электрический штроборез. Все этапы работы мы с вами рассмотрим в пошаговой инструкции, как делать ручные и электрические инструменты в домашних условиях.

Пошаговая инструкция по изготовлению

Инструменты и материалы

Для изготовления штроборезов нам понадобится:

• Арматура или водопроводная труба;
• Сварочный аппарат;
• Болгарка;
• Дрель;
• Металлический лист;
• Два алмазных круга.

Чертежи и схемы

Ручной штроборез, сделанный своими руками.

Ручной штроборез из металлического лома своими руками

Электрический штроборез из болгарки

Штроборез, сделанный из болгарки с кожухом

Электрический штроборез, сделанный из болгарки с пылеотводом

Электрический штроборез, сделанный из болгарки с пылеотводом из пылесоса

Пошаговые действия

Изготовление ручного штроборезаиз металлолома

1. Самый обычный бороздодел можно самостоятельно сделать из простого куска водопроводной трубы или толстой металлической арматуры.
2. Для этого надо взять кусок трубы диаметром 2–3 см и с одной его стороны отмерить примерно 5–7 сантиметров.
3. В этом месте надо сделать ножовкой или болгаркой распил под углом примерно в 45С, но, не дорезая трубу до конца.
4. Затем необходимо отогнуть верх трубы таким образом, чтобы получился острый угол. Таким образом, мы сделали самый простой инструмент, которым можно делать штробы. Самая маленькая его часть является рабочим инструментом, а большая рукояткой.
5. На рукоятку можно надеть кусок резинового шланга, чтобы работать было удобно, и вы не натёрли руки.

Ручной штроборез из металлических труб

Из арматуры

1. Более сложный и удобный инструмент можно сделать из двух кусков арматуры или обычной металлической трубы.
2. Для этого нам надо взять сварочный аппарат и сварить с его помощью трубы или арматуру в единой целое, так чтобы один кусок находился примерно посередине другой. Рукоятку необходимо сделать из более толстого куска арматуры для более удобного пользования инструментом.
3. Небольшой кусок обычной металлической трубы, размером примерно 10–15 сантиметров будет выполнять рабочую функцию инструмента. Для этого край трубы надо срезать таким образом, чтобы получился острый угол по диагонали.
4. После того как вы приварите короткую трубку к краю готовой рукоятки, получится удобный ручной инструмент. В работе он совершенно безопасный и поэтому ним легко можно делать канавки и борозды в стенах домов.
5. Также при необходимости можно на рукоятку надеть кусок мягкого шланга, который будет защищать ваши руки во время работы.

Ручной штроборез, сделанный своими руками из металлической трубы с круглым и квадратным сечением

Видео: как сделать ручной штроборез своими руками

Электрический штроборез из болгарки

Электрический прибор, сделанный самостоятельно, может быть не совсем безопасным, так как многие умельцы, делая дома штроборез, не совсем придерживаются техники безопасности.

Но, если вы всё-таки решили сделать сами такой инструмент, то для этого понадобится болгарка (углошлифовальная машинка) и два алмазных круга для резки строительного газобетона и обычного бетона. Также будет нужна гайка для тщательного крепления.

Болгарка и два алмазных круга для изготовления штробореза

1. Первый диск (круг) ставится на инструмент и хорошо затягивается специальной крепёжной гайкой.

Установка первого круга для штробореза

Установка второго алмазного круга на болгарку

Как работает штроборез, сделанный из болгарки и двух алмазных кругов

Если в болгарке нет достаточной резьбы для притягивания двух алмазных дисков, то не стоит делать штроборез, так как это может быть очень опасно для вашего здоровья. В данном случае можно использовать просто металлическое кольцо аналогичного диаметра, но намного меньшей ширины. Также можно взять набор шайб. Это очень удобно, так как можно выбирать ширину будущей борозды в зависимости от сечения кабеля.

Видео: штроборез из болгарки для резки газобетона

Электрический штроборез с кожухом

Так как предыдущий вариант на основе болгарки будет работать без защиты, то вся пыль будет распространяться в помещение, и тем самым работа будет ухудшаться. В этом случае можно сделать бороздодел более инновационного варианта с защитным безопасным кожухом.

Для того чтобы пыль во время работы моментально уходила, необходимо снабдить свою болгарку пылесосом. Его шланг надо хорошо закрепить над режущей частью инструмента, чтобы он забирал облако пыли.

Штроборез из болгарки с защитным кожухом и отводом для шланга пылесоса

Штроборез с шлангом от пылесоса для отвода пыли

Видео: изготовление штробореза из болгарки с кожухом и пылеотводом

Штроборез из дрели

Дрель является наиболее оптимальным и безопасным инструментом, который можно использовать для изготовления штроб и канавок.

1. Для того чтобы сделать самостоятельно из обычной дрели штроборез необходимо просто закрепить в его патроне фрезу необходимого размера.
2. Таким инструментом легко можно резать штробы и пазы без применения дополнительных устройств. Но между тем канавка получается недостаточно качественной, так как стенки получаются не слишком ровными и не одинаковой глубины.

Штроборез из дрели с фрезой

Фотогалерея: самодельные штроборезы

Если вы решили самостоятельно делать штроборез, то лучше всего выбрать ручной вариант, так как он менее безопасный и лёгкий в изготовлении. В небольших по объёму помещениях вы сможете быстро и легко сделать необходимые канавки для электропроводки и других инженерных коммуникаций. Но если объем работы достаточно большой, то придётся воспользоваться электрическими вариантами.

Как самому собрать штроборез по газобетону

Строительство зданий из газоблоков в последнее десятилетие становится все более популярным благодаря особенным свойствам этого материала. Блок имеет ячеистую мелкопористую структуру, образует монолитные прочные стены, отлично удерживая тепло в сооружении. Но строительство из любого материала имеет свои тонкости, как и требует особых инструментов, например, таких, как штроборез для газобетона.

Особенности и виды

Инструмент предназначен для проделывания в строительных блоках необходимых отверстий и борозд, ведь в процессе строительства зданий всегда необходимо проведение коммуникаций, которые лучше скрыть в стенах. Арматуру, различные трубы небольшого диаметра, электропроводку удобнее всего спрятать сразу, чтобы в дальнейшем они не портили вид помещения. Если купить инструмент нет возможности, можно изготовить самодельный штроборез.

Прибор бывает двух типов:

• Ручной штроборез для газоблоков.

Может иметь прямую или изогнутую рукоятку. У инструмента с прямой ручкой два держателя и используется обычно для вырезания ровных и точных отверстий, пазов и штроб в уже готовых стенах, на вертикальных поверхностях. Прибор с изогнутой рукоятью также имеет два держателя, но отличается двухсторонним резцом, закрепленным с помощью болта. Применяется при обработке горизонтальных поверхностей.

Это небольшой прибор, оснащенный двумя валиками из резины, назначение которых заключается в облегчении передвижения инструмента по обрабатываемой поверхности блока. Аппарат имеет удобные ручки и несколько резцов, приводимых в движение встроенным электрическим мотором. Используется для резки различных твердых материалов.

Инструмент, по сути, прост, но его применение требует специальных навыков при резке газобетона! Кроме этого, работая с электрическим прибором не следует забывать о средствах защиты, таких как респиратор, очки, наушники, поскольку в процессе, кроме шума, образуется много пыли.

Как сделать штроборез своими руками

Изготовление ручного прибора в домашних условиях не всегда имеет смысл, так как стоимость этого простого устройства невысока. Но если объем работы совсем небольшой, например, замена проводки в одной комнате, то можно сделать все самому.

Схема изготовления обычного бороздодела своими руками очень проста. Достаточно взять кусок прочной трубы или толстой арматуры, диаметром около 2 см. С одной стороны отмерить 5-7 см и в этом месте сделать распил болгаркой под углом примерно в 45°, не дорезая до конца. Далее ― отогнуть верхнюю часть трубы так, чтобы образовался острый угол. Самодельный инструмент готов ― малая его часть является рабочим элементом и режет газоблок, а большая ― рукояткой.

Самостоятельное изготовление штробореза более сложной конструкции потребует больше усилий и наличия сварочного аппарата.

Пошаговое руководство в этом случае простое:

1. Два куска арматуры необходимо скрепить с помощью сварочного аппарата перпендикулярно друг другу так, чтобы одна часть находилась примерно посередине другой. Для элемента, являющегося рукоятью, кусок арматуры можно выбрать большей толщины, поскольку в этом случае штроборез будет более удобным в использовании.

2. Небольшой кусок металлической трубы размером около 10 — 15 см и диаметром в 2 — 3 см станет рабочей частью бороздодела. Для этого край элемента необходимо срезать болгаркой по диагонали так, чтобы образовался острый угол. Обрезку трубы таким способом можно провести с обеих сторон, получив сразу две рабочих поверхности.

3. Трубку с помощью сварки нужно прикрепить к основанию более короткой стороной так, чтобы углы рабочей части находились с внешнего края. Ручной бороздодел готов. Для удобства сборки инструмента можно предварительно сделать чертеж штробореза с расчетом размеров и углов.

Самостоятельное изготовление электрического штробореза

Дома электрический бороздодел можно собрать из обычной болгарки самому. Но, как уверяет большинство мастеров, в этом не имеет смысла, и вот почему:

1. Штроборез из болгарки имеет невысокую производительность и, в дополнение, все недостатки заводского прибора, такие как высокий уровень шума и выработку пыли в процессе распила блока.

2. Чтобы применять самодельный инструмент, необходим мощный промышленный пылесос, иначе работа будет совсем неэффективной.

3. Если не удастся смонтировать на одну ось болгарки два режущих диска, вырезание каждой канавки придется проводить в несколько этапов, а это увеличит время работы и количество пыли.

4. Штроборез из болгарки не дает возможности точно регулировать ширину между дисками, поэтому полученный результат может оказаться некачественным.

5. Приборы, смонтированные самостоятельно, могут быть опасными, поскольку, собирая их, люди часто не читают руководство или инструкцию к штроборезу, а еще реже – соблюдают правила техники безопасности.

Таким образом, если масштабных работ не намечается, лучше использовать простой инструмент. Но необходимо помнить, что с его помощью можно обрабатывать лишь газобетон, блок с более плотной структурой будет ему не по силам.

Но, если этот аппарат необходим, а купить его нет возможности, можно попробовать сделать штроборез из болгарки. Для этого потребуется не только сам электроинструмент, но и два одинаковых алмазных диска для резки газоблоков и бетона, а также дополнительная гайка для крепления.

Сборка бороздодела проходит в два этапа:

• Первый режущий диск устанавливается обычным способом и тщательно притягивается крепежной гайкой.
• Второй диск устанавливается поверх первого и также плотно притягивается гайкой.

Важно правильно собрать штроборез! Если резьбы недостаточно для плотного крепления двух режущих дисков, не стоит рисковать с применением такого устройства – это может быть опасно. Можно попробовать вместо гайки использовать кольцо из металла равного диаметра, но имеющее меньшую ширину. Этот вариант достаточно удобен, поскольку позволяет установить нужную для канавок ширину.

Недостатком такой конструкции является ее низкая работоспособность и ухудшение условий работы в процессе вырезания штроб, так как образующаяся пыль будет разлетаться по всему помещению. Решить эту проблему можно, если присоединить к конструкции кожух с отводом для пылесоса. В этом случае вся пыль, появляющаяся при распиливании блока, будет исчезать, не причиняя неудобств. Конечно, специальный кожух можно купить и просто установить на собранный прибор, но гораздо проще решить эту проблему дома, без лишних затрат.

Кожух можно изготовить из разных материалов: ненужного пластикового контейнера или бутылки, из металлического полотна. Главное, при его создании не забыть сделать трубку для присоединения промышленного пылесоса.

Патрубок должен плотно соединяться со шлангом пылесоса и располагаться в верхней части кожуха, чтобы вся пыль из рабочей зоны сразу же всасывалась внутрь.

Не так давно в продаже появился бороздодел по виду и принципу действия напоминающий ручную пилу, но имеющий рабочую насадку овальной формы на конце. Такой инструмент быстро и легко проделывает канавки в поверхности, особенно если газобетон совсем свежий.
