Горизонтальные трещины в стене причина

Появление трещин в стенах: основные причины

Увидев трещину в стене своего частного дома, не стоит поднимать панику, полагая, что строение вот-вот обвалится. Для начала нужно провести визуальную диагностику, чтобы выяснить, какие факторы повлияли на возникновение данного дефекта. Если при визуальном осмотре выявить причину не удается, придется приглашать специалиста, который не только оценит степень повреждения, но и возможные риски.

Итак, основным дефектом кирпичных стен являются трещины, причины из возникновения могут быть различны. Прежде чем начинать ремонт, необходимо выяснить, почему именно образуются такие повреждения. Без обнаружения и устранения изначальной причины появления трещин в наружных стенах приступать к ремонту нецелесообразно, так как эти дефекты будут появляться вновь и вновь на уже отремонтированных поверхностях.

Почему на стенах образуются трещины?

Основой причиной появления трещин на стенах является просадка фундамента здания и его деформация. Он проседает под воздействием неблагоприятных внешних факторов и «тащит» за собой стены. Под воздействием такого смещения кирпичная кладка не выдерживает и растрескивается. Небольшая просадка является естественным процессом в первые 1–1,5 года после постройки здания и не вызывает значительных повреждений. Хуже, когда просадка не останавливается – это уже может привести к серьезным последствиям для стен дома.

Второй причиной образования трещин в стенах являются ошибки в конструкции здания, вызванные неправильным его проектированием. Вследствие этого на стены может оказываться слишком большая нагрузка со стороны перекрытий. Не выдерживая давления, стены трескаются.

Еще одна возможная причина трещин в стенах – некачественная кладка стен. Если стены возводили непрофессионалы, могла быть нарушена технология укладки кирпича. Сюда же можно отнести использование некачественного раствора.

Отсутствие водоотвода на крыше также может привести к образованию значительных по величине трещин. Дождевая вода, стекая по стене, попадает в микротрещины кладки. При падении температуры воздуха ниже нуля вода, замерзая, расширяется и разрушает шов кирпичной кладки. Со временем такая трещина может разрастись до критических размеров. Определить такое происхождение трещины можно по идущей от крыши выемке – дорожке, промытой водой, стекающей постоянно в этом месте. Чтобы точно установить причины образования трещин в стенах частного дома, рекомендуется пригласить специалистов для тщательного профессионального обследования здания.

Диагностика причин появления трещин по внешнему виду

Предварительную диагностику причин образования трещин в стенах можно сделать самостоятельно, по внешнему виду повреждений.

  1. Если трещина узкая у основания, а ее расширение начинается кверху – это следствие проседания фундамента под той частью здания, где эта трещина образовалась.
  2. Если, наоборот, трещина сверху узкая, а расширение начинается книзу – она образовалась от чрезмерного давления перекрытия на стены.
  3. Причина появления вертикальных трещин в стенах трещины, как правило, – недостаточная глубина залегания фундамента. Он находится выше уровня промерзания грунтовых вод, вследствие чего смещается вверх-вниз от сезонного вспучивания грунта.
  4. Образование косых диагональных трещин свидетельствует о неравномерной просадке фундамента. Это бывает при образовании пустот под частью фундамента или при разной несущей способности грунта под разными участками основания дома.
  5. Если все косые трещины имеют одно направление, значит, просел один угол дома. Если они направлены в разные стороны – это говорит о множественном неравномерном проседании фундамента.
  6. Причиной образования горизонтальных трещин в стене над оконным проемом является деформация надоконного перекрытия или его недостаточная прочность.
  7. Причина появления дугообразных горизонтальных трещин в кирпичной стене – слишком большой вес перекрытий, с которым стены не справляются.
  8. Причиной того, почему на стенах появляются вертикальные трещины на стыке между основной жилой частью дома и пристройкой, является конструктивная небрежность – скорее всего, при строительстве не был сделан деформационный шов между этими частями здания.

Прежде чем приступить к заделыванию трещин, нужно проверить динамику их увеличения. Для этого поперек трещины наклеивают бумажную ленту-маяк. О том, как работать с маяками, подробно говорилось в первой главе. Добавим, что наклеивать маяк можно только на подготовленный, очищенный от штукатурки и промытый участок стены. Иначе сцепление маяка с краями трещины будет слабым, и он не покажет достоверных данных.

Итак, если за две-три недели маяк остался целым и невредимым, значит, процесс деформации стен остановился и можно смело приступать к их заделыванию. В противном же случае надо установить точную причину продолжающейся деформации и устранить ее. Например, отремонтировать фундамент, если проблема заключена в нем.

Объявление

Горизонтальные трещины по швам в газобетонной стене

Товарищи, постигло меня разочарование. Что теперь делать?

В прошлом году отлил ленточный фундамент. Высота ленты 170 см, из которых 50 см – над уровнем грунта служат цоколем. Ширина ленты 35 см. Внешние размеры фундамента 10 метров на 13 метров. По середине имеется перемычка под среднюю несущую стену. Армирование сверху и снизу по четыре нитки 12 мм арматуры, бетон м300 привозной. Снизу ленты сделано уширение шириной от 45 см до 75 см (в зависимости от планируемой нагрузки на стены). Грунтовые воды далеко внизу, грунт очень плотный. В общем в фундаменте проблем нет, стоит не гнется. Единственное – имеются несколько вертикальных волосяных (до 0,5 мм где-то) усадочных трещин, которые еще в прошлом году появились.

В этом году успел выложить 7 рядов газобетона плотностью Д600. Толщина стены 50 см, кладка двухрядная 300+200. Свес стены наружу 15см. Первый ряд кладки делал тычком блоками 50 см длиною. Первый ряд клал на раствор толщиной 2-7 см с армированием кладочной сеткой. Раствор клал на приклеенную рулонную гидроизоляцию. Армирование кладки делал двумя нитками 8 мм рифленой арматуры в штробах 30х30 мм, штробы заполнял раствором, отступ от края стены до центра штробы – 10 см. Армирование сделал после первого ряда, после 3-го и после 6-го ряда. Кладку делал на фирменный клей, рекомендованный производителем газобетона, толщина шва 1-2мм. Каждый ряд выравнивался теркой с фанатизмом. В общем все как надо сделал!

Неделю назад были морозы до -12 градусов. Сегодня был на своей стройке, обошел дом по кругу и заметил трещину в одном из угловых блоков снаружи дома. Трещины не более 1 мм, но явно недавно образованные. Выглядит все так, как будто верхний уголок блока что-то пытается выпихнуть из стены наружу. При постукивании пальцем чувствуется, что это кусок блока звенит, т.е. отошел уже достаточно хорошо. Глянул внимательно на каждый угол дома и обнаружил похожую картину, только трещинки потоньше. Т.е. на каждом углу дома по одному угловому блоку имеют такие повреждения. Потом пригляделся внимательнее и обалдел. Оказывается эти уголки блоков откололись из-за того, что верхний ряд сдвинулся наружу (ну или нижний ужался внутрь). это я увидел по трещинам в клеевом горизонтальном шве. По разрывам в клеевом шве можно оценить длину смещения верхнего ряда к нижнему – где-то 1,5 мм. Получается, что верхний ряд уже не приклеен к нижнему. Выяснилось, что такое смещение есть как снаружи, так и внутри периметра дома. Такие сдвиги рядов удалось высмотреть в районе 2-3 ряда. Может и выше есть, потом поищу. Причем, что интересно, вдоль одной глухой стены сдвиг просматривается между 2 и 3 рядом от угла до середины стены примерно, а с другого угла этой же стены также примерно до ее середины сдвиг произошел между 3 и 4 рядом.

Вертикальных трещин даже волосяных нигде не увидел.

В общем все выглядит так, как будто либо низ ужался, либо верх разжался. Сейчас погода держится от -6 до 0, неделю назад дня три было -12. осадков больших не было. Верх стены укрыт пленкой.

Почитал интернет, выясняется, что горизонтальные трещины в газобетонных стенах довольно часто встречается у людей. Понятно, что тут дело либо в температурной, либо влажностной усадке. Я одного понять не могу, почему верх и низ сжимаются и разжимаются с разной скоростью или с разными абсолютными значениями?

Хочу узнать ваше мнение. и меня интересуют ответы на вопросы:
1) На сколько это опасно?
2) Что делать весной: ломать или продолжать возведение стен?
3) Как это все выглядит с учетом того, что перекрывать потолок буду 6 метровыми жб-плитами, дом будет одноэтажным? Армопояс под плиты планирую 20см (ширина) х 25 см (высота) по всему периметру по кругу.
4) Если в принципе ничего страшного, дом не рухнет, то не будут ли эти горизонтальные трещины потом головной болью, сжимаясь и раскрываясь при смене сезонов?

Трещина в стене дома: как определить причину и устранить последствия

К треснувшей стене нельзя относиться халатно. Трещина в стене дома является следствием нарушения технологии возведения фундамента либо стен. Прочитав наш небольшой ликбез, вы научитесь правильно определять причину появления трещин по косвенным признакам. И, как следствие, сможете достаточно оперативно устранить огрех, избежав дальнейших осложнений.

Читать еще:  Как сделать арболитовые блоки состав

Причины появления трещин

Из-за движения пластов грунта происходит наклон всего здания то в одну, то в другую сторону, но в целом здание держится плотно и монолитно, благодаря массивному и крепкому основанию. И именно это пугает: если на стене появились трещины, значит, фундамент не выполняет своей функции.

Между тем есть целый ряд причин, из-за которых трещины могут образоваться и без разрушения основания. И если фундамент недостаточно жёсткий или опорные грунты не равномерно принимают нагрузку, изгибаться лента будет сильнее, чем это могут выдержать стены. Можно смело утверждать, что трещины появляются из-за несовершенства конструкции здания, ошибок проектирования или недочётов в ходе строительства.

Трещины могут быть следствием ошибок в проектировании, строительстве или неправильной экплуатации здания

Первопричиной служит тот факт, что слой почвы под фундаментом неоднородный. На участках с высокой плотностью давление больше, из-за чего здание опирается всего на несколько точек и деформируется под собственным весом. Главная особенность в том, что плотность участков может существенно меняться с течением времени или в зависимости от погодных условий. Из-за промерзания происходит пучение грунта, при намокании — становится слишком мягким, реже в дело вступают геологические, сейсмические и геоморфологические факторы.

Просто заделать или скрыть трещину недостаточно, следует выяснить причину ее образования и только после этого приниматься за восстановление.

Как определить причину появления трещины

При первом обнаружении трещин необходимо начать пристальный контроль их развития, фиксируя параллельно изменения температуры и наличие осадков в этот период. Чтобы иметь наиболее полное представление о характере трещинообразования, полезно вести подробный журнал в течение года.

Для наглядного представления об изменениях ширины трещин на них крепятся небольшие комки алебастра, размоченного до консистенции пластилина. Маяки устанавливаются по всей длине трещины через каждый метр. Проверяя периодически метки, например через месяц, два и так далее, можно сделать вывод о характере повреждения:

  1. Если метка треснула или отвалилась, значит, трещина продолжает расширяться. По зазору в метке можно судить о скорости расхождения.
  2. Если метка треснула, зазора нет, стена подвергается динамическим нагрузкам, но напряжения в материале уже нет, и расхождения дальнейшего не наблюдается.
  3. Если метка осталась целой, значит, в стене напряжений нет. Трещина была результатом усадки разового характера.

Чтобы получить более точную информацию наблюдения продолжают в течение длительного периода, а поврежденные метки заменяются новыми с фиксацией предыдущего результата.

В качестве меток допускается использовать любой твердый, но хрупкий материал, способный выявить малейшие деформации основы

Форма трещин может многое сказать о характере движения. Если место разлома ровное, кромка острая и не имеет сколов, то трещина расширилась и просто порвала маяк. Если же края трещины на маяке имеют выщербленные кромки, или он вовсе отпал, скорее всего, трещина наоборот уменьшилась, и маяк разрушился от сжатия.

Специальная форма меток и маяков помогает выявить самые незначительные колебания

Проецируя эти изменения на геометрическую модель дома и фундамента, вы сможете с высокой точностью установить, как происходит осадка в течение длительного времени, зависит ли она от намокания земли во время дождя, где находятся места высокой и низкой плотности.

И все же наиболее полную информацию сможет дать только всесторонний анализ, выполненный специалистами на основании экспертизы, в которую входит:

  • контроль прочности опорных конструкций;
  • анализ опорных грунтов;
  • выявление скрытых трещин или неравномерного распределения нагрузок.

В конечном счете, собственными наблюдениями или со сторонней помощью можно будет составить план мероприятий по усилению фундамента и стен здания и устранения трещин.

Устраняем причину, избавляемся от трещины

Самый опасный случай когда трещина продолжает расширяться. Это говорит о том, что стены здания или фундамент будут непоправимо разрушены. Кардинально решить проблему можно лишь полной перестройкой аварийного участка здания. Однако если вовремя заметить проблему, то поможет куда менее радикальный способ — обтяжка дома.

Делается все достаточно просто:

  1. По наружным углам устанавливают стальные уголки с полкой 100 мм.
  2. На костылях по стенам прокладывается как минимум две линии гладкой арматуры — верхняя и нижняя.
  3. На каждом стержне нарезается резьба: с одной стороны левая, с другой правая. На арматуру накручиваются гайки, которые привариваются к уголкам.
  4. В метре от угла сбоку от арматурных стержней приваривается по небольшому параллельному прутку, чтобы вращение можно было передать обычным разводным ключом.
  5. При окончательном стягивании два человека крутят пруток одновременно, постепенно увеличивая натяжение.

Трещины при этом буквально тают на глазах, остаётся только заменить защитную штукатурку стен и цоколя, укрепив ее стальной сеткой.

Пример утяжки здания по цоколю

Возможно, что маркеры на трещине будут оставаться целыми долгое время или зазор будет постоянно расширяться-сужаться, но в целом не увеличиваться. Это явный признак того, что фундамент работает нормально, а в материале стен изначально были избыточные напряжения, которые вылились в виде трещины.

Чтобы усилить стену в проблемном месте используют:

  • внешнее армирование углеволокном, стальной сеткой;
  • анкерные крепления и металлические каркасы;
  • закладными армирующими элементами по штробам;
  • инъекционный метод.

Важно закрыть трещину и восстановить при этом прочность конструкции. Если причиной была неправильная перевязка кирпичных рядов, то вполне возможно, что единственным действенным средством будет полная или частичная перекладка стены на аварийном участке.

Закладка арматуры в штробах помогает сдержать дальнейшие деформации

Массивное армирование внешним каркасом с анкерным креплением к стене

Усиление стен внешним армированием углеволокном

Устранение трещин инъекционным методом

Для заделки любых трещин необходимо очистить ее по всей протяженности и глубине от грязи, пыли, снять слой раствора и основного материала, расширив до 15 мм или более. Получившийся зазор заливается раствором, предварительно выполнив усиление одним из перечисленных выше методов.

Пучение как следствие размокания грунта

Чтобы грунт под фундаментом не перенасыщался влагой, вокруг дома монтируют отмостку и отводят как можно дальше трубы водостоков. Однако со временем стяжка может разрушиться, и дождевая вода станет просачиваться прямо под фундамент, подмывая его.

Обычно признаком такого явления служит постепенное расширение трещин, происходящее преимущественно при обильных осадках или некоторое время после них. Для таких явлений характерно, что трещины как бы «откалывают» углы дома, проходя через ближайшие оконные проёмы.

Морозное пучение способно разрушить основание дома

Фундамент продолжает оставаться целым, но из года в год может увеличиваться общий крен здания. К тому же никто не знает, насколько сильно произойдет следующая усадка, и как это повлияет на целостность бетонного основания. Пучение из-за повышенной влажности может происходить и из-за поднятия верховодки.

Качественно решить проблему поможет дренажная система, собранная по периметру здания для отвода грунтовых вод и верховодки в сторону от фундамента. Предстоит оголить фундамент до основания, уложить дренажную трубу на подготовленную песчано-гравийную подушку по периметру фундамента и выполнить отвод в сторону. Для сброса воды предстоит подготовить дренажный колодец или вывести трубу к ближайшему водоёму.

Дренаж для отвода грунтовых вод атмосферных осадков и талых вод от основания фундамента

Широкая отмостка не позволит атмосферным осадкам затекать под фундамент

Обязательный шаг к устранению проблемы — восстановление цементной отмостки и её расширение. Обычно для малозаглубленного ленточного фундамента достаточно отмостки шириной около 40–60 см, а для заглубленных фундаментов — до полутора метров. Не будет также лишним установить отливы и сбрасывать дождевую воду в 4–5 метрах от дома.

Что делать, если проблема в фундаменте

Если никакие меры не возымели успеха, придется искать проблему в фундаменте. Предпосылкой для этого может послужить не только видимое образование трещины на вскрытом участке, но и общая конструкционная непригодность основания, обуславливающая недостаточную жёсткость.

Локальные разломы фундамента следует устранять незамедлительно. Сперва выполняется подкоп на глубину в 60–100 см под нижней гранью ленты и шириной до 2-х метров. Под место излома заливается укреплённая арматурой тумба, после высыхания которой котлован расширяют ещё по метру в каждую сторону и снова выполняют доливку.

Усиление фундамента сваями

Не стоит забывать, что причиной может оказаться изначальный просчёт в проектировании дома или не соблюдение требований во время строительства:

  • не учтены свойства опорных грунтов;
  • неправильно подобрана глубина фундамента к реальной глубине промерзания;
  • ширины фундамента не достаточно для реальных нагрузок и т.п.

Усиление фундамента дополнительной заливкой армированным бетоном по периметру здания

Если появились трещины в фундаменте и стенах дома, то следует незамедлительно предпринять меры по усилению фундамента, например винтовыми сваями, боковой или нижней подливкой. Определить, какой требуется способ усиления, можно, только опираясь на данные строительной экспертизы и подготовки соответствующего проекта, что лучше доверить профессиональным проектировщикам.

Читать еще:  Облицовка подпорной стены

Трещины в стенах: причины, опасность, устранение (3 фото)

На стенах наших домов и квартир нередко можно найти трещины. Для владельцев они могут стать серьезным сигналом для беспокойства, ведь полная картина повреждения не видна, а под угрозой оказывается не только имущество, но и сама жизнь.

Особенно когда трещины возникают в новостройке, многие задают себе вопрос: Не являются ли они признаком опасных недоделок и дефектов при строительстве?

Причины возникновения трещин

Если вы обнаружили в своем доме или квартире трещины, толщина которых не превышает одного миллиметра, вам не стоит беспокоиться. Эксперты утверждают, что небольшие трещины в стенах рассматриваются или, как вполне нормальное и допустимое явление.

Причины возникновения трещин в стенах могут быть различными. Они могут быть признаком недостаточной несущей способности грунтового основания сооружения и возникают вследствие изменений именно в грунте под строением.

Важно также поведение строительного материала под воздействием тепла и влаги, то есть, его усадка и набухание. И не в последнюю очередь важен вопрос нагрузок и использования здания.

Если возникают значительные вибрации, высокие температуры, а также внешние воздействия, как то ветер, дождь и даже оживленное движение транспорта, то это тоже может активизировать возникновение трещин в отдельных элементах здания.

Опасна ли трещина

Трещины в стенах – причины, опасность, устранение: Фото 1 ” rel=”lightbox[ >Трещины при упомянутых выше условиях, как правило, не несут опасности. Даже в домах, возраст которых превышает и сотню лет, могут образовываться новые трещины. Причиной этого может быть и усиление дорожного движения, и изменения структуры грунта вследствие повышения влажности или, скажем, строительных работ на соседнем участке.

В новостройках велика вероятность возникновения трещин в стенах на протяжении первых пяти лет эксплуатации здания. Именно столько времени, по мнению специалистов, требуется дому, чтобы произошла его усадка.

Конечно, трещины могут возникать и тогда, когда действительно имеются дефекты строительства и строительных элементов, или после перестройки или капитальной реконструкции здания. И в этом случае они могут нести опасность.

Трещины в стенах – причины, опасность, устранение: Фото 2 ” rel=”lightbox[ >Чтобы выяснить уровень опасности, понаблюдайте, как ведет себя такая трещина. Сделать это несложно. Следует только нанести контрольную полоску или гипсовую метку.

То есть, нужно взять немного подготовленного гипса, нанести его на трещину на ширину ладони и наблюдать за этой меткой в течении трех-четырех недель – не проявится ли трещина и на гипсовой метке.

Если трещина проявится, продолжайте наблюдение за ней еще восемь-двенадцать недель. И если она действительно продолжает расти, обязательно обратитесь к эксперту в строительной области.

Только квалифицированный специалист сможет сделать вывод, развивается ли трещина дальше, воздействует ли она как-то на статику строения, а также сможет предложить варианты помощи.

Что делать с трещиной

Трещины в стенах – причины, опасность, устранение: Фото 3 ” rel=”lightbox[ >Если в стенах вашего дома или квартиры имеются «спокойные» трещины, которые не растут и не развиваются, вам не стоит волноваться. Если они остаются такими же, какими вы их обнаружили, их просто можно скрыть косметическими способами.

Если вы не специалист в строительстве, то, в принципе, самым простым способом скрытия трещин остается использование заполнителей на базе искусственных смол или заполняющие цементы. Кроме того, хорошо подходят шпаклевочные массы, которые просто закрывают эти трещины.

Трещины, которые проходят почти по всей наружной стены, требуют более затратных мер, которые могут улучшить энергетический баланс вашего дома. Лучше всего покрыть всю часть треснувшей стены изоляционными панелями различной толщины.

При этом следует соблюдать определенную осторожность и не рекомендуется устанавливать изоляционные панели лишь фрагментарно. Лучше устанавливать изоляционные панели по всей поверхности фасада.

Чтобы максимально снизить риск возникновения опасных трещин, следует даже при небольших перепланировках консультироваться со специалистами. Потому что даже внутренние стены и перегородки, которые некоторые не специалисты считают излишними, могут иметь важную несущую функцию.

Чем и как заделать трещины в стенах кирпичного дома: причины появления и ремонт

Крылатое выражение «жизнь дала трещину» мы обычно воспринимаем как шутку.

Однако, юмор не уместен, когда на стенах частного дома появляются трещины, сигнализирующие о нарушении несущей способности фундамента.

Рядовому гражданину трудно понять, что делать с трещинами в кирпичном доме. Только опытный строитель может достоверно установить причину их возникновения и дать практический совет по устранению.

От чего же появляются трещины в стенах здания? Об этой непростой теме мы поговорим подробно.

Классификация и причины образования трещин

Появление прочного и технологичного портландцемента произвело революцию в строительном деле. Однако, у нового вяжущего вещества с точки зрения риска образования трещин есть один существенный недостаток – высокая скорость твердения.

Как известно, здание после постройки не сразу занимает стабильное место в массиве грунта. Процесс естественной усадки идет несколько лет. Раствор на цементе, напротив, очень быстро набирает прочность. Столь большая разница между временем затухания осадочных деформаций и активным набором прочности портландцементом приводит к появлению трещин, разрывающих массив кладки.

С известковым раствором дела обстоят проще. Он твердеет медленно, поэтому при осадке фундамента сквозных пустот в стенах, как правило, возникает. Именно поэтому в зданиях, простоявших века, мы наблюдаем трещин намного меньше, чем в современных скоростных новостройках.

Специалисты классифицируют трещины в кирпичной кладке по таким признакам:

  • Причина образования: конструктивные, деформационные, усадочные, температурные, износ;
  • Вид разрушения: разрыв, раздавливание, срез;
  • Направление: горизонтальные, вертикальные, наклонные;
  • Очертание: криволинейные, прямые, замкнутые (не доходят до края стены).
  • Глубина: сквозные, поверхностные;
  • Степень опасности: не опасные, опасные;
  • Время: стабилизировавшиеся, не стабилизированные.
  • Величина раскрытия: волосяные (до 0,1 мм), мелкие (до 0,3 мм), развитые (0,4–0,8 мм), большие (1 мм и более).

Причин, из-за которых дом дает трещины, существует достаточно много:

1. Осадка грунта. Ее может вызвать неравномерная сжимаемость почвы (плотные и слабые участки), неравномерная загрузка фундамента, утечка в грунт водопроводных и канализационных вод. Она приводит к появлению наклонных расколов, доходящих до края стены или же развитию вертикальных (наклонных) трещин в средней части фасада.

2. Промерзание и оттаивание грунта. Промерзание пучинистых грунтов вызывает неравномерный подъем фундамента (если его подошва расположена выше точки промерзания грунта). Особенно опасен этот процесс для строящегося здания, вес стен у которого небольшой (низкая изгибная жесткость). На стенах в этом случае образуется множество трещин. При весеннем оттаивании грунта происходит обратный процесс — осадка фундамента. Стены получают новые повреждения.

3. Ремонт трещины в стене может понадобиться после пристройки нового помещения. От этого в грунте основания развиваются дополнительные напряжения сжатия, приводящие к осадке фундамента. В итоге в примыкающих стенах существующего здания возникают наклонные трещины (раскрываются вверх).

4. Неравномерные нагрузки на фундамент в пределах одного здания. В современных домах длинные остекленные стены часто чередуются с глухими участками. Разница в нагрузке приводит к неравномерной осадке фундамента.

5. Копка котлована рядом со зданием. Если дом стоит на откосе котлована или близко от него, то сползание грунта влияет на фундамент и в кирпичных стенах со стороны котлована появляются наклонные трещины.

6. Влияние соседних фундаментов. Напряженные зоны накладываются, увеличивая сжатие грунта и его осадку.

7. Поверхностные нагрузки. При складировании большого количества стройматериалов рядом со строящимся зданием в грунте появляются дополнительные напряжения. Они могут вызвать значительную осадку фундамента и появление трещин.

8. Динамические воздействия. В результате забивки свай, постоянного движения тяжелого транспорта, работы компрессоров происходит уплотнение песчаных грунтов и размягчение глинистых. В итоге фундамент получает осадку, а стены — трещины.

9. Температурные деформации. Вызывают образование трещин в средней части стен (вертикальное направление). Заделка трещин в кирпичных стенах чаще всего требуется для длинных зданий, не имеющих температурных швов.

10. Перегрузка кладки. Появляются в простенках и на столбах. Характерный признак трещин раздавливания – замкнутость и вертикальное направление. Они очень опасны, поскольку могут вызвать внезапное разрушение одного простенка, за которым следует цепная реакция падения всех остальных.

11. Усадочные деформации (неопасные). Наблюдаются на оштукатуренных стенах (трещины небольшие, беспорядочно разбросанные, замкнутые, не доходят до края стены). Причина их появления — усадка слишком жирного штукатурного раствора.

К категории неопасных также относятся вертикальные прямолинейные трещины с постоянным раскрытием по длине. Они локализуются в местах примыкания стен (старой и новой).

Как отремонтировать трещины в кирпичных стенах?

Ответить на вопрос о том, как заделать трещину в стене кирпичного дома можно только после выявления причины ее образования и стабилизации процесса осадки.

Для контроля за трещинами используют гипсовые мачки, которые ставят непосредственно в зоне их развития. Если хрупкий гипс не лопнул в течение определенного времени, можно говорить о прекращении процесса трещинообразования и приступать к его ликвидации.

Читать еще:  Можно ли заливать теплый пол без давления

Замазать трещину крепким цементным раствором и ограничиться этим можно в том случае, когда она небольшая (до 5 мм), несквозная и не увеличивается в размере.

Для ремонта широких трещин применяют кирпичные замки. Для этого из массива кладки с внешней и внутренней стороны стены убирают треснувший кирпич, а на их место на раствор ставят новый.

Улучшенный вариант такого решения – вставка металлического якоря (мощной пластины с двумя штырями). Его размещают со стороны, в которую развивается трещина (расширение кверху – якорь сверху, расширение вниз – якорная пластина ставится снизу).

На сквозные трещины ставят по две стальные пластины с натяжными болтами, пропущенными через стену. Альтернативный вариант – забивка в кладку с обеих сторон стены стальных скоб.

Если трещина пошла на участке опирания плиты перекрытия на стену (недостаточная площадь опорной площадки), то под плиту заводят швеллер. С другой стороны на стену ставят стальную накладку и скрепляют их стяжными болтами.

При появлении трещин в кирпичных простенках наружных стен используют стальные обоймы. Их размер и конструкция зависит от ширины простенка.

Все описанные варианты ремонта можно увидеть на рисунке.

При появлении трещин, грозящих целостности дома, приходится принимать более радикальные меры. Они заключаются в установке стальных стержней-тяг с наружной и внутренней стороны стены, охватывающих все здание в мощный стальной бандаж.

Подводя итог сказанному, отметим, что за состоянием кирпичного и блочного дома (особенного нового) нужно внимательно следить. Чем раньше будут обнаружены трещины, тем меньше финансов и времени понадобится для их устранения.

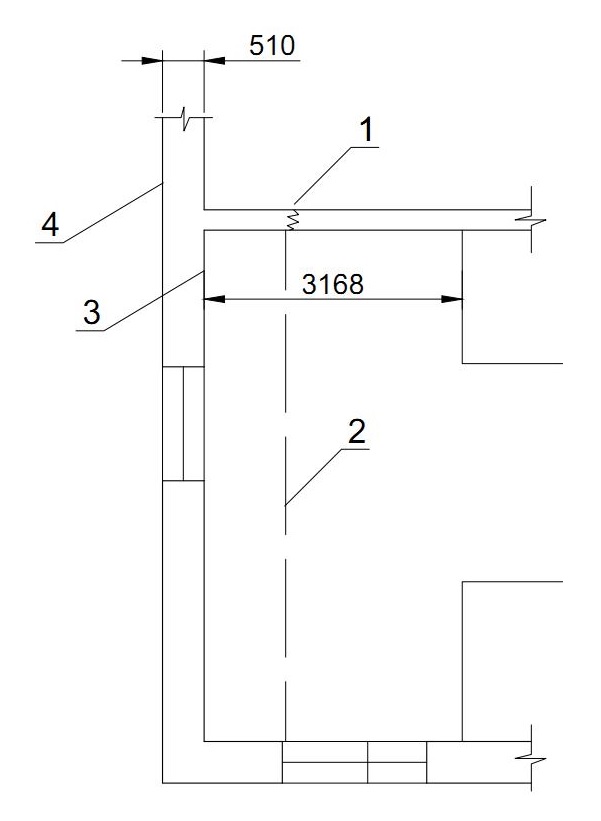

Выявление причин образования трещины в несущей стене жилого дома

Выполнялось визуально-инструментальное техническое обследование, объектом которого являлась несущая внутренняя стена здания. Выявление причин образования трещины в несущей стене.

Перечень дефектов:

  1. Трещина в несущей стене
  2. Трещина в стыке между плитами перекрытия
  3. Отклонение наружной стены от вертикали
  4. Отсутствие закрепления металлической лестницы

Характеристика объекта

Многоэтажный многоквартирный жилой дом

2. Объемно-планировочное решение квартиры

1-комнатная квартира расположена в угловой части здания

3. Год постройки

Здание постройки 1962 года

4. Описание несущих и ограждающих конструкций:

а) наружные стены

Несущие, кирпичные, толщиной 510 мм

Деревянные, по лагам

Сборные железобетонные плиты

г) несущие элементы

Внутренние и наружные несущие кирпичные стены

3.5. Отделка фасадов

Кирпич, окрашенная штукатурка

3.6. Отделка помещений изнутри.

3.7. Пространственная жесткость здания

Жесткость здания обеспечена совместной работой продольных и поперечных несущих стен

3.8. Оконные и дверные заполнения.

Оконные заполнения квартиры – окна в деревянных переплетах.

Двери – металлические и деревянные.

3.9. Общее описание состояния квартиры

Квартира расположена в угловой части 4-х этажного многоквартирного дома на 4-м этаже. Во внутренней межквартирной стене, отделяющей одну угловую квартиру от другой образовалась сквозная диагональная трещина.

Трещина имеет своё продолжение по потолку в месте шва между сборными плитами перекрытия. На трещине между плитами установлены маяки. Маяки не повреждены.

Результат обследования несущих и ограждающих конструкций

1. Результат обследования стены

1. Тип и материалы стен здания.

Стены здания выполнены из белого силикатного кирпича, размерами 250х120х65мм. Наружные стены имеют толщину 510 мм. Внутренняя несущая стена имеет толщину 250мм.

Изнутри стены оштукатурены. Внутренняя межквартирная стена (обследуемая стена) служит для опирания сборных плит перекрытия. Распределительный пояс под плитами перекрытия не выявлен.

2. Техническое состояние и дефекты стен, выявленные при обследовании.

При обследовании выявлены трещины в несущей внутренней стене здания. Самая большая трещина имеет диагональное расположение и начинается от стыка 1-й и 2-й плит перекрытия и заканчивается на середине стены (по высоте). Трещина сквозная, имеет раскрытие до 10мм.

Наружная стена здания в месте стыковки с внутренней стеной, в верхней своей части, имеет отклонение 4 мм от вертикали, в сторону улицы.

Причиной образования трещины могли послужить нагрузки (напряжения), превышающие несущую способность стены, особенно растягивающие усилия (напряжения) и отсутствие обвязочного распределительного пояса под плитами перекрытия.

Одной из причин возникновения превышающих нагрузок (напряжений) могла послужить металлическая лестница, крепление которой находится на наружной стене обследуемой квартиры. Крепление лестницы находится напротив места образования трещины.

Вероятной причиной образования напряжений может служить просадка фундамента в этом месте и незначительные деформации, которые привели к концентрации напряжений в этой точке здания и, как следствие, образование трещины. Для исключения данного фактора требуется установка маяков и реперов по зданию с последующим мониторингом здания (просадок и развития трещин).

Вероятной причиной образования напряжений могут служить горизонтальные нагрузки на наружную стену от стропильной конструкции кровли, которые смещают наружную стену в середине здания, тем самым создавая растягивающие напряжения в средней стене. Для исключения данного фактора требуется исключить распор от стропильной конструкции скатной кровли.

Техническое состояние внутренней несущей стены оценивается как ограниченно-работоспособное. Данная стена нуждается в ремонтных мероприятиях.

3. Рекомендации по устранению дефектов стен и технология проведения ремонтных мероприятий.

Для устранения выявленного дефекта стены (трещины), необходимо предотвратить дальнейшее его развитие, т.е. перераспределить действующие нагрузки на другие участки конструкции. Для этого необходимо выполнить дополнительное закрепление наружной металлической лестницы за другие участки здания, с целью разгрузки данного участка.

Под плитой перекрытия необходимо предусмотреть металлический уголок или другой конструктивный элемент, выполняющий роль распределительного пояса для перераспределения нагрузок, воздействующих на дефектный участок стены. Трещину в стене необходимо стянуть металлическими стяжками (например, металлической полосой). Трещину заполнить ремонтным составом, методом инъецирования.

Также рекомендуется исключить горизонтальные усилия на наружную стену от стропильной конструкции кровли и осуществить мониторинг осадок здания.

Только после выполнения мероприятий по исключению дальнейшего развития трещин целесообразно выполнять отделочные работы.

Все работы по усилению должны производиться по специально разработанному проекту.

Результат обследования металлической наружной лестницы

1.Техническое состояние и дефекты лестницы, выявленные при обследовании.

Лестница металлическая, выполнена из уголков и прутков. Крепление к стене осуществляется с помощью 8 стальных уголков, заведенных в кирпичную стену.

При обследовании выявлено отсутствие предусмотренного ранее крепления лестницы, в верхней части, за парапет здания.

Лестница нуждается в обновлении антикоррозийной обработки.

Техническое состояние лестницы в целом работоспособное, но требуется устранение выявленных дефектов.

2.Рекомендации по устранению дефектов стен и технология проведения ремонтных мероприятий.

Восстановить крепление лестницы в верхней части (в уровне чердака). Перераспределить усилия от лестницы с наружной стены 4-го этажа на другие участки здания. Произвести антикоррозийную обработку лестницы. Крепления осуществить по специально разработанному проекту.

Результат обследования перекрытий

1. Тип и материалы перекрытий.

Перекрытия выполнены из сборного железобетона. Для опирания плит служат продольные стены здания.

В стыке между 1й и 2й плитами установлены гипсовые маяки.

2. Дефекты перекрытий, выявленные при обследовании, техническое состояние.

При обследовании была выявлена трещина, раскрытием 1-2мм между 1й и 2й плитами покрытия, над 4м этажом. Трещина расположена на стыке 2-х плит перекрытия и идёт вдоль плит на всю их длину. Установленные маяки от апреля 2016г. Не разрушены.

3. Рекомендации по устранению дефектов стен и технология проведения ремонтных мероприятий.

Рекомендуется после проведения мероприятий по усилению несущей стены и распределения нагрузки от плит перекрытия, выполнить ремонт стыка плит. Для этого необходимо его расшить и заделать ремонтным составом, с применением стеклотканых сеток (стеклохолста) или серпянки.

Выводы

В результате проведенного обследования квартиры в многоквартирном жилом 4х этажном доме по адресу: МО, г.Люберцы, . можно сделать следующие выводы:

Жилой дом по указанному адресу, в котором располагается обследуемая квартира, построен в 1962 году по типовому проекту из силикатного полнотелого кирпича. Кровля скатная. Чердак холодный. Перекрытие между 4-м этажом и чердаком – сборное железобетонное. Обследуемая квартира расположена на 4-м этаже здания, в угловой его части.

На наружной стене здания в месте дефектов (трещин) имеется закладной крепежный элемент (уголок) металлической лестницы.

Во внутренней стене обследуемой квартиры и в перекрытии (стыке плит перекрытия) имеются трещины. Причиной возникновения трещин послужили не допустимые напряжения в конструкции внутренней несущей стены. Возникновение недопустимых напряжений связано с сочетанием нескольких факторов:

  • отсутствие под плитами перекрытий обвязочного распределительного пояса или армирования кладки;
  • нагрузка на стену от стропил кровли здания;
  • нагрузка на стену от плит перекрытия над 4-м этажом;
  • отсутствие верхнего закрепления металлической лестницы и, как следствие, воздействие на крепежный элемент и стену динамических ветровых нагрузок, действующих на верхнюю часть лестницы.

Заключение

На основании проведенного технического обследования конструкций квартиры можно заключить:

  • Обследуемая несущая стена здания в уровне 4-го этажа имеет ограниченно-работоспособное техническое состояние и нуждается в ремонтно-восстановительных мероприятиях и усилении.
  • Работы по усилению необходимо выполнять по специально разработанному проекту.
Ссылка на основную публикацию
×
×
Adblock
detector
