Изготовление плит перекрытия своими руками

Делаем плита перекрытия своими руками

При строительстве зданий из двух и более этажей, неотъемлемой частью проводимых работ является монтаж плит перекрытия. Чаще всего, конечно же используются плиты перекрытия пк, изготовленные в заводских условиях, которые после заливки армпояса опираются на него. Однако в отдельных случаях предпочтение все же приходится отдавать выполнению всех работ своими руками.

Когда используются перекрытия, изготовленные своими руками

Существуют случаи, когда невозможно использовать готовые заводские плиты. Например, если постройка имеет нестандартные размеры или форму и резка плит перекрытия не поможет полностью покрыть всю необходимую площадь. Тогда единственным вариантом останется заливка своими руками.

Если из-за ограниченных размеров стройплощадки или сложностей с тем, чтобы подъехать к ней, использование подъемного крана является нереальным — тогда также можно плиту перекрытия залить собственноручно.

Преимущество работы своими руками

Хотя выполнение подобных работ является трудоемким процессом, тем не менее, оно обладает рядом преимуществ, благодаря которым, даже имея возможность использовать заводские плиты. Некоторые все же предпочитают делать плиту перекрытия своими руками.

Преимущества изготовления своими руками:

• Монолитная структура перекрытия, отсутствие швов, стыков. Благодаря этому нагрузка равномерно распределяется на всю плиту, стены здания, а также фундамент.
• Возможность нестандартной планировки дома. Заливка плит самостоятельно позволяет не подгонять размеры дома и планировку под габариты заводских изделий.
• Отсутствие необходимости в использовании тяжелой техники.
• Возможность существенно сократить расходы выполняя большинство работ собственноручно.
• Отпадает необходимость в заливке армопояса, в случае же использования заводского железобетона, нужен пояс под плиты перекрытия.

Далее в статье пошагово рассматривается, как правильно выполняется заливка плиты перекрытия своими руками.

Установка опалубки

Есть два варианта сооружения горизонтальной опалубки: аренда пластиковой или металлической опалубки, а также выполнение работ по монтажу опалубки под плиту самостоятельно.

Работы начинаются с установки вертикальных стоек, на которые будет опираться вся конструкция и монолитная плита перекрытия. Такие стойки можно взять в аренду или купить б/у. Хороши они тем, что их высота может регулироваться и их можно использовать для любой высоты перекрытия. Расстояние между стойками должно быть около метра. На стойки необходимо расположить продольный брус, который будет поддерживать всю конструкцию.

Далее следует установка каркаса. Для этого необходимо использовать брус сечением 15*5 см. Каркас сооружается по периметру здания, а для обеспечения большей надежности дополнительно размещаются поперечные бруски. Каждая следующая поперечная балка монтируется на расстоянии около 70 см от предыдущей.

Готовим поверхность для заливки

После сооружения каркаса необходимо подготовить поверхность для заливки. Для этого на каркас укладываются доски или фанера (первый вариант дешевле, но благодаря второму можно достичь ровной поверхности потолка нижнего этажа). Эти доски должны вплотную примыкать к стене, чтобы не было щелей. После этого необходимо с помощью опорных стоек выровнять поверхность по уровню так, чтобы верх опалубки точно совпадал с краем выложенной из кирпича или пеноблока стены.

Далее монтируется вертикальная часть опалубки. При этом, необходимо помнить, что плита должна заходить на некоторое расстояние на выгнанную стену. Для того чтобы доски опалубки после снятия можно было использовать в других целях, их лучше застелить полиэтиленовой пленкой.

Таким образом, опалубка готова и дальше можно приступать к дальнейшим этапам подготовки плиты к заливке бетоном.

Применяем армирование

Если для перекрытия используются заводские изделия, то обустройство армопояса является обязательным для зданий из блоков. Причиной этому является тот факт, что под весом плит из-за неравномерной усадки здания в будущем могут пойти серьезные трещины в стенах. Армированный пояс в этом случае обеспечит то, что вся масса плит будет равномерно распределена на стены строения. Устройство армопояса похоже на ленточный фундамент, опорой которому служат стены здания.

Однако если залить плиту перекрытия, то полученный монолит будет равномерно распределять нагрузку на стены и защитит от образования трещин. Поэтому необходимость сооружения армопояса при выполнении работ своими руками отпадает.

Как армировать монолитные перекрытия? Для этого необходимо использовать стальную арматуру диаметром 10-14 мм. Для надежности армируют бетон двумя сетками: одна располагается внизу заливаемой платформы, другая — вверху. Арматурный каркас должен быть с шириной ячейки либо 15, либо 20 см. Для небольших построек сетки с ячейкой 20*20 см будет вполне достаточно.

Советы от эксперта строителя

Если длины прутьев арматуры недостаточно для того, чтобы полностью охватить все расстояние перекрытия, то прутья следует располагать внахлест на 40 см. Также желательно, чтобы каждый следующий ряд имел стык арматуры в другом конце перекрытия. После укладки всей арматуры ее нужно связать с помощью вязальной проволоки.

Сетка должна заходить на стены здания как минимум на 15 см (если стены кирпичные) или на 25 см (для стен из газобетона). Так как при заливке плиты самостоятельно армопояса не предусмотрено, очень важно, чтобы арматура заходила на стены. Нижнюю сетку необходимо поднять на 2-2,5 см над нижним уровнем перекрытия. Верхняя сетка располагается на таком же расстоянии от верха заливаемой платформы.

Во время подготовки площадки к заливке бетоном, важно не забыть о полостях для прокладки проводки и коммуникаций.

По завершению работ с армированием плиты следует бетонирование перекрытия.

Заливка бетоном

Для бетонирования плиты лучше всего использовать бетон, заказанный на заводе. Это поможет сэкономить время и силы, а также обеспечит однородность переегородки и повысит показатели прочности. Если перекрытие заливается достаточно быстро и равномерно, а достигается это с помощью бетононасоса, раствор не начинает рано застывать и благодаря этому перекрытие по праву можно будет назвать монолитным.

Также для уплотнения бетона нужно использовать глубинный вибратор. Его необходимо применять до тех пор, пока бетон не перестанет оседать и выделение пузырьков воздуха не прекратиться.

Для того, чтобы полностью заполнить все щели перед наполнением перекрытия бетоном залейте сначала проливку. Она выполняется тонким и немного жидковатым слоем. Когда этот слой утрамбуется и равномерно распределится, можно приступать к заливке основного слоя.

Особенности при работе

Некоторые советуют не заливать до края сантиметра 2, а потом через несколько дней, когда бетон схватиться, с помощью маяков заполнить оставшееся пространство жидким раствором. Это позволит добиться ровности и гладкости межэтажного перекрытия. Для этих целей также можно использовать самовыравниваемые полы.

Если плита перекрытия своими руками изготавливается зимой, то бетон должен содержать противоморозные добавки. Однако стоит помнить, что они оказывают влияние на время набирания прочности бетоном. Поэтому однозначно наилучшим временем для самостоятельной заливки плиты перекрытия является теплое время года.

Процесс застывания бетона

После того, как перекрытие залито бетонным раствором, нельзя сказать, что все работы закончены и можно просто ждать, когда плита наберет свою прочность. Процесс застывания раствора неразрывно связан с испарением влаги, а это приводит к появлению трещин в бетоне. Ввиду этого, в первое время после заливки, нужно регулярно поливать водой. Лучше всего использовать в этом случае шланг с водой, ведь поднимать ведро за ведром на высоту второго этажа дело неблагодарное.

Если бетон сохнет в знойную погоду, поливания водой будет недостаточно, нужно накрыть плиту полиэтиленом.

После того, как бетон застыл нужно снять всю опалубку. О том, чтобы этот процесс не был столь трудным, следует позаботиться еще на этапе монтажа конструкции. Если все доски были покрыты полиэтиленом, их можно использовать в дальнейшем.

Как видно, при желании плиты перекрытия можно сделать своими руками. И хотя этот процесс трудоемкий и длительный, но полученная прочность плиты стоит этих усилий.

Как изготовить плиту перекрытия своими руками?

Обычно в каменных домах перекрытия делают из готовых железобетонных блоков. Но иногда надо, чтобы была изготовлена плита перекрытия своими руками.

Схема монтажа сборного перекрытия.

Таковыми могут быть относительно нередкие случаи, когда, например, оказывается проблематичным применение подъемного крана или иной строительной техники, без которой монтаж плит невозможен. Приходится выбирать вариант изготовления перекрытия собственными руками также в том случае, когда архитектурный проект предполагает нестандартную планировку помещений.

Но в любом случае самодельные плиты должны четко отвечать всем тем технологическим требованиями, которые предъявляются к промышленно произведенным железобетонным блокам. Поэтому есть повод рассмотреть более детально технологию производства подобных плит вдали от комбинатов железобетонных изделий.

Некоторые преимущества изготовления плиты перекрытия

Самостоятельной заливкой монолитной бетонной плиты перекрытия занимаются не только тогда, когда физически не существует другого выхода. Иногда на первый план выступает архитектурная, технологическая, дизайнерская, экологическая целесообразность. Стоит отметить, что именно в таких случаях бывают особенно отчетливо заметны достоинства указанного метода.

Выбирая вариант производства монолитной плиты своими руками, изготовитель в первую очередь может не беспокоиться о проблемах, порождаемых наличием параллельных стыков между заводскими железобетонными плитами.

Схема дополнительного армирования плиты перекрытия.

Бесшовная картина перекрытия, которую гарантирует заливка монолитной поверхности, позволяет обеспечивать равномерную нагрузку на внешние стены, внутренние перегородки и фундамент здания.

Кроме того, такой способ устройства межэтажных перекрытий дает возможность достаточно свободно планировать внутреннее пространство комнаты, делать самые разные по размерам и конфигурации помещения, которые не зависят от нависающих над ними стандартных плит, а опираются на произвольно смонтированные вертикальные колонны.

Наконец, при устройстве балкона в связке с монолитной плитой отпадает необходимость в дополнительной опорной плите.

Материалы, инструменты и приспособления, необходимые при изготовлении перекрытия

Для того чтобы плита перекрытия своими силами была изготовлена на высоком качественном уровне, мастеру потребуется следующее:

Чертеж плиты перекрытия с круглыми пустотами толщиной 220 мм.

• ножовка по дереву;
• топор;
• молоток;
• строительный уровень;
• нивелир;
• гвозди;
• деревянный брус для изготовления опор для опалубки (из расчета 1 опора на 1 м 2 );
• деревянные доски (50х150 мм);
• листы фанеры толщиной 20 мм;
• арматура стальная (диаметр 10-12 мм);
• приспособление для изгибания арматуры;
• фиксаторы под арматуру;
• бетон марки М350 (можно сделать самостоятельно, смешав цемент, песок, щебень и воду).

Как сделать плиту перекрытие своими руками: общие правила

Прежде чем приступать непосредственно к реальному монтажу монолитной плиты, следует внимательно изучить все нюансы указанной операции. Как любая работа, она невозможна без составления первоначального проекта.

Схема устройства цокольного перекрытия.

Его можно заказать в одной из специализированных фирм по составлению проектно-конструкторской документации на строительство зданий. Вариант этот выглядит предпочтительнее, чем собственноручные расчеты, так как только специалисты могут рассчитать действие на плиту изгибающего момента под максимально возможной нагрузкой.

Но можно выполнить эту часть работы и самостоятельно, обратившись, например, к необходимым формулам и рекомендациям, размещенным в интернете. В частности, там можно найти описание технологии производства плиты для дома с пролетом до 7 м и толщиной перекрытия в пределах 180-200 мм — одного из самых популярных среди строителей загородных домов вариантов устройства межэтажных перекрытий.

Принципиальная схема производства изделия включает такие составные части:

1. Основная стальная арматура. Обеспечивает несущую способность всей конструкции. Может укладываться как в одном направлении (параллельно короткой стороне плиты), так и в двух направлениях (крестообразно). Во втором случае толщина плиты будет больше, чем в первом варианте.
2. Опорная арматура. Устанавливается в пристенной части плиты, защищает перекрытие от растрескивания.
3. Бетонная заливка. Создает функциональную поверхность перекрытия (основание для монтажа пола/потолка) и защищает внутреннюю арматуру. Минимальная толщина верхнего слоя — 6 см.
4. Венец. Представляет собой обязательный компонент любого перекрытия. Проходя сквозь несущие стены здания, соединяется с арматурными стержнями плиты.

Кроме расчетного проектирования монтаж перекрытия предполагает установку опалубки, процесс армирования, операции заливки и уплотнения бетона.

Устройство опалубки для изготовления монолитной плиты перекрытия

Монтаж опалубки под монолитное перекрытие.

Монтаж опалубки (палубы) включает несколько последовательных этапов. Вначале по всей площади помещения выставляются опорные вертикальные стойки заданной высоты. Они могут быть как деревянными, так и металлическими. Расстояние между ними не должно превышать 1 м, причем те из них, что находятся ближе к стене, должны располагаться не далее 20 см от нее.

Для удержания опалубки сверху на стойки кладут деревянный брус (двутавровую балку или швеллер), после чего на смонтированные ригели укладывают горизонтальную палубу. При этом необходимо следить, чтобы края горизонтальной опалубки плотно упирались в стены (щели недопустимы).

Далее доступным способом следует отрегулировать высоту опорных стоек. Необходимо убедиться в том, что верхний срез горизонтальной палубы точно совпал с верхним краем стеновой кладки.

Затем монтируются все требуемые вертикальные элементы опалубки. При этом от внутренних краев стен вертикальное ограждение делается на удалении 150 мм, так как именно на такую длину монолитная плита своими краями заходит на стену.

По завершении устройства палубы с помощью нивелира необходимо тщательно проверить, насколько ровно и горизонтально располагаются ее элементы.

Этап армирования плиты перекрытия

Сборно-монолитная плита перекрытия.

После окончания монтажа опалубки приступают к изготовлению арматурного каркаса, который должен состоять из двух металлических сеток. На эти цели идет стальной прут диаметром 10-12 мм. Вязать сетку с ячейкой 200 мм следует проволокой диаметром 1,2-1,5 мм. Если для изготовления сетки приходится наращивать арматурные пруты по длине, надо следить, чтобы в местах соединения нахлест одного прута на другой был не менее 40 см.

Также необходимо соблюдать другой норматив — нахлест сетки арматуры на стену дома должен составлять 150 мм (кирпичная стена) и 250 мм (газобетонная стена). При этом расстояние между торцами арматурных стержней и вертикальной опалубкой по периметру плиты должно равняться 20-25 мм.

Как уже было сказано выше, полноценное армирование плиты перекрытия предполагает укладку двух металлических сеток — нижней и верхней. Они должны находиться в толще плиты на удалении 20-25 мм соответственно от нижней и верхней плоскостей плиты.

Для того чтобы обеспечить правильное расположение нижней сетки, под ней размещают специальные фиксаторы из пластика. Они должны находиться строго в точках пересечения арматурных прутов, а расстояние между фиксаторами должно составлять порядка 1-1,3 м.

Правильное расстояние между верхней и нижней сетками (120-125 мм) обеспечивается с помощью специальных фиксирующих подставок. Делаются они своими руками с помощью гибочного приспособления из металлического прута диаметром 10 мм. Высота всех таких фиксаторов должна быть одинаковой и равняться 120 мм. Располагать их на поверхности опалубки следует в шахматном порядке с шагом в 1 м.

После этого в торцах каркаса с шагом в 400 мм монтируются торцевые фиксаторы. Для усиления арматуры обе сетки арматуры скрепляются соединительными прутками с загнутыми крюкообразными концами.

Выполнение заливки плиты бетоном

Для указанной операции лучше заказать готовый бетон на заводе и осуществлять ее специальным механическим миксером через направляющий шланг. Это будет гарантией образования равномерного слоя и прочности будущего перекрытия.

Предварительно установив каркасы под технологические отверстия (дымоходные и вентиляционные трубы и т.д.), приступают собственно к заливке. Материалы и рабочее время следует распределить таким образом, чтобы заливка осуществлялась непрерывным способом, до заполнения всей площади опалубки.

После окончательного заполнения палубы раствор тщательно усаживается с помощью глубинного вибратора. По завершении заливки плиту перекрытия необходимо оставить примерно на 28-30 дней для полного ее отвердевания. Весь этот период набора прочности плиту следует иногда смачивать водой. И только по прошествии месяца с момента заливки бетоном опалубку можно снимать.

Таким образом, соблюдая все необходимые технологические требования, можно сделать своими руками плиту монолитного перекрытия.

Как изготовить плиту перекрытия самостоятельно

Любому человеку хочется жить в комфорте и удобстве и мало кто задумывается, что такие планы вполне реальны и осуществимы, для этого нужно просто приложить усилия. И главным фактором выступает не наличие денег, а именно желание. Продолжая серию статей о возможностях самостоятельного строительства и ремонта, предлагаю вниманию простой рецепт замены старых или изготовления новых бетонных перекрытий, в любом доме или квартире с минимальными расходами.

Человек всегда стремиться к комфорту и удобству, и это стремление заставляет людей заниматься улучшением условий своей жизни. А что является одним из основных факторов комфортности жизни? Большинство ответит, что условия быта и домашний уют. Именно это определяет беспрерывное желание многих людей к улучшению жилищных условий или оптимизации имеющегося жилья. И если с улучшением жилищных условий за счет приобретения новой квартиры имеет два основных критерия, это наличие денег и желание, то оптимизация жилой площади, которая заключается в капитальной реконструкции, требует желания и знаний некоторых технологий, применяемых в строительстве. Такие знания позволяют, во-первых, самостоятельно спланировать проведение таких строительных робот, во-вторых, добиться значительной экономии денег. Одной из полезных технологий, широко применяемых в «масштабном» строительстве есть технология монолитного возведения конструкций, суть технологии заключается в «заливке» бетона в формы, изготовленные с помощью опалубки. Данная технология последнее время приобрела широкую популярность на строительном рынке, такой рост популярности вызван простотой возведения зданий во всех аспектах. Применение технологии монолитного строительства возможно и в «домашних» условиях строительства, а иногда именно ее применение позволит не только сэкономить деньги, но и значительно упростить любую реконструкцию.

Одной из сфер применения технологий монолитного строительство при ремонте или реконструкции дома, квартиры — это изготовление перекрытий между этажами. Вообще все перекрытия между этажами можно поделить на две большие группы, первая это установка готовых плит перекрытия, и вторая — это изготовления такого перекрытия с помощью различных материалов. Установка готовых плит имеет ряд преимуществ, это достаточно простой монтаж. К недостаткам, можно отнести, необходимость применения специальной техники для установки, дороговизна самих плит, регламентированные размеры (плиты изготавливаются по Гостам и имеют строгие размеры), необходимость надежного фундамента, способного выдержать нагрузки, и самое главное такие плиты можно установить только во время самого строительства, но не при реконструкции. Изготовления перекрытия «на месте» возможно с применением различных материалов, это и дерево, железо и комбинированные варианты, глина с деревянным каркасом. Но все материалы имеют свойство разрушаться под воздействием времени и негативных внешних воздействий, при этом срок эксплуатации ограничивается десятками лет, одним исключением из общего правила является бетон, который имеет срок эксплуатации на порядок выше, если быть точнее, то не менее 50 лет при нормальных условиях.

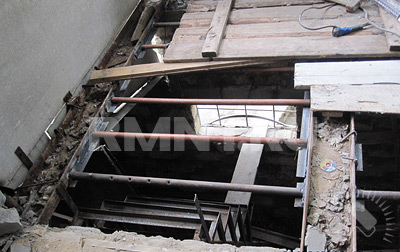

Итак, если нужно перекрытие, но нет возможности использовать кран, имеются нестандартные размеры, есть проблемы со стороны финансовых возможностей, но нужно прочное, надежное перекрытие, единственным вариантом остается использование технологий монолитного строительства.

Все строительство перекрытие делиться на три составных части. Первая, из которых подготовительная, дальше следует заливка бетона и заключительная доводка до «кондиции».

Начинать любые строительные работы всегда нужно с подготовки и планирования. В планировании заливки бетонного перекрытия необходимом позаботиться о наличии материалов. Понадобятся деревянные доски для строительства опалубки, железные прутья и трубы для армирования и сами составляющие бетона (песок, цемент, щебень). В дальнейшем определяем расчетную ширину планируемого перекрытия, при этом стоит учесть тот факт, что заливка слоя меньше 12 см может иметь неприятные последствия по шумоизоляции и прочности. Если помещение нежилое, то вполне хватит 12 см, если жилые комнаты, то нужно увеличить толщину бетонного перекрытия до 15 см и сразу предусмотреть дополнительную шумоизоляцию.

Размеры перекрытия составляют 250 см на 300 см, в качестве основы будущей конструкции используем металлические балки, перекинутые с одной стены на другую, при этом фиксируем расстояние между балками (в качестве балки используем швеллер, подойдет бывший в употреблении) в 150 см., после формирования «каркаса» из трех балок приступаем к оборудованию опалубки.

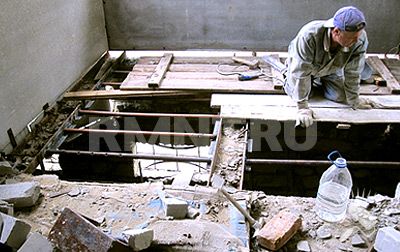

Опалубка самая ответственная часть, всего процесса с использованием технологии монолитного строительства. Опалубка состоит из деревянных щитов и подпорок. Для изготовления деревянных щитов используем доски толщиной в 20 мм и больше, нарезаем их необходимой длинны и сбиваем их между собой, на изготовление опалубки заданных размеров использовали четыре щита размерами 125 см на 150 см. Такие размеры позволяют без труда монтировать опалубку, а в дальнейшем не вызовут проблем при демонтаже. В качестве опор используем деревянный брус и доски имеющие необходимую высоту, при этом стоит отметить, что в качестве опор можно использовать любые материалы, основным критерием выступает только необходимость удержать вес бетона.

По этому на каждый щит устанавливаем не мене 6-8 опор, при использовании более плотных опор их количество можно уменьшить. В связи с тем, что бетон имеет жидкую консистенцию, а перекрытие должно быть ровным, с внутренней стороны на щиты устанавливаем тонкую фанеру, которая не даст проливать смеси и сразу сформируют достаточно ровную поверхность. Монтаж самой опалубки осуществляем с учетом уже установленного каркаса, то есть опалубка должна находиться на расстоянии 4-5 см от нижнего края ранее установленных балок.

После установки опалубки приступаем к армированию. Армирование необходимо для придания жесткости конструкции. В качестве армировочных материалов используем мелкую сетку для штукатурки, железный прут и старые железные трубы (все армировочное железо, кроме сетки куплено на ближайшем центре приема металлолома).

На установленную опалубку сверху кладем сетку для штукатурки, после заливки она будет дополнительно «стягивать» внутреннюю стороны и не даст лопаться и осыпаться бетону в течении всего срока эксплуатации. Железные трубы ( разного диаметра) режем на куски по 150-140 см ( в зависимости от реальных размеров между балками) и привариваем к установленным железным балкам с расстоянием в 60 см, в результате чего образуется решетка. Параллельно самим балкам начинаем устанавливать металлические пруты, с расстоянием в 15-20 см, прикручивая их к установленным трубам. Прутья устанавливаем снизу труб, это связано с тем, что наибольшее давление приходиться на нижнюю часть и лучше армировать нижние слои бетона. Для вязания необходимо использовать мягкую, сталистую проволку, возможен вариант с провариванием прутьев электросваркой, но это занимает много времени и на выходе может не дать нужной прочности соединения. На этом процесс армирования закончен.

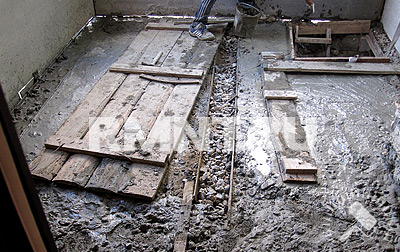

Следующий этап — это сама заливка бетона в готовую форму. Бетон изготавливаем в пропорции одно ведро щебня, два ведра песка и ведро цемента. При изготовлении больших плит перекрытия место щебня можно использовать керамзит, что позволит значительно снизить вес самой конструкции, но стоимость этого материала достаточно большая, по этому в небольших изделиях лучше применять щебень (который стоит на несколько порядков дешевле). Смешиваем раствор в бетономешалке с добавлением воды. Для начальной стадии заливки изготовленный бетон должен быть «жидким», по консистенции напоминающее сливки, что позволит выполнить, так называемое «проливание». «Проливание» это первый залив бетона в опалубку, и именно такая консистенция позволяет раствору без труда заполнять все внутренние полости и щели. При заливке стоит помнить, что не стоит совершать резких ударов или выливания, раствор выливаем медленно и равномерно, дабы избежать перекосов в опалубке. Совершив «проливание», то есть когда готов первый слой его нужно пройтись и «пошевелить» лопатой или другим инструментом, но без резких ударов. Такая операция позволяет выйти воздушным пузырям и закрывает «ракушки». После этого повторяем операцию и доливаем бетонную плиту до уровня в 9-10 см., оставляя зазор в 2-3 см до расчетной толщины плиты. И даем бетону «схватиться», на что уходит один, два дня, а только после этого приступаем к окончательной заливке.

Устанавливаем «маяки» по необходимому уровню и завершаем заливку раствором. Для завершающего процесс используем раствор в соотношении одно ведро цемента к трем песка, без добавления щебня, раствор делаем средней густоты. Маяки устанавливаем по длине с расстоянием 150 см. под ширину имеющегося правила. При заливке сразу вытягиваем и выравниваем пол до гладкой поверхности с помощью правила и медленных, поступательных движений из стороны в сторону. Для придания прочности дополнительно в верхний слой закладываем сетку для штукатурки, которая обеспечит жесткость и не даст бетону лопать. На этом процесс изготовления самого бетонного перекрытия завершен.

Последним этапом выступает обеспечение нормального застывания бетона. В связи с тем, что одной из главных особенностей бетона является то, что при застывании выделяется большое количество тепла плюс к этому, чем больше влаги, тем крепче становиться сам бетон. По этому после первоначального застывания необходимо проводить регулярное смачивание на протяжении одной, двух недель. На изготовленную плиту выливали по два три ведра за раз. Особенно это актуально в жаркую погоду, когда быстрое высыхание приводит к растрескиванию всех цементных растворов.

Для придания идеального вида после полного высыхания можно купить самовыравниваемые полы и дополнительно залить пол. Технологически это выглядит так, берем грунтовку (грунтовку обязательно) вскрываем пол и заливаем сверху разведенной смесью для выравнивания пола. В этом процессе главное два фактора первое это использование именно того количества воды, что написано в инструкции и второе это использовать, специальный валик, для разглаживания. Валик с шипами не только разравнивает, но и удаляет воздух. Также помните, что смесь нужно равномерно разлить по всей поверхности, с одного места она сама не выровняется. На изготовленную плиту вполне хватит 3 мешков смеси и при этом буде достигнута толщина покрова в 3 мм. После этого пол будет идеально гладким и вид идеальным. Главное дать высохнуть бетону.

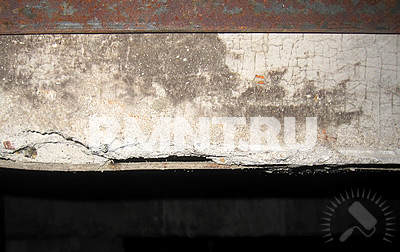

Опалубку можно снимать не ранее, чем через неделю после последнего выливания, при этом необходимо соблюдать элементарные меры безопасности, падения щита на голову вполне реальный способ попасть в больницу. На этом все строительство такого перекрытия закончено. В общем итоге затраты реального времени от начала работ до получения готовой плиты, без учета времени окончательно застывания, займут не более 4-5 дней при этом заняты в строительстве 2-3 человека.

По стоимости вложений затраты на самостоятельное изготовления будет равняться стоимости приобретения бывших в употреблении бетонных плит, с учетом установки и монтажа, а если не привлекать бригаду строителей, то в три раза дешевле. Самое главное помнить не стоит экономить на армировании, тем более металл можно купить на металлоломе.

Монтаж и расчет плит перекрытия своими руками

И какой же россиянин не мечтает построить себе дом? Ответ прост: только тот, кто уже его построил. При возведении будущего дома перекрытие имеет особое значение как основа будущего пола и потолка. Надо отметить, что плита перекрытия своими руками – это задача, которая вполне по плечу обычному человеку.

Лучшим вариантом для плит перекрытия является монолитная плита.

Однако сначала нужно учесть несколько моментов. К примеру, толщина перекрытия всегда зависит от размеров помещения. Если стены, на которые ляжет плита, монолитные, при отливке в них следует вмонтировать арматуру для связки или заранее оставить штыри длиной 40 см. Кроме того, следует составить подробный план помещения, на котором нужно отметить, где пройдут трубы для канализации, а где – провода и кабели коммуникаций.

Расчет толщины плиты перекрытия

Толщина плиты зависит от размеров пролета. Обычно она высчитывается из соотношения 1:30. За величину пролета всегда берется длина самой протяженной стены. К примеру, если самая длинная стена равна 4,5 м, то толщина плиты будет 15 см.

Но если при отливке перекрытия владелец рассчитывает только на себя и на свои руки, лучше запланировать толщину как минимум 17 см. Кроме того, для частных домов лучше не планировать больших помещений с громадными пролетами, потому что толщина самодельной плиты перекрытия не должна превышать 25 см.

Виды опалубок

Схема плиты перекрытия.

Для сборки опалубки можно использовать как телескопические стойки фабричного производства, так и деревянные доски или брус.

Телескопические стойки, которые берутся в аренду у строительных фирм, имеют грузоподъемность от 1,2 тонн до 1,5 тонн. Они снабжены треногами, которые придают им устойчивость. Телескопические стойки позволяют отливать перекрытия высотой до 4,5 м.

Если в доме запланированы потолки выше 4,5 м, то самостоятельно собранная опалубка из дерева здесь не подойдет. Для отливки высоких перекрытий должны использоваться или строительные леса из стоек, или опалубочные элементы, такие как блоки и туры.

При невысоких потолках, не превышающих 3,5 м, опалубка из деревянного бруса и досок достаточно надежна. Кроме того, брус и доски можно будет в дальнейшем использовать для строительства крыши или следующего этажа.

Материалы и инструменты

Чтобы максимально быстро и хорошо выполнить все работы по отливке перекрытия своими руками, следует заранее подготовиться. Опалубка и армирование потребуют разных инструментов и материалов, которые можно объединить в общие списки.

Инструменты, которые потребуются, чтобы изготовить плиту перекрытия своими руками:

• Лазерный уровень, маркер для разметки;
• Дрель с дисковой насадкой для резки по металлу;
• Пила-ножовка;
• Крючок вязальный для вязки проволоки;
• Верстак, с помощью которого можно сгибать арматуру;
• Глубинный вибратор для бетона.

Материалы для отливки плиты своими руками:

• Доски, брус или телескопические стойки, на которые ляжет опалубка;
• Саморезы для скрепления досок;
• Фанера, лучше всего ламинированная (при ее отсутствии берется простая фанера и пленка);
• Заранее нарезанная арматура нужной длины и толщины;
• Мягкая отожженная проволока диаметром 0,8-1 мм;
• Специальные стульчики для укладки арматуры, желательно высотой 15-20 мм;
• Куски труб для прокладки отверстий для коммуникации, канализации и труб для подачи воды.

Подготовка и сборка опалубки

Схема сборки опалубки перекрытия.

Сначала к стенам нужно прикрутить карнизы, на которые лягут несущие балки опалубки. Для крепления карнизов лучше выбрать те стены, между которыми длина пролета меньше всего. Сами карнизы делаются из досок размером 100×50 мм. Крепят их к двум противоположным стенам помещения так, чтобы верхний край досок отступал от намеченной линии потолка на 100-105 мм.

После этого изготавливают несущие балки. Для них лучше взять доски размером 150×50 мм. Их крепят попарно, одну к другой, с помощью 4 саморезов. Края стыков в одном слое должны располагаться над серединой доски из второго слоя. Таким способом собираются балки размером 150×100 мм. Именно на них ляжет опалубка перекрытия.

Готовые несущие балки выкладывают на карнизы в положении плашмя с шагом 50 см. После того как балки будут размещены, можно заводить под них вертикальные стойки или деревянные подпорки.

Для подпорок лучше использовать доски размером 100×50 мм.

Деревянные опоры ставят под все несущие балки на расстоянии 0,5 м друг от друга.

Для телескопических стоек это расстояние существенно больше. Фабричные опоры устанавливают с шагом 1-1,2 м. Но стойки, как и деревянные опоры, должны подводиться под каждую несущую балку. Только в этом случае опалубка будет достаточно надежной.

Если под будущим перекрытием нет твердого и ровного основания, снизу нужно установить деревянные подложки. Их изготавливают из досок размером 200×20 мм, прибитых попарно к поперечинам. Подложки укладывают так, чтобы на каждую опиралось не менее 2 опор или стоек.

После того как несущая часть опалубки установлена, доски сверху выстилают листами фанеры. Лучше всего использовать для этого ламинированную фанеру. При ее отсутствии можно уложить на балки обычную фанеру. Чтобы такая опалубка не размокала при укладке бетона, сверху ее укрывают плотной полиэтиленовой пленкой.

Опалубка боковых сторон плиты монтируется из опорных углов. При отсутствии фабричных углов их можно заменить деревянными, сделанными своими руками из кусков досок. Установка опорных углов производится либо с помощью внешних подпорок, либо с помощью шпилек, которые нужно заранее заложить в несущей стене.

Когда боковой каркас завершен, боковины выстилают фанерой. После этого опалубка готова и можно приступать к установке арматуры.

Установка арматуры

Схема армирования плиты перекрытия.

Армирование плиты производится горячекатаной арматурой из стали класса АIII. Можно использовать и стальную арматуру из стали АIV, но это обойдется дороже. Диаметр арматуры для перекрытия, которое делается своими руками, должен быть в пределах 8-14 мм.

Арматура должна отстоять от границы бетона на расстояние не менее 15-20 мм. Это обеспечивает полное закрытие стали бетоном, благодаря чему плита прослужит дольше.

Для сборки и установки решеток придется приобрести специальные стульчики. Высота их варьируется от 15 до 45 мм. Для частного строительства применяют стульчики высотой не более 15-20 мм.

Армирование начинается с установки стульчиков. Их минимальное количество должно составлять 4 штуки на кв.м. После этого на стульчики укладывают пруты продольной арматуры. Расстояние между ними не более 15-20 см.

Затем сверху с тем же шагом выкладывается поперечная арматура. Слишком короткие куски удлиняются такой же арматурой, соединенной внахлест и увязанной проволокой для связки. Длина нахлеста с каждой стороны должна равняться 40 диаметрам арматуры. То есть для прутьев толщиной 1 см величина нахлеста, как с одной, так и с другой стороны, должна равняться 80 см.

Схема армирования плиты перекрытия в продольном разрезе.

Для связки арматуры применяется мягкая отожженная проволока диаметром 0,8-1 мм. Чтобы быстрее и легче увязывать петли из проволоки, можно купить специальный крючок.

После укладки поперечной арматуры приступают к вязке ячеек будущей нижней решетки. Затем поверх укладывают еще один слой продольной и поперечной арматуры и приступают к вязке верхней решетки.

Для установки этой верхней решетки, а также для того, чтобы армирование плиты над несущими стенами было усилено, используют П-образные скобы из той же арматуры. Их можно заказать и получить готовые по месту приобретения арматуры.

Для самостоятельного изготовления скоб из стальных штырей используется верстак. Куски арматуры нарезаются с таким расчетом, чтобы боковые стойки буквы «П» имели 60 см длины, а верхняя перекладина была равна толщине плиты минус помноженная на 2 высоты стульчиков. Затем арматура сгибается в скобы.

Готовые скобы устанавливаются между верхней и нижней решеткой. Если сверху над перекрытием планируется поставить несущие стены, требуется усиленное армирование.

Скобы в этом случае крепятся к каждой ячейке. Если не предполагается несущих стен и большой нагрузки, то скобы можно устанавливать через одну ячейку. Верхняя поперечина скоб должна отстоять от опалубки на 20 мм, чтобы бетон мог ее прикрыть.

Кроме того, проводится также дополнительное угловое армирование. По углам плиты укладывают согнутый прут арматуры, с длиной сторон 90-100 см. Угол между концами прута должен равняться углу между несущими стенами. Укладывается он по внутреннему контуру несущих стен.

В тех местах, где планом предусмотрены отверстия под коммуникации и трубы хозяйственного назначения, к решеткам следует прикрепить куски труб нужного диаметра, чтобы в плите остались необходимые просветы.

После этого армирование можно считать законченным.

Заливка бетона

По краям плиты нужно заранее установить несколько стульчиков, чтобы видеть, до какого уровня нужно заполнить опалубку смесью. Затем опалубка заполняется бетоном. Для лучшего заполнения по бетону можно пройтись глубинным вибратором.

Затем, в течении 2-3 дней, застывающую плиту нужно постоянно поливать водой, чтобы поверхность оставалась мокрой. Лучше всего не струйное поливание, а разбрызгивание. Делается это для того, чтобы избежать образования микротрещин в верхнем слое бетона.

Напоследок надо отметить, что при выборе материалов для плиты перекрытия ориентироваться нужно на качество, а не на цену. Ведь эта плита простоит долгие годы, и, чтобы она прослужила верой и правдой, не стоит экономить на арматуре или растворе.

Монтаж и расчет плит перекрытия своими руками

И какой же россиянин не мечтает построить себе дом? Ответ прост: только тот, кто уже его построил. При возведении будущего дома перекрытие имеет особое значение как основа будущего пола и потолка. Надо отметить, что плита перекрытия своими руками – это задача, которая вполне по плечу обычному человеку.

Лучшим вариантом для плит перекрытия является монолитная плита.

Однако сначала нужно учесть несколько моментов. К примеру, толщина перекрытия всегда зависит от размеров помещения. Если стены, на которые ляжет плита, монолитные, при отливке в них следует вмонтировать арматуру для связки или заранее оставить штыри длиной 40 см. Кроме того, следует составить подробный план помещения, на котором нужно отметить, где пройдут трубы для канализации, а где – провода и кабели коммуникаций.

Расчет толщины плиты перекрытия

Толщина плиты зависит от размеров пролета. Обычно она высчитывается из соотношения 1:30. За величину пролета всегда берется длина самой протяженной стены. К примеру, если самая длинная стена равна 4,5 м, то толщина плиты будет 15 см.

Но если при отливке перекрытия владелец рассчитывает только на себя и на свои руки, лучше запланировать толщину как минимум 17 см. Кроме того, для частных домов лучше не планировать больших помещений с громадными пролетами, потому что толщина самодельной плиты перекрытия не должна превышать 25 см.

Виды опалубок

Схема плиты перекрытия.

Для сборки опалубки можно использовать как телескопические стойки фабричного производства, так и деревянные доски или брус.

Телескопические стойки, которые берутся в аренду у строительных фирм, имеют грузоподъемность от 1,2 тонн до 1,5 тонн. Они снабжены треногами, которые придают им устойчивость. Телескопические стойки позволяют отливать перекрытия высотой до 4,5 м.

Если в доме запланированы потолки выше 4,5 м, то самостоятельно собранная опалубка из дерева здесь не подойдет. Для отливки высоких перекрытий должны использоваться или строительные леса из стоек, или опалубочные элементы, такие как блоки и туры.

При невысоких потолках, не превышающих 3,5 м, опалубка из деревянного бруса и досок достаточно надежна. Кроме того, брус и доски можно будет в дальнейшем использовать для строительства крыши или следующего этажа.

Материалы и инструменты

Чтобы максимально быстро и хорошо выполнить все работы по отливке перекрытия своими руками, следует заранее подготовиться. Опалубка и армирование потребуют разных инструментов и материалов, которые можно объединить в общие списки.

Инструменты, которые потребуются, чтобы изготовить плиту перекрытия своими руками:

• Лазерный уровень, маркер для разметки;
• Дрель с дисковой насадкой для резки по металлу;
• Пила-ножовка;
• Крючок вязальный для вязки проволоки;
• Верстак, с помощью которого можно сгибать арматуру;
• Глубинный вибратор для бетона.

Материалы для отливки плиты своими руками:

• Доски, брус или телескопические стойки, на которые ляжет опалубка;
• Саморезы для скрепления досок;
• Фанера, лучше всего ламинированная (при ее отсутствии берется простая фанера и пленка);
• Заранее нарезанная арматура нужной длины и толщины;
• Мягкая отожженная проволока диаметром 0,8-1 мм;
• Специальные стульчики для укладки арматуры, желательно высотой 15-20 мм;
• Куски труб для прокладки отверстий для коммуникации, канализации и труб для подачи воды.

Подготовка и сборка опалубки

Схема сборки опалубки перекрытия.

Сначала к стенам нужно прикрутить карнизы, на которые лягут несущие балки опалубки. Для крепления карнизов лучше выбрать те стены, между которыми длина пролета меньше всего. Сами карнизы делаются из досок размером 100?50 мм. Крепят их к двум противоположным стенам помещения так, чтобы верхний край досок отступал от намеченной линии потолка на 100-105 мм.

После этого изготавливают несущие балки. Для них лучше взять доски размером 150?50 мм. Их крепят попарно, одну к другой, с помощью 4 саморезов. Края стыков в одном слое должны располагаться над серединой доски из второго слоя. Таким способом собираются балки размером 150?100 мм. Именно на них ляжет опалубка перекрытия.

Готовые несущие балки выкладывают на карнизы в положении плашмя с шагом 50 см. После того как балки будут размещены, можно заводить под них вертикальные стойки или деревянные подпорки.

Для подпорок лучше использовать доски размером 100?50 мм.

Деревянные опоры ставят под все несущие балки на расстоянии 0,5 м друг от друга.

Для телескопических стоек это расстояние существенно больше. Фабричные опоры устанавливают с шагом 1-1,2 м. Но стойки, как и деревянные опоры, должны подводиться под каждую несущую балку. Только в этом случае опалубка будет достаточно надежной.

Если под будущим перекрытием нет твердого и ровного основания, снизу нужно установить деревянные подложки. Их изготавливают из досок размером 200?20 мм, прибитых попарно к поперечинам. Подложки укладывают так, чтобы на каждую опиралось не менее 2 опор или стоек.

После того как несущая часть опалубки установлена, доски сверху выстилают листами фанеры. Лучше всего использовать для этого ламинированную фанеру. При ее отсутствии можно уложить на балки обычную фанеру. Чтобы такая опалубка не размокала при укладке бетона, сверху ее укрывают плотной полиэтиленовой пленкой.

Опалубка боковых сторон плиты монтируется из опорных углов. При отсутствии фабричных углов их можно заменить деревянными, сделанными своими руками из кусков досок. Установка опорных углов производится либо с помощью внешних подпорок, либо с помощью шпилек, которые нужно заранее заложить в несущей стене.

Когда боковой каркас завершен, боковины выстилают фанерой. После этого опалубка готова и можно приступать к установке арматуры.

Установка арматуры

Схема армирования плиты перекрытия.

Армирование плиты производится горячекатаной арматурой из стали класса АIII. Можно использовать и стальную арматуру из стали АIV, но это обойдется дороже. Диаметр арматуры для перекрытия, которое делается своими руками, должен быть в пределах 8-14 мм.

Арматура должна отстоять от границы бетона на расстояние не менее 15-20 мм. Это обеспечивает полное закрытие стали бетоном, благодаря чему плита прослужит дольше.

Для сборки и установки решеток придется приобрести специальные стульчики. Высота их варьируется от 15 до 45 мм. Для частного строительства применяют стульчики высотой не более 15-20 мм.

Армирование начинается с установки стульчиков. Их минимальное количество должно составлять 4 штуки на кв.м. После этого на стульчики укладывают пруты продольной арматуры. Расстояние между ними не более 15-20 см.

Затем сверху с тем же шагом выкладывается поперечная арматура. Слишком короткие куски удлиняются такой же арматурой, соединенной внахлест и увязанной проволокой для связки. Длина нахлеста с каждой стороны должна равняться 40 диаметрам арматуры. То есть для прутьев толщиной 1 см величина нахлеста, как с одной, так и с другой стороны, должна равняться 80 см.

Схема армирования плиты перекрытия в продольном разрезе.

Для связки арматуры применяется мягкая отожженная проволока диаметром 0,8-1 мм. Чтобы быстрее и легче увязывать петли из проволоки, можно купить специальный крючок.

После укладки поперечной арматуры приступают к вязке ячеек будущей нижней решетки. Затем поверх укладывают еще один слой продольной и поперечной арматуры и приступают к вязке верхней решетки.

Для установки этой верхней решетки, а также для того, чтобы армирование плиты над несущими стенами было усилено, используют П-образные скобы из той же арматуры. Их можно заказать и получить готовые по месту приобретения арматуры.

Для самостоятельного изготовления скоб из стальных штырей используется верстак. Куски арматуры нарезаются с таким расчетом, чтобы боковые стойки буквы «П» имели 60 см длины, а верхняя перекладина была равна толщине плиты минус помноженная на 2 высоты стульчиков. Затем арматура сгибается в скобы.

Готовые скобы устанавливаются между верхней и нижней решеткой. Если сверху над перекрытием планируется поставить несущие стены, требуется усиленное армирование.

Скобы в этом случае крепятся к каждой ячейке. Если не предполагается несущих стен и большой нагрузки, то скобы можно устанавливать через одну ячейку. Верхняя поперечина скоб должна отстоять от опалубки на 20 мм, чтобы бетон мог ее прикрыть.

Кроме того, проводится также дополнительное угловое армирование. По углам плиты укладывают согнутый прут арматуры, с длиной сторон 90-100 см. Угол между концами прута должен равняться углу между несущими стенами. Укладывается он по внутреннему контуру несущих стен.

В тех местах, где планом предусмотрены отверстия под коммуникации и трубы хозяйственного назначения, к решеткам следует прикрепить куски труб нужного диаметра, чтобы в плите остались необходимые просветы.

После этого армирование можно считать законченным.

Заливка бетона

По краям плиты нужно заранее установить несколько стульчиков, чтобы видеть, до какого уровня нужно заполнить опалубку смесью. Затем опалубка заполняется бетоном. Для лучшего заполнения по бетону можно пройтись глубинным вибратором.

Затем, в течении 2-3 дней, застывающую плиту нужно постоянно поливать водой, чтобы поверхность оставалась мокрой. Лучше всего не струйное поливание, а разбрызгивание. Делается это для того, чтобы избежать образования микротрещин в верхнем слое бетона.

Напоследок надо отметить, что при выборе материалов для плиты перекрытия ориентироваться нужно на качество, а не на цену. Ведь эта плита простоит долгие годы, и, чтобы она прослужила верой и правдой, не стоит экономить на арматуре или растворе.

Построим свой дом

Дом построить — не поле перейти

Ж/Б плита перекрытия своими руками.

Одним из основных конструктивных элементов частного дома является перекрытие. Перекрытие — основа для будущего пола и потолка. И как любой конструктивный элемент частного дома, обязано обладать прочностью, в течение всего эксплуатационного срока службы. Самым надежным и долговечным, является перекрытие из железобетона. А плита перекрытия своими руками – посильная задача, для большинства частных застройщиков.
Впервые, на практике, с производством железобетонных плит не в заводских условиях, а на открытой стройплощадке, ваш админ сообщества Построим свой дом столкнулся во время работы в строительной Датско-Канадской компании. Где в полевых условиях, была подготовлена площадка для производства ЖБК. Выглядело все довольно просто: на выравненную поверхность грунта отсыпали и выравнивали слой песка и щебенки, подсыпка была необходима, так как производство было в поле, в прямом смысле этого слова. Далее укладывали деревянные бруски, на которые крепили деревянный настил. На площадке устанавливали опалубку по необходимому размеру будущих ж/б плит, на дно и боковые стенки укладывали полиэтилен, далее вязали армокаркас, с выводом монтажных петель и укладывали в опалубку бетон из местного завода. Во время укладки бетон вибрировали, потом выравнивали поверхность с помощью деревянной доски, поставленной на ребро . После укладки бетона поверхность плиты накрывали все тем же полиэтиленом. Через 1-1,5 недели такие плиты спокойно поднимали краном, и монтировали…правда использовали их в качестве стеновых панелей с последующим наружным утеплением. Но при грамотном расчете армирования, точном расположении арматуры в плите и качественном бетоне, не вижу проблем для использования таких плит в качестве перекрытия. По аналогии устройства монолитного перекрытия своими руками — //vk.com/wall-72891995_273 , только с заливкой на отдельной площадке и последующим монтажом краном.

Итак, технологию производства Ж/Б плиты перекрытия своими руками я вкратцах описал, осталось определиться с толщиной бетона, а также количеством и расположением арматуры в плите.

Расчет толщины плиты перекрытия.

Толщина плиты зависит от размеров пролета. Обычно она высчитывается из соотношения 1:30. Для примера, при длине пролета 6м, то толщина плиты будет 20 см из бетона класса не менее В20. На каждом метре плиты перекрытия на расстоянии 4 см от низа перекрытия (не более 4см. ) должно быть 5 стержней арматуры Alll d14мм (шаг 20 см), это основная рабочая арматура. Верхняя арматура будет необходима лишь в начале и конце плиты на расстоянии в четверть пролета (но фактически закладывать по всей длине, как и нижнюю), так как в случае опирания кладки второго этажа на ж/б плиты имеем отрицательные моменты в начале и конце пролета. Отрицательные моменты имеют меньшие значения чем максимальный момент в центре пролета поэтому верхняя рабочая арматура Alll d12мм (шаг 20 см)…более подробно про методику расчета жбк можно почитать в закрепленной записи на стене сообщества — //vk.com/wall-72891995_273.
Из моего расчета на пролет 6 метров имеем следующие результаты: Толщина плиты — 20см.
Арматура в нижней части плиты — Alll не менее d14мм, шаг не более 20 см, центр арматуры не более 4 см от нижнего края.
Арматура в верхней части плиты — Alll не менее d12мм, шаг не более 20 см, центр арматуры не более 4 см от верхнего края.

Недавно в нашем сообществе «Построим свой дом» был опубликован вопрос от участника, желающего самостоятельно изготовить плиты перекрытия. Максимальный размер пролета в доме, который он строит 4,2 м.
Рассмотрим и этот частный случай.

Пример расчёта ж/б плиты перекрытия.

Требуется рассчитать плиту перекрытия на пролет L=4,2 м.
Толщина плиты перекрытия h=L/30=420/30= 14см.
Расчёт.
Так как по факту ж/б плита перекрытия может иметь как свободное опирание на стены, так и жесткое защемление, в целях безопасности участников сообщества Построим свой дом, расчет максимальных изгибающих моментов я буду производить по двум схемам опирания плит перекрытия(жесткой заделке и свободного опирания), и выбирать максимальные изгибающие моменты каждого сечения. Т.е. максимальный момент по центру пролета, я выберу по схеме свободного опирания плиты — М = qL²/8, , а моменты по краям плиты по схеме жесткого защемления -М = qL²/12, .

Получаем:
Мн = qL²/8, значения изгибающего момента, для определения площади рабочей арматуры нижнего пояса.
Мв = qL²/12, значения изгибающего момента, для определения площади рабочей арматуры верхнего пояса.
где q — распределенная нагрузка на каждый метр монолитного перекрытия.
q = собственный вес монолитного перекрытия + эксплуатационная нагрузка
q = 400 кг/м²×1м + 2500кг/м³×1м×0,14м = 400кг/м + 350 кг/м = 750 кг/м
h0=10см — расстояние от центра сечения арматуры до края сжатой зоны ж/б перекрытия
Расчётное сопротивление сжатию для бетона класса В20 — Rпр (Rb) = 117 кгс/см2 (11,5 МПа).

b = 1 м , тоже значение что и в моих предыдущих расчетах в группе построим свой дом //vk.com/wall-72891995_213 Расчетное сопротивление растяжению для арматуры класса А-III — Ra = 3600 кгс/см2 (355 МПа).

Мн = 750×4,2²/8= 1654 кг•м
Мв = 750×4,2²/12= 1103 кг•м
А0(н) = M/b×h0²×Rпр = 1654/(1×0,1²×1150000) = 0,1438
А0(в) = M/b×h0²×Rпр = 1103/(1×0,1²×1150000) = 0,0959
По вспомогательной таблице к записи находим η(н) = 0,921 и ξ(н) = 0,156 ; η(в) = 0,95 и ξ(в) = 0,1 (vk.com/postroim_svoi_dom ).

Для проектирования оптимальных по стоимости железобетонных изделий рекомендуется принимать:
μ% = 1÷2%, ξ = 0.3÷0.4 — для балок
μ% = 0.3÷0.6%, ξ = 0.1÷0.15 — для плит перекрытия
Требуемая площадь сечения арматуры:
Fa(н) = M/η×h0×Ra = 1654/(0,921×0,1×36000000) = 0,0005 м2 = 5 см2.
Fa(в) = M/η×h0×Ra = 1103/(0,95×0,1×36000000) = 0,00032 м2 = 3,2 см2
По таблице к записи в сообществе «Построим свой дом» подбираем диаметр арматуры

верхнего и нижнего пояса с шагом 20см.
Верхняя арматура Alll d10мм, шаг 20см (5 стержней на метр ширины).
Нижняя арматура Alll d12мм, шаг 20см (5 стержней на метр ширины).
Центр сечения арматуры нижнего пояса находится на расстоянии 4 см (не более!) от низа перекрытия.
Центр сечения арматуры верхнего пояса находится на расстоянии 4 см (не более!) от верха перекрытия.
Fa(н.факт)= 5,65см²
Fa ≤ Fa(факт)
5 см²
