Как сделать монолитное перекрытие своими руками

Монолитное бетонное перекрытие своими руками

Заливка монолитного междуэтажного перекрытия — не самый простой, но действительно универсальный и проверенный временем метод. В этой статье мы расскажем об основных конструкционных особенностях и этапах устройства перекрытия, а также видах опалубки, в том числе и несъемной.

Типология зданий и сфера применения

Основной сферой применения монолитных перекрытий являются здания с несущими стенами из кирпича, блочной кладки или бетонных панелей, а также купольные дома. Требования к монолитности перекрытия могут быть обусловлены:

• нестандартным планом здания;
• необходимостью существенно увеличить несущую способность перекрытия;
• повышенными требованиями к гидро- и шумоизоляции;
• необходимостью обеспечить свободную планировку;
• сокращением расходов на внутреннюю отделку.

Заливка производится, как правило, после окончания возведения стен первого этажа. Однако возможны варианты заливки монолитных перекрытий уже в зданиях с кровлей, если того требуют погодные или иные условия. В таком случае на кладке нижнего этажа монтируют двутавровые балки и по периметру несущих стен заливают венец на высоту перекрытия. Также, для усиления механических связей, с внутренней стороны венца выпускают на 40–50 см закладную арматуру. Ее суммарное сечение не может быть меньше 0,4% от сечения продольного среза венца.

Проектные расчеты несущей конструкции

При выборе длины пролета следует соотносить ее к толщине плиты как 30:1. Однако при самостоятельном проектировании делать перекрытие толще 400 мм практически нет смысла, так как несущая способность конструкции повышается вместе с ее собственным весом и статическими напряжениями. Поэтому допустимая нагрузка на самодельные перекрытия редко превышает 1500–2000 кг/м 2 .

Ситуация может быть исправлена включением в несущую конструкцию двутавровых стальных балок, уложенных на выровненную бетоном поверхность кладки несущих стен. Другой способ увеличить длину пролета при сохранении относительной свободы планировки — опереть перекрытие на колонны. При толщине монолитной конструкции до 400 мм и длине пролета в четырех направлениях от колонн до 12 метров площадь сечения опоры составляет 1–1,35 м 2 , при условии что сечение закладной арматуры в колонне не менее 1,4%.

Расчет армирования монолитной плиты

В общем случае толщина плиты определяется количеством армирующей стали, которая в нее заложена. Плотность армирования, в свою очередь, зависит от предельной допустимой нагрузки и устойчивости к трещинообразованию. Избегая частных случаев, можно привести общий пример конструкции, демонстрирующей полное соответствие нормативным требованиям при достаточно высоком запасе прочности.

В частном строительстве железобетон укрепляют арматурой с периодическим профилем класса А400, он же А-III.

Диаметр прутьев в плитах толщиной:

• до 150 мм — не менее 10–12 мм;
• от 150 до 250 мм — не менее 12–14 мм;
• от 250 до 400 мм — не менее 14–16 мм.

Арматуру укладывают двумя сетками с размером ячеи 120–160 мм, толщина защитного слоя бетона от краев плиты — не менее 80–120 мм, а сверху и снизу не менее 40 мм. Направление укладки четырех рядов арматуры, начиная с нижнего: вдоль, поперек, поперек, вдоль. Для перевязки используется оцинкованная проволока толщиной не менее 2 мм.

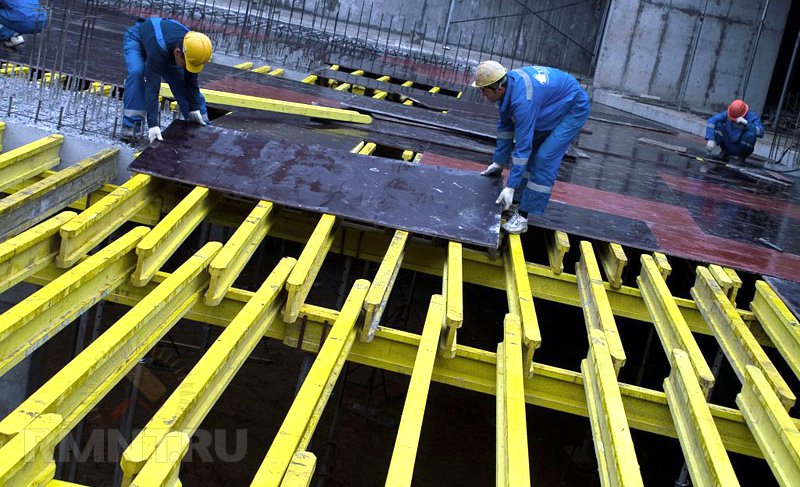

Монтаж опалубки разных типов

Опалубка должна выдерживать нагрузку в 500–1100 кг/м 2 , включая динамическое воздействие падающего бетона. Для создания плоскости опалубки могут быть использованы:

1. Пластиковые листы многоразовой опалубки.
2. Влагостойкая фанера толщиной 17–23 мм.
3. ОСП толщиной 20–26 мм.

Края плит должны плотно прилегать к стенам, не допускается использование опалубки с зазорами на стыках более 2 мм, если не планируется застилать поверхность гидроизолирующей пленкой.

Иногда разумно делать опалубку несъемной, используя для этого профилированные листы, ориентируя их узкой полкой вниз. Их располагают вдоль плиты, чтобы волны при заливке образовывали многочисленные ребра жесткости. Расчет толщины ведется от нижнего ребра, таким образом экономия бетонной смеси составляет 20–25%. При этом высота гребня не должна превышать трети общей толщины плиты. Если опалубку снимать не планируется, в нее вкручивают саморезы с резиновой шайбой и привязывают их тонкой проволокой к арматуре.

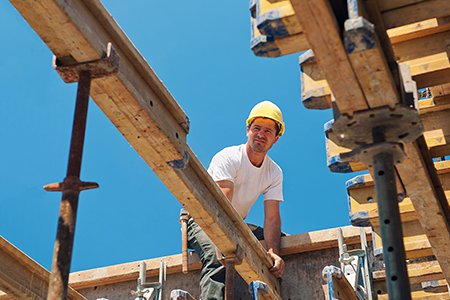

Монтаж опалубки начинают с размещения стоек: это могут быть либо стальные телескопические стойки с треногой и унивилкой, либо древесина без пороков сечением не менее 100 см 2 . Каждая стойка должна быть связана с двумя соседними наклонными связями из дюймовой доски. Стойки монтируют по линиям балок, расстояние между которыми, в зависимости от толщины плиты 150–400 мм, составляет:

• 190–240 см при толщине фанеры до 20 мм;
• 210–260 см при толщине фанеры от 21см.

При этом расстояние между стойками одной балки, в зависимости от промежутка между ними, составляет:

• от 140 до 200 см при пролете до 150 см;
• от 120 до 180 см при пролете 160–210 см;
• от 100 до 140 см при пролете 210–250 см.

Основные балки, как правило, выполнены из бруса 100х100 мм. На них поперек с шагом 500–650 см укладывают вторичные балки, которые имеют сечение в 50% основных. Если опалубка из профилированного листа, шаг вторичных балок равен 3,5 расстояниям между волнами.

Вертикальную опалубку монтируют из подпорных щитов, приложенных к внешней стене здания. Часто по периметру укладывают блоки газобетона толщиной 80–100 мм, чтобы скрыть пояс перекрытия.

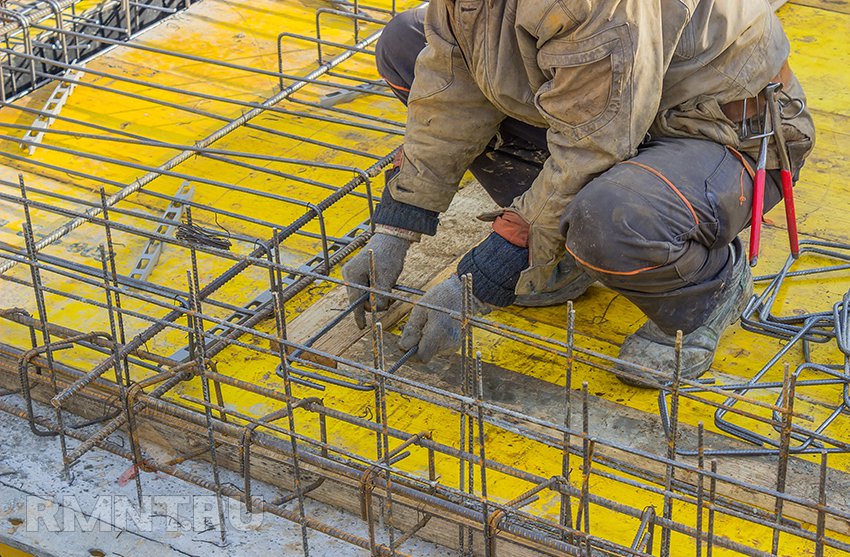

Армирование и обвязка

После монтажа опалубки ее смазывают антиадгезивным составом и начинают укладку арматуры. На венцах и опорных ребрах прутья увязывают в квадрат, сохраняя со всех сторон минимально допустимый защитный слой. Основной массив перекрытия армируется сеткой. Нижний слой укладывают на пластиковые «сухари», контролирующие сохранение нижнего защитного слоя. Сетку перевязывают на пересечении каждого третьего прута.

После обвязки нижней сетки на нее устанавливают промежуточные фиксаторы через 100 см в шахматном порядке. Для усиления опоры на стены монтируют торцевые фиксаторы. Эти элементы помогают сохранять проектное расстояние между двумя плоскостями армирования.

Смонтированную верхнюю сетку связывают с нижней соединительными скобами. После завершения монтажа армирующая конструкция должна быть как одно целое и легко воспринимать нагрузку от ходящих по ней людей.

Заливка бетона

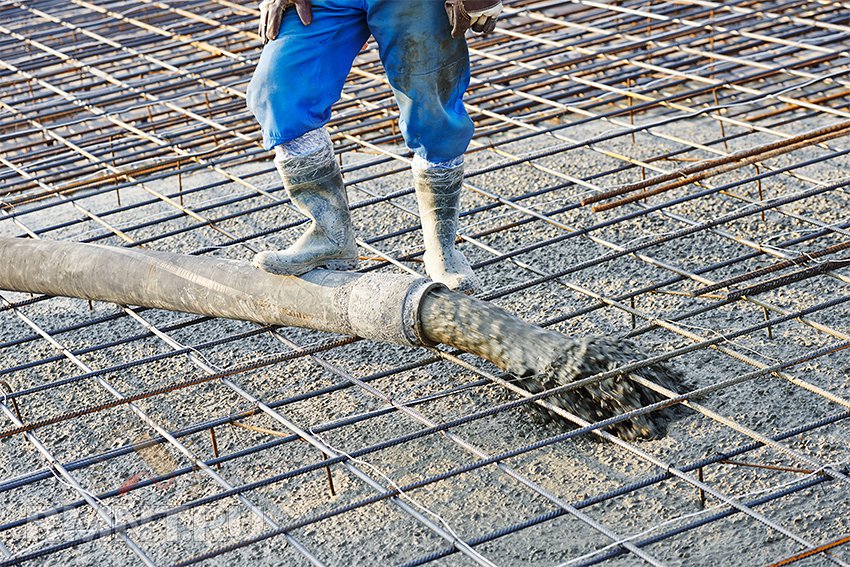

Монолитные перекрытия заливают бетоном марки В20—В30, приготовленным в фабричных условиях. Заливка монолитных перекрытий должна проводиться в один этап, поэтому заполнение пространства малыми дозами не рекомендуется. Если сразу весь объем работ выполнить невозможно, участки плиты нужно рассечь сеткой с ячейкой 8–10 мм.

Подача смеси к перекрытию может проводиться бетононасосом или объемной бадьей, поднимаемой краном. После подачи наверх смесь равномерно распределяют, усаживают вибрацией и оставляют застывать.

Дальнейшие действия

Бетон набирает достаточную прочность через 4 недели, все это время он нуждается в периодическом смачивании и защите от дождя первые 2-е суток. После высыхания опалубку можно снимать и приступать к возведению стен.

Преимущества монолитного перекрытия и монтаж своими руками

Для каменного дома в два и более этажа присуще устройство потолочного перекрытия первого этажа (оно же пол следующего уровня) из монолитного железобетона. Это могут быть плиты перекрытия. Кстати, чаще всего именно их и укладывают. Однако если на строительной площадке затруднен подъезд подъемного крана или готовый дом имеет сложную конфигурацию, которую невозможно накрыть без зазоров плитами заливают монолитное перекрытие своими руками. Работы выполняют строго в соответствии с установленными нормами и стандартами, иначе монолит может не выдержать оказываемую на него сверху нагрузку.

О том, как правильно залить монолитное перекрытие и рассчитать его несущую способность, разбираем в материале ниже.

Важно: заливка монолита в качестве потолочного перекрытия может осуществляться не только по показаниям, но и в том случае, если мастер находит этот способ целесообразным именно для конкретного дома.

Преимущества монолита перед монтажом бетонных плит

Технология заливки потолочного перекрытия своими руками имеет ряд преимуществ перед укладкой стандартных заводских ЖБ плит. Основными положительными моментами монолита являются:

• Всё перекрытие имеет ровную и однородную структуру без швов, соединений и стыков, что позволяет максимально равномерно распределить нагрузку на залитую плиту, стены дома и его фундамент;
• Планировка дома с таким перекрытием имеет больше шансов на самовыражение, поскольку нет необходимости в стандартных решениях, подгоняемых под параметры заводских плит;
• Все эркеры и балконы можно заливать непосредственно под имеющиеся проектные данные, без необходимости подыскивать плиту перекрытия нужного размера и конфигурации;
• А в интерьере первого этажа могут быть использованы колонны, что сделает дизайн помещения более богатым и оригинальным.

Важно: для заливки монолита нет необходимости использовать сложное строительное оборудование. Все работы можно выполнить своими руками, понимая технологию монтажа.

Расчет нагрузки на плиту и её параметров

Важно: согласно СНИП СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003 для частного дома стандартная плита перекрытия монолитного типа должна иметь толщину 180-200 мм. Это средний показатель прочного монолитного пространства пола второго этажа или потолка первого уровня.

Выполнение расчётов плиты перекрытия крайне необходимо для того, чтобы впоследствии не перенагрузить имеющееся пространство дополнительными перегородками второго этажа или усилением отделки пола. В результате превышения нагрузки на перекрытие оно может просто лопнуть и обрушиться.

Чтобы грамотно рассчитать параметры конструкции перекрытия при рекомендуемой несущей способности, лучше доверить выполнение работ профессионалу. В крайнем случае, можно использовать онлайн калькулятор, в который заносят все данные по используемым для монолита материалам и его параметрам:

• Длина и ширина пола второго этажа;
• Высота перекрытия;
• Марка используемого бетона;
• Нагрузка на 1м2 перекрытия (принимается за предполагаемое значение 450-500 кг/м2).

Благодаря имеющимся данным можно высчитать сечение прутов арматуры, которые будут выдерживать сопротивление на прогиб и растяжение.

Важно: сечение прута арматуры должно быть максимальным в центральной части плиты перекрытия. Поскольку ближе к опорным стенам нагрузка на прогиб и растяжение сводится практически к нулю.

Чтобы высчитать толщину перекрытия (то есть его высоту) необходимо использовать коэффициент 1:30. Здесь 1 означает высоту монолита, а 30 — длину пролета от одной наружной стены до другой. К примеру, если дом имеет длину пролета 8 м, то 800_30=26,6 см. Соответственно для длины пролета 6 м высота перекрытия будет 20 см.

Технология выполнения работ

Чтобы залить монолитное перекрытие своими руками, необходимо заготовить такие инструменты и сырье:

• Доски для устройства опалубки и листы фанеры (желательно глянцевые, чтобы бетон минимально сцеплялся с древесиной при высыхании);
• Опоры под монолит из расчета 1 шт/1 м2 плиты перекрытия;
• Пруты для вязки армирующей сетки сечением 8-12 мм;
• Пластиковые фиксаторы-подставки под арматуру;
• Бетон марки М-350 и выше (лучше заказать готовый в необходимом объеме);
• Инструмент для гибки арматуры.

Монтаж опалубки

Для того чтобы монолитная плита перекрытия имела однородную поверхность со стороны потолка первого этажа, бетон нужно заливать в подготовленную опалубку, которую еще называют палуба. Сразу отметим, что можно арендовать и смонтировать профессиональную палубу из пластика и металла, в комплекте с которой идут телескопические опоры в нужном количестве, а можно изготовить перекрытие из дерева своими руками.

Важно: если монтировать опалубку самостоятельно, то стоит брать доски толщиной 25-35 мм. При этом их сбивают встык, чтобы не было зазоров. Фанера должна иметь толщину не менее 20 мм.

Работы по монтажу опалубки выполняют в таком порядке:

• Сначала устанавливают опоры с шагом 1 метр друг от друга. При этом от стен опорные столбы могут отступать на 20 см. В качестве опор можно использовать как телескопические столбы, которые можно регулировать по высоте, так и брус сечением 80-150 мм. Отметим, что телескопические опоры предпочтительнее, так как они способны выдерживать большой вес и при этом не деформироваться, как это иногда случается с брусом. Стоимость одной опоры обойдётся примерно в 2-3$.
• Все установленные опоры связывают продольными балками — ригелями. На них будет опираться опалубка. Ригели можно делать из швеллера или двутавра.
• Поверх ригелей устраивают горизонтальную опалубку, края которой должны точно стыковаться со стенами, чтобы не оставалось зазоров.

Важно: высота опор должна быть отрегулирована таким образом, чтобы верхний край листов фанеры точно стыковался с верхними краями стен дома по периметру.

• Теперь монтируют вертикальные борта опалубки. Они должны выступать на 15 см от внутреннего края стен. Высота вертикальной опалубки должна соответствовать проектной высоте перекрытия.

Важно: все вертикали и горизонтали опалубки проверяются с помощью нивелира.

Установка арматуры

Для усиления прочности залитого монолита его необходимо армировать. Придется связать две сетки из стальных прутов сечением 10-12 ми. Сетки вяжут с ячейками 20х20 см. При этом стоит учитывать, что, скорее всего, длины одного целого прута может не хватить на протяженность сетки. А поэтому придется дотачивать арматуру. Здесь прутья стыкуют вязкой с нахлестом 40 см.

Важно: арматуру необходимо только вязать стальной проволокой. Сварка запрещена, поскольку варение стали снижает её прочностные и технические характеристики.

• Связанную арматуру (две сетки) соединяют между собой продольными прутами таким образом, чтобы с нижнего и верхнего края бетона сетка была укрыта раствором на 2-3 см.
• Арматуру устанавливают на специальные для этого подпорки.
• Стоит также помнить, что пруты сетки должны заходить на стены дома на 15 см (для кирпичной кладки) и на 25 см (для кладки из пено- и газобетона).
• Торцевые окончания прутов не должны касаться стенок вертикальной опалубки.
• А чтобы высчитать расстояние между двумя сетками, необходимо из общей высоты плиты отнять отступы от верхнего и нижнего края (20 см + 20 см = 40 см), а также 4 толщины используемого прута.
• Продольные фиксаторы между сетками вяжут с шагом 1 м и только в шахматном порядке.
• Стоит также установить и торцевые фиксаторы. Их монтируют на торцы сетки с шагом 40 см, чтобы усилить опирающую способность плиты на стены дома.
• Дополнительно устанавливают соединитель для обеих сеток. Он позволяет равномерно распределить нагрузку на плиту по всей толщине. Соединитель крепят с шагом 40 см в местах опирания плиты на стену, а на расстоянии 70 см от стен дома уже с шагом 20 см.

Важно: для монтажа в перекрытии технологических отверстий необходимо заблаговременно установить все необходимые короба и гильзы.

Заливка раствора

Заливать бетонную смесь необходимо беспрерывно сразу на заданную толщину. Для этого лучше закупить готовый бетон в строительном миксере, а не использовать домашний (собственного приготовления). Поскольку раствор, замешиваемый и заливаемый поэтапно, не даст нужной крепости перекрытию.

Залитый в опалубку раствор необходимо утрамбовать строительным вибратором, но стараясь не касаться арматуры, чтобы не сместить её. Готовая монолитная плита перекрытия будет сохнуть около месяца. За это время необходимо дополнительно увлажнять бетон, особенно в первую неделю (но при условии жаркой сухой погоды). Именно в это же время монолит лучше укрыть пленкой, чтобы не допустить его резкого пересыхания и растрескивания.

Важно: перекрытие первого этажа своими руками будет стоить около 55 у.е./м2 монолитной плиты. В стоимость входят все строительные материалы и сыпучие, а также аренда строительного миксера и покупка готового раствора.

Монолитное перекрытие своими руками. Расчет, подготовка и установка опалубки

Из этой статьи вы узнаете, как сделать самостоятельно железобетонное перекрытие по кирпичным стенам. В тексте приведены подробные расчёты материалов. Статья расскажет о разных приёмах устройства опалубки, правилах армирования и стоимости материала и работы.

В предыдущей статье мы рассказали о том, что существуют три способа установки опалубки — инвентарный, самодельный и комбинированный. Первые два из них — принципиально разные и мы пошагово рассмотрим каждый.

Расчёт монолитного перекрытия

Исходные данные

Независимо от выбранного способа монтажа опалубки необходим одинаково качественный результат и соблюдение размеров.

Предположим, что нам нужно устроить монолитное железобетонное перекрытие над зданием прямоугольной формы с внутренней несущей стеной. Внутренние размеры помещений: 5х3,7 м и 5х2,5 м. Высота потолка 2,7 м.

Расчёт бетона

Площадь перекрытия будет равна:

• S = 5 х (2,5 + 3,7) + 1 х 0,4 = 31,4 м 2

При толщине 200 мм объём бетона будет равен:

Масса перекрытия будет равна:

• М = 6,28 х 2500 = 15700 кг = 15,7 тонны

Расчёт арматуры

Для армирования перекрытия принят каркас арматуры А3 Ø 16 из двух зеркальных сеток с шагом 180 мм. Количество продольных стержней в одной сетке — ширина перекрытия, делённая на шаг:

Длина продольных стержней в одной сетке:

Количество поперечных стержней в одной сетке — длина перекрытия, делённая на шаг 180 мм:

Длина поперечных стержней в одной сетке:

Общая длина стержней в одной сетке:

Общая длина стержней в каркасе перекрытия:

На 1 м 2 перекрытия приходится 740 / 31,4 = 23,5 пог. м арматуры.

На 1 м 3 перекрытия приходится 740 / 6,28 = 117,8 пог. м арматуры.

Количество материала плоскости

При использовании фанеры для создания плоскости стола необходимо рассчитать количество целых листов (1220х2440 мм, 3 м 2 ), исходя из линейных размеров помещений. Это делается для уменьшения отходов:

Итого необходимо 10 целых листов ламинированной фанеры. Оставшееся пространство можно зашить более дешёвым материалом — обычной фанерой или доской.

Если в качестве основного материала плоскости принята доска 100х25, то её объём будет:

Количество инвентарных балок

Специфика сборной опалубки в том, что она состоит из ригелей, на которые опираются балки. Шаг ригелей — не более 1,2 м, их располагают вдоль помещения. Шаг балок — 400–600 мм, и они обычно идут поперёк. Количество линий опорного ригеля будет равно ширине помещения, делённой на шаг. В нашем случае:

• N1 = 3,7 / 1,2 = 3,08 , принимаем 3
• N2 = 2,5 / 1,2 = 2,08 , принимаем 2

Итого по две линии ригелей в каждом помещении. Это 10 балок по 2,8 м.

Поперечные балки рассчитываются, исходя из ширины помещений. В нашем случае — 10 шт. по 3,6 м и 10 шт. по 2,4 м.

Количество стоек

Телескопические инвентарные стойки устанавливают только под ригели с шагом 800–1000 мм. В нашем случае — пять линий по 5 метров — 25 метров. Делим на шаг — получаем количество:

На каждую стойку приходится одна тренога и одна унивилка («корона»).

Совет. Подберите стойки максимальной высоты. Это даст удобство при разметке и установке горизонта. Стойка не должна быть выдвинута на максимум — чем больше вкладыша в штангу, тем она прочнее.

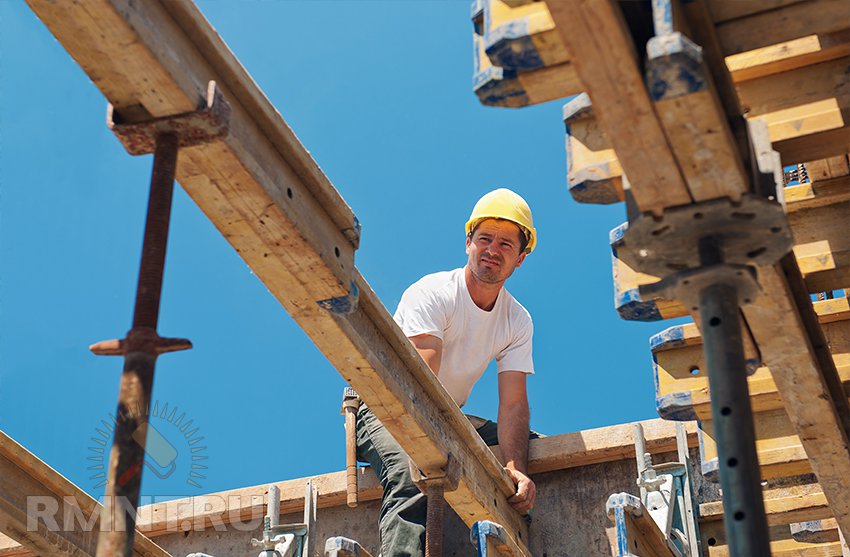

Монтаж инвентарной опалубки

Для монтажа инвентарного стола понадобится минимальный набор ручного и измерительного инструмента — молоток, рулетка, правило/уровень, шнур, маркеры. Для обвязки периметра понадобится дрель с дюбелями БМ Ø 6 100 мм.

Внимание! Убедитесь в прочности места установки стойки стола. Просадка под одной стойкой во время подачи нагрузки на стол (укладки бетона) может стать причиной разрушения всей конструкции и травмирования рабочих.

Исходное условие для всех вариантов — кладка стен выполнена качественно, верхний ряд выложен «в горизонт» и может служить ориентиром.

1. Перенести линию горизонта на уровень глаз по стенам.

2. По внутреннему периметру стен на высоте 20 мм ниже края стены закрепить доску 100х25 мм. Шаг дюбеля — 500–800 мм.

Внимание! Обвязка периметра — это не опора, а маяк, который к тому же облегчит демонтаж и не даст протечь цементному молоку.

3. Выдвинуть стойки на нужную длину и зафиксировать замком или упором при закрученной гайке домкрата. Примерная высота стойки — расстояние от пола до верха стены минус 20 мм (фанера), минус 200 мм (балка) и минус 200 мм (ригель). В нашем случае: 2700 – 420 = 2280 мм.

4. Установить стойки для ригелей вдоль каждого помещения. На одну линию ригеля — 3 стойки (с треногами и унивилками).

5. Установить инвентарные балки в унивилки по длине ригеля. Перехлёст балок на опоре — 300 мм.

6. Подать наверх поперечные балки и разложить их плашмя с шагом 400–600 мм на ригели.

7. Перенести с помощью гидроуровня отметки горизонта на неподвижную часть стойки (гильзу).

8. Вымерить нужное расстояние от отметки горизонта до нижней плоскости ригеля. Изготовить Г-образный шаблон.

9. Выставить по шаблону высоту ригелей при помощи гаек гильзы.

10. Установить балки опалубки в проектное положение (на ребро).

11. Разложить листы фанеры по балкам, фиксируя их по углам гвоздями 50–70 мм. Либо зашить плоскость доской.

Внимание! Не нужно излишне прочно крепить фанеру к балкам — вертикальные нагрузки не действуют на крепёж. В то же время избыток гвоздей существенно затруднит демонтаж. Стыки фанеры должны находиться на балке, особенно продольные.

12. Оставшиеся участки перекрыть расходным материалом.

13. Проверить целостность опалубки, при необходимости перекрыть отверстия и дыры.

14. Установить оставшиеся стойки с шагом 800 мм под ригели.

Иногда плоскость покрывают тонким слоем технического масла — это заметно облегчает демонтаж.

Внимание! При использовании масла следите, чтобы оно не попадало на арматуру.

На этом монтаж инвентарного стола опалубки перекрытия завершён и все остальные операции — армирование, отбортовка, бетонирование — совпадают с любым другим способом.

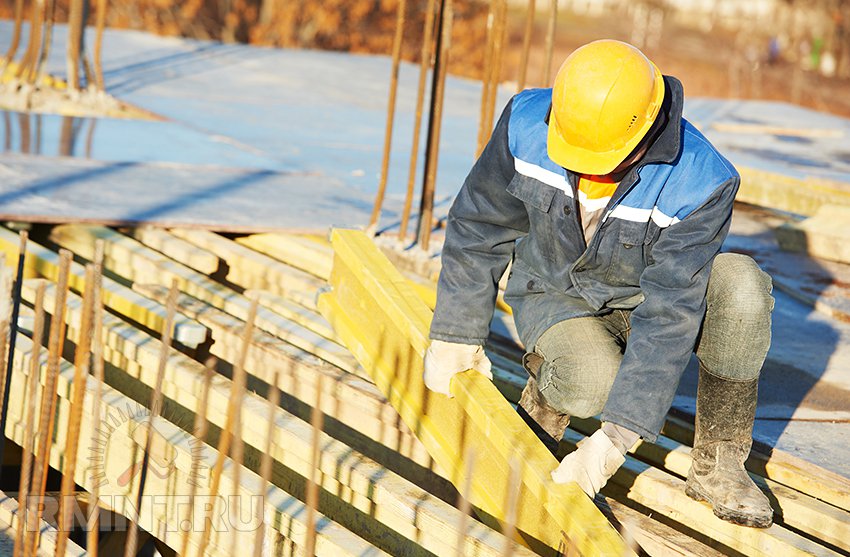

Монтаж самодельной опалубки

Технология установки опалубки из леса и пиломатериала во многом зависит от опыта мастера. Конкретной технологии здесь нет, т. к. метод считается кустарным. Часто для стоек и балок стола используют пиломатериал, предназначенный для стропильной системы или перекрытий здания.

Есть ряд требований, который следует соблюдать при самостоятельной сборке опалубки.

Стойки должны быть из сплошного массива дерева — бруса или доски. Не допускается сращивание «внакладку». Допускается наращивание «в торец» на промежуточных стойках.

Сечение и шаг стоек:

• 75х75 мм — 800 мм
• 100х100 — 1000 мм
• 120х120 — 120 мм
• 150х150 — 1600 мм
• 180х180 — 1800 мм
• 200х200 — до 2000 мм

Толщина и шаг ригеля*:

• 75 мм — 600 мм
• 100 мм — 800 мм
• 120 мм — 1000 мм
• 150 мм — 1400 мм
• 200 мм — 1800 мм

Толщина и шаг балок опалубки:

• 40 мм — 400 мм
• 50 мм — 500 мм
• 60 мм — 600 мм

И так далее из расчёта 1 к 10.

* Предполагается разумная ширина доски или бруса ригеля 100–200 мм.

Порядок работы

1. Тщательно вымерить высоту от пола до верха стены.

2. Изготовить П-образные элементы («рамки») из материала для стоек и ригелей. Стойки должны быть закреплены в 300 мм от края ригеля.

3. Установить их с заданным шагом (см. выше), раскрепляя временными откосами.

4. Проверить правильность установки, соответствие горизонту.

5. Установить дополнительные стойки и раскрепить конструкцию постоянными откосами.

6. Разложить балки опалубки с заданным шагом (см. выше).

7. Сделать настил из выбранного материала (фанера или доска). Если настил предполагается дощатый, настелить на него полиэтилен.

Примечание. При всех прочих равных условиях качество перекрытия (отметки, плоскость), выполненного при помощи самодельной опалубки, будет всегда ниже по сравнению с инвентарной. Однако это бывает не столь важно, т. к. потолок в основном делают подвесным.

Армирование перекрытия

Принцип и схемы армирования приведены в предыдущей статье.

Отбортовка

После создания арматурного каркаса следует сделать наружный борт. Для этого натяните шнур на нужной высоте и установите борта из фанеры или щитов на дюбеля БМ 150 мм.

Бетонирование перекрытия

Укладка бетона проводится за один раз с вибрированием. Более подробно об этом рассказано в нашей статье.

Демонтаж опалубки

Опалубку перекрытия снимают не раньше 28 дней с момента бетонирования. Это самая опасная часть работы, особенно если высота потолка превышает 2,5 метра. Разбирать стол следует с большой осторожностью, постепенно удаляя стойки и находясь в безопасном месте.

Стоимость 1 м 3 железобетонного перекрытия

Наименование	Ед. изм.	Кол-во в 1 м 3	Цена единицы, руб.	Цена 1 м 3
Бетон М100 (В12,5)	куб. м	1	2500	2500
Арматура А3 Ø 16	пог. м	117,8	25	3000
Итого за материал	5500

Цены на услуги монтажа и бетонирования

Аренда опалубки (ориентировочно) полный комплект	80 руб./сутки/кв. м
Бетонирование с инвентарной опалубкой	2500 руб./куб. м
Бетонирование с самодельной опалубкой	3000 руб./куб.

Виталий Долбинов, рмнт.ру

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Опалубка для монолитного перекрытия своими руками

Плиты перекрытия при монолитном строительстве могут быть изготовлены по заказу на предприятиях ЖБИ, доставлены на площадку и смонтированы с применением крана, согласно правилам укладки перекрытий.

Опалубка для монолитного перекрытия

В тоже время, современные технологии строительства позволяет создать монолитную конструкцию, непосредственно на месте ее расположения. Более сложная задача, поэтому строители используют этот метод, только если нельзя использовать готовые изделия: нестандартная планировка здания, нет возможности задействовать подъемную технику и т.д. Создать монолитную плиту можно так же и своими руками, при соблюдении всех технологий.

Расчет монолитного перекрытия

Монолитное перекрытие представляет собой плиту из бетона, армированную железом. Размеры плиты рассчитывают исходя из проектных параметров будущего сооружения.

Можно рассчитать толщину плиты самостоятельно, взяв за основу размер пролета, всегда принимаемого равным самой длинной стене. Соотношение длины и толщины принимают приблизительно 1 к 30, это должна быть минимальная толщина. Для пролета длиной 5 метров минимальная толщина должна быть 170 миллиметров, плюс 2-3 сантиметра для надежности. Максимальную толщину будущего перекрытия рекомендуют в 250 миллиметров. Отсюда следует, что самый длинный пролет, который можно закрыть без дополнительных опор составляет 9-9,5 метров. Более точные расчеты, все же, стоит доверить профессионалам.

Как изготовить монолитное железобетонное перекрытие своими руками

Основной задачей является создание опалубки для монолитного перекрытия, это самая ответственная часть работы. Данную конструкцию можно приобрести в готовом виде, взять в аренду в строительной организации. Но в малоэтажном строительстве достаточно широко распространены приемы самостоятельного создания опалубки перекрытий из досок, бруса, фанеры и других материалов. Сделать ее могут любые грамотные строители достаточной квалификации, что называется – «с прямыми руками».

Есть ли смысл покупать фабричную опалубку под плиту перекрытия? Когда потолок невысокий, не превышает 3,5 метров, самодельная конструкция будет достаточно надежной, обойдется не дорого, использованные материалы можно использовать вторично.

Для сборки опалубки для перекрытия потребуются:

• Тонкая фанера, ламинированная или простая, 2 сантиметра толщиной – для создания «палубы».
• Деревянный брус для вертикальных стоек и поперечных балок, на которых будет лежать «палуба».
• Доски деревянные различного размера – 50х150 мм или 50х120 мм, для бортов.

Ламинированная фанера дороже, но лучше отстает от бетона и поверхность бетона, после застывания, получается более гладкой.

Установка телескопических стоек

Брус для вертикальных стоек можно заменить специальными телескопическими стойками. Это один из секретов и нюансов опалубки для монолитного перекрытия своими руками, о других речь пойдет ниже. Телескопические штативы треноги есть смысл купить – они очень удобны, убыстряют процесс, по окончании строительства всегда можно продать за ту же цену.

Особенности, секреты и нюансы монтажа опалубки

• Шаг установки телескопических опор – 1 метр.
• Шаг вертикальных стоек из брусьев – 0,5 метра.
• Опалубку для монолитного перекрытия можно снимать через 2 недели после заливки.
• Фанеру можно заменить ДСП или тонкими досками, в этом случаи внешние поверхности тогда не получатся идеально ровными.
• Постелите на фанеру или доски «палубы» полиэтиленовую пленку, тогда после демонтажа дорогие стройматериалы будут «как новые».
• Поверхность после заливки нужно регулярно смачивать водой, методом разбрызгивания, так не будет трещин.

Правила армирования перекрытий и заливка бетоном

После монтажа опалубки производят армирование. Для армирования одного кубического метра бетона при толщине плиты 15 сантиметров требуется около 20 килограмм арматуры, диаметром 10 миллиметров (для продольного армирующего каркаса) и 7 килограмм арматуры диаметром 8 миллиметров (для поперечного). Арматура укладывается шагом в 20 сантиметров, в два этажа, верхняя решетка держится на П-образных скобах, которые делают из этой же арматуры, Более подробно а правильном армировании читайте здесь.

Заливку лучше всего производить автобетононасосом – так заливка пройдет быстро, в один прием, конструкция получится абсолютно монолитной. На бетоне лучше не экономить – купить готовый раствор, либо приготовить самим в бетономешалке, цемент не менее М400. Для лучшего уплотнения по бетону надо обязательно пройтись глубинным вибратором.

Плюсы и минусы

Преимущества данной технологии достаточно очевидны

• Создается равномерное давление на стены по всему периметру.
• Стоимость монолита меньше готовых ЖБ плит, опалубка плит покрытия разборная, материалы могут использоваться повторно.
• Не надо привлекать грузоподъемную технику (кран).
• Перекрытие можно сделать нестандартным, практически любой формы, если того требует проект дома.

Главный недостаток технологии перед использованием готовых ЖБИ – затраты времени. Приступать к тяжелым работам на стройке можно только после того, как конструкция окончательно стабилизируется по внутренней структуре, а это срок не менее месяца. Решать, насколько технология выгодна, предпочтительна – только вам самим.

Опалубка перекрытия по профнастилу

Опалубка перекрытия по профнастилу

Следует упомянуть и еще об одной технологии – создании монолитного перекрытия по профнастилу, которую также не сложно сделать своими руками. Заливка по профилированному листу, который можно использовать как и несъемную опалубку, создает дополнительные ребра жесткости, требует намного меньшего арматуры. В целом, уменьшается расход бетона, хотя такой метод нельзя назвать «бюджетным» из за стоимости профнастила.

Видео заливки перекрытия бетоном

Арматурные фиксаторы – расходные материалы, применяемые при монтаже формовочных конструкций в монолитном строительстве. Согласно технологическим стандартам и строительным нормам, армирующие .

Технология монолитного строительства уже давно доказала свою состоятельность и используется в качестве приоритетной во многих сферах строительства. Особенностями монолитных конструкций .

Арматурные конструкции являются важнейшим элементом любого здания. Арматура применяется при устройстве фундаментов, перекрытий, стен и прочего. Функциями армирующих конструкций является .

При строительстве домов, состоящих из нескольких этажей, неизбежно наступает этап возведения лестницы. Лестница всегда привлекает внимание, она должна производить впечатление. .

Урок 9. Сборно-монолитные перекрытия из газобетона своими руками

На сегодняшний день сборно-монолитное перекрытие из газобетона, которую предлагает компания Марко, является наиболее простым и легким методом снизить себестоимость строительства, уменьшить трудозатраты и ускорить сам процесс возведения зданий.

Суть подобной технологии в создании облегченного перекрытия за счёт того, что бетоном заливается не вся площадь между капитальными стенами, а только поверхность над газобетонными блоками наружных стен там, где создается монолитный железобетонный пояс. Компания Марко, являясь разработчиком технологии сборно-монолитных перекрытий, выпускает балки необходимых размеров, прикладывая к своей продукции техническую документацию с рекомендациями по монтажу. По отзывам строителей, стоимость сборно-монолитного перекрытия по технологии Марко значительно ниже цены межэтажной конструкции,сооружаемой из железобетонных плит заводского изготовления или монолитной плиты, заливаемой своими руками:

Принципиальная схема сборно-монолитной межэтажной конструкции

Современная система сборно-монолитных перекрытий по технологии Марко основывается на использовании профильных металлических балок небольшой ширины, каркас которых изготавливается из напряженной арматуры. Вначале на подготовленную поверхность наружных стен, балки, которые являются одновременно и несъемной опалубкой, укладываются в порядке, и с тем шагом, который указан в проектной документации:

В случае, если необходимо перекрыть дверной, оконный проем, сделать выносную консоль балкона или другие конструктивные элементы здания, балки можно стыковать под прямым углом, руководствуясь при этом проектной документацией.

В боковой стенке металлического профиля при помощи болгарки вырезается прямоугольное отверстие сечением, равным сечению балки.

Для окончательной доработки стыка балок на месте строительства потребуются следующие инструменты и приспособления:

• углошлифовальная машинка, именуемая в просторечии болгаркой;
• отрезные круги для резки металла, толщина которых не превышает 3 мм;
• ножницы для металла;
• вязальная проволока;
• арматура, размер поперечного сечения которой аналогичен диаметру стержней, используемых в каркасе основных балок;
• рулетка;
• плоскогубцы или пассатижи;
• молоток и прочее.

Готовое отверстие обязательно необходимо укрепить, армировать в соответствии с требованиями проектной документации:

Опорная система

Перед тем как начать работы по устройству сборно-монолитного перекрытия по технологии Марко, необходимо соорудить опорную систему, поддерживающую металлические балки в ходе их заливки бетоном. В качестве элементов опорной системы при возведении частного дома могут использоваться металлические или деревянные балки, доски, брус необходимых размеров. Если используется доска, то габариты ее поперечного сечения не должны быть менее 50 х 120 мм, брус берется с размерами поперечного сечения не меньше 100 х 100 мм. Вертикальные опорные элементы устанавливают не дальше чем через полтора метра.

Категорически воспрещается сращивать вертикальные деревянные опоры, использовать брусья, доски или столбы с дефектами древесины. Вертикальные стойки так же можно устанавливать на открытый грунт, в этом случае нужно принять меры, исключающие погружение стоек в грунт. Для этого можно использовать опорные плиты из дерева или бетона. Для большей устойчивости опорной системы вертикальные опоры связывают между собой поперечными брусками:

Монтаж сборно-монолитного перекрытия Марко

Балки для сборно монолитного перекрытия после устройства опорной системы укладываются на подготовленную поверхность несущих стен с шагом, указанным в проекте. Конец каждой балки должен иметь площадь опоры не меньше 12 см. Блоки, которые укладываются между металлическими балками, можно использовать любые, но все же стоит придерживаться того, что указано в проектной документации.

При монтаже блок должен опираться на полочку металлической балки, специально предназначенную для опоры. В случае если требуется доработка блоков, следует придерживаться указаний в проектной документации. Если толщина газобетонных блоков, используемых при устройстве балочного сборно-монолитного перекрытия, меньше 150 мм, передвигаться по ним строго воспрещается, во избежание их обрушения.

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу . Здесь находятся все полезные магазины по благоустройству дома.

В блоках можно прокладывать необходимые коммуникации. То есть на этапе монтажа перекрытия есть возможность проложить, например, электрический кабель для верхнего освещения помещений, или другие необходимые коммуникации, а так же можно уложить тёплый пол.

Опалубка для сборно монолитного перекрытия

Монолитный пояс устраивается по всему периметру возводимого здания. Его функция заключается в равномерном распределении нагрузок, действующих на несущие конструкции здания, препятствуя появлению трещин в стенах и перекрытии.

Перед тем как приступить к заливке монолитного пояса необходимо собрать опалубку. Для этого в качестве несъемной опалубки используются газобетонные блоки, толщина которых варьируется в пределах 100 — 150 мм, а также укладывается утеплитель ЭППС для предотвращения образования мостиков холода.

В качестве опалубки можно использовать и другие материалы – доски, фанеру, металлические листы, плоский шифер и прочее.

Заливка монолитного пояса

Пояс по периметру сборно-монолитного железобетонного перекрытия выполняется в виде замкнутого контура. В случае использования таких стеновых материалов, как керамзито- или пенобетонных блоков, монолитный пояс заливается одновременно с плитой перекрытия. Укладка арматуры производится с нахлестом, величина которого равняется 30 см. В углах стыковки арматурный каркас усиливается с использованием арматурных стержней, которым в зависимости от ширины пояса придается П- или Г образная форма.

После устройства монолитного пояса заливают сборно-монолитную плиту перекрытия. Для этого вначале по всей поверхности будущего перекрытия укладывается сварная арматурная сетка, выполненная из проволоки Вр1 с размером ячеек в пределах 10 × 10 см и диаметром стержней не меньше 4 мм, либо сетка из стеклоплаcтика с аналогичными параметрами. Отдельные фрагменты сеток соединяются между собой с нахлестом в 10 см. Под арматурные сетки подкладываются фиксаторы в виде пластиковых «стульчиков», кусков бетона, кирпича для создания защитного слоя из бетона.

Крепление сетки выполняется с помощью вязальной проволоки к верхней арматуре балок:

После завершения всех этапов заливается бетон.
