Как сделать подпорную стену

Как сделать подпорную стенку из бетона своими руками — пошаговый план

Для обустройства частных участков земли со сложным ландшафтом многие застройщики применяют подпорные стенки из бетона. Такое сооружение предоставляет возможность укрепить крутые склоны, прилегающие к участку, предупредить сползание грунта.

Назначение

Если уклон земельного участка составляет более 80º, для предупреждения сползания почвы обязательно возводится защитная стена. Строительная конструкция также устанавливается при размещении частного дома возле водоема на крутом берегу.

Основные функции, которые выполняет цементно-песчаная подпорка:

  • фиксация и закрепление грунта в необходимом положении;
  • зонирование приусадебного участка;
  • формирование горизонтальных плоскостей при оформлении ландшафтного дизайна территории.

Подпорка, установленная на загородном участке, выполняет защитные, декоративные или одновременно обе функции.

Особенности конструкции

Опорные конструкции, изготовленные из дерева, камня искусственного, блочных изделий, в отличие от аналогичных бетонных конструкций уже имеют декоративный внешний вид, т.е. не требуют финишной отделки.

Но они ограничиваются габаритами исполнения:

  • высота стенок, возведенных с помощью блочных изделий (кирпич, камень и пр.) зависит от мощности обустроенного фундамента и толщины самой конструкции;
  • деревянные стены требуют наращивания.

При возведении монолитных конструкций из бетона подобная проблема отсутствует. Их можно строить высотой до 15 м. При этом они способны выдерживать большие грунтовые нагрузки и отличаются продолжительным периодом эксплуатации.

Единственный недостаток — бетонная поверхность требует финишной отделки, а это дополнительные расходы. Отделочный материал можно использовать любой, т. к. на прочностные характеристики он не влияет. Но поверхность бетона обрабатывается обязательно из-за его пористой структуры. Если не выполнить финишную отделку, в поры материала будет проникать влага, и строение быстро разрушится.

Варианты возведения подпорной стены для наклонных грунтов:

  1. Из сборного железобетона. Такие изделия отличаются повышенными прочностными характеристиками и правильной геометрией.
  2. Опалубочные конструкции. Для их монтажа предварительно изготавливается деревянная опалубка, в которую заливается раствор. Эта технология предоставляет возможность монтировать строения нестандартных форм.
  3. Использование блочных материалов. Кладку можно оставлять открытой, а монолитные поверхности требуют покраски или облицовки.
  4. Возведение строения из железобетонных блоков. Преимущество данной методики строительства — быстрота выполнения строительных работ.

Цементные стенки оборудуются на устойчивых и стабильных грунтах.

Что может повлиять на устойчивость

Факторы, которые способны повлиять на опорную конструкцию:

  1. Степень вибрации при наличии вблизи земельного участка автомагистрали с интенсивным движением, автомобильного или железнодорожных путей.
  2. Уровень и активность подземных вод в дождливую погоду, наличие в регионе паводковых явлений.
  3. Сейсмические воздействия разной степени при возведении строения в сейсмоактивных районах.
  4. Степень пучения почвы при отрицательной температуре воздуха.

Устойчивость опорной стенки зависит от правильности расчета ее толщины, при проведении которого обязательно учитывается характеристика грунта и высота конструкции. При строительстве на мягких грунтах ширину защитного сооружения рекомендуется делать больше. А если планируется монтаж стены свыше 2 м, обязательно нужно учитывать ветровые нагрузки.

Возведение стенки

Для возведения на участке надежной опорной конструкции из строительных блоков или монолитного бетона нужно правильно сделать предварительные расчеты и выполнять монтаж согласно проектным чертежам изделия. При соблюдении всех требований защитно-декоративное строение прослужит продолжительный период.

Рытье траншеи

Первый этап возведения подпорки на земельном участке — это подготовка траншеи по контуру будущего строения. Для сокращения сроков выполнения строительных работ рекомендуется арендовать экскаватор. Но выравнивание и зачистка траншеи осуществляются вручную при помощи лопат.

Глубина рва будет зависеть от предполагаемых размеров железобетонной защиты. Если ее высота будет меньше 1 м, тогда достаточно вырыть котлован глубиной 0,4 м.

На дно насыпается первоначально слой щебня, поверх которого укладываются металлические прутья или специальная армирующая сетка. Это придаст фундаменту прочность. Арматурные стержни устанавливаются вертикально по всему контуру рва. Это нужно для лучшей связки цементного раствора.

Если траншея не предусмотрена, тогда необходимо тщательно подготовить под бетонную подпорку поверхность грунта — очистить ее от сорняков, снять лопатой верхний слой почвы с травой и выровнять.

Сооружение опалубки

Опалубка для заливки тяжелой бетонной конструкции должна изготавливаться из прочного массивного материала. Для этой цели можно использовать деревянные щиты толщиной 3 см и бруски для их соединения между собой сечением 5х10 см.

Монтаж опалубки начинается с установки задней стенки, вдоль которой забиваются колья, затем монтируются остальные элементы конструкции. На этом этапе строительных работ изготавливается система дренажа.

Обустройство дренажа

Правильно обустроенная система дренажа удаляет воду от задней стены опорной конструкции и предупреждает вымывание почвы.

При выполнении монтажа дренажной системы поперечного типа в подпорной стенке проделываются отверстия Ø 10 см или закладываются готовые трубки.

Чтобы водоотвод обеспечивал удаление воды за пределы подпорки, его делают под наклоном. Шаг дренажа составляет 1 м.

Можно использовать асбоцементные (пластиковые) гофрированные трубы, имеющие перфорацию. Геотекстильный материал впитывает влагу и задерживает песок, по трубам осуществляется отвод воды за пределы строения.

Расчет и замес цементного раствора

Чтобы сделать прочную декоративную бетонную подпорку и она не разрушалась в процессе эксплуатации от температурных перепадов, для изготовления смеси рекомендуется использовать качественный морозостойкий цемент.

Пропорция компонентов раствора для отливки защитного сооружения:

  • 1 доля цемента;
  • 3 доли песка;
  • 1 доля мелкого щебня (гравия);
  • 1 доля воды.

Компоненты тщательно перемешиваются в емкости вручную с помощью лопаты. Можно арендовать бетономешалку, чтобы ускорить выполнение строительных работ. Полученная однородная масса заливается в предварительно установленную опалубочную конструкцию.

После заливки необходимо обеспечить правильную просушку сооружения. Влага из бетона должна удаляться постепенно, материал не должен пересохнуть. Для этого конструкцию накрывают полиэтиленовой пленкой, периодически приподнимают для контроля схватывания раствора.

Чтобы бетон не потрескался в жаркий летний период, не начал деформироваться, на этапе схватывания и высыхания его периодически смачивают водой.

Демонтаж опалубочной конструкции выполняется не раньше истечения 5-7 суток. А полностью материал высыхает на протяжении 28 суток. После этого шпателем осуществляется зачистка поверхности от образовавшихся бугорков и наплывов.

Заполнение пространства за опорной конструкцией

Первоначально укладывается дренажное полотно или засыпается дренажный грунт. Затем укладываются слои отобранного грунта по 20-40 см, каждый из которых тщательно трамбуется. Сверху кладется срезанный ранее растительный слой почвы.

Гидроизоляция поверхности

Задняя часть защитной подпорки надежно гидроизолируется. В качестве материала можно использовать рубероид или толь. Гидроизоляционный материал укладывается в 2 слоя на битумную мастику. При обустройстве бетонной конструкции на сухом грунте ее заднюю поверхность достаточно покрыть битумом в 2 слоя.

Декорирование

Бетонные основания не отличаются эстетичностью и имеют пористую поверхность, способную поглощать влагу, поэтому требуют дополнительной финишной отделки.

  • специальную водостойкую краску, предназначенную для цементных поверхностей;
  • декоративную плитку для внешней отделки;
  • штукатурку;
  • панели из дерева;
  • камень искусственный.

При выборе отделочного материала рекомендуется учитывать архитектуру загородного дома и ландшафтный дизайн приусадебного участка. От выбранного отделочного материала будет зависеть стоимость декоративной отделки.

7 идей, как сделать подпорную стенку на участке с уклоном

Добавление статьи в новую подборку

Если вы обладатель неровного участка, расположенного на косогоре, вам наверняка близка проблема того, как укрепить склоны, чтобы не допустить обвала грунта, и при этом создать красивый ландшафт. Вам поможет установка на участке подпорных стенок.

Подпорная стенка служит защитой неустойчивого грунта от осыпания. Также при помощи подпорных стенок можно разбить участок на зоны и украсить дачу. Такую конструкцию вполне реально соорудить самостоятельно, используя различные материалы.

1. Подпорная стенка из бетона

Один из наиболее прочных материалов для подпорной стенки – бетон. Для того, чтобы соорудить на участке бетонную стену, первым делом нужно выкопать ров (0,3-1,15 м в глубину и 0,4-0,5 м в ширину), его дно засыпать щебнем или гравием слоем не более 20 см. Каркас, сваренный из железных прутьев, поместите в ров, затем вдоль стен уложите опалубку. Для опалубки можно использовать тонкие листы фанеры или деревянные бруски.

Поперек опалубки проложите водоотводную трубу, а после этого залейте все бетонной смесью. Чтобы стена выглядела декоративно, ее можно облицевать искусственным камнем или посадить рядом вьющиеся растения. Такая крепкая конструкция прослужит вам долго, поскольку упрочена арматурой.

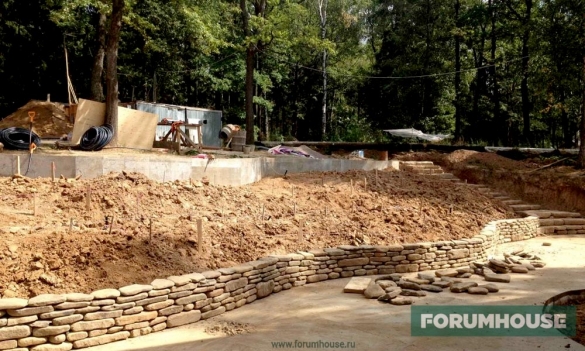

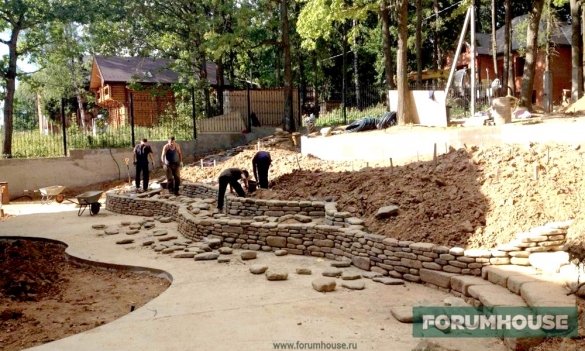

2. Подпорная стенка из камня

Этот вариант под силу даже начинающему строителю. Выройте траншею 0,5 м глубиной и 0,6 м шириной, вдоль стен уложите опалубку из досок, проложите водоотвод, залейте смесью: на 1 часть бетона по 6 частей гравия и песка. Через 4 дня обработайте конструкцию известковым раствором и начинайте укладку камней. Каждый ряд уложенных камней промазывайте тонким слоем цементного раствора.

Перед тем, как начать укладывать камни, вымойте их в воде.

Такая подпорная стенка выглядит естественно и гармонично, отлично вписываясь а дизайн практически любого участка. Для украшения высадите в пространство между камнями растения.

3. Подпорные стенки из блоков

Для этого вида конструкции подходят как бетонные пеноблоки, так и блоки ФБС (фундаментный блок сплошной). Ширина траншеи для строительства подпорной стены из блоков должна соответствовать ширине блока. На дно рва, как и в других случаях, засыпается гравийно-песчаная подушка слоем до 20 см. Затем устанавливаются блочные камни, которые необходимо скрепить арматурой. После установки стены ее поверхность облицовывают декоративной плиткой или другими элементами.

4. Подпорная стенка из кирпича

Как и при строительстве подпорной стены из камня, для сооружения кирпичной стенки нужно заложить фундамент. Следует отдать предпочтение максимально морозостойким и влагоустойчивым кирпичам.

Ширина низких стенок (высотой до 0,6 м) может быть в полкирпича, но более высокие стены оптимально делать шириной в кирпич.

Водоотводные трубки размещают через каждые 5 кирпичей во втором ряду кладки. Ряды промазываются цементным раствором, а расстояние между склоном и стеной засыпается галькой или щебнем.

5. Подпорная стенка из дерева

Бревна диаметром до 20 см предварительно обработайте средством против гниения. Для вертикальной укладки бревен фундамент заливать не нужно, достаточно вырыть ров глубиной не менее 0,5 м и устанавливать в него бревна вплотную друг к другу.

Чтобы уложить бревна горизонтально, на дно вырытой траншеи сначала засыпьте гравий или щебень, затем уложите бревно и закрепите его арматурой. Впоследствии каждое следующее бревно скрепляйте с предыдущим при помощи саморезов или гвоздей. В пространстве между склоном и стенкой можно высадить цветы, предварительно засыпав его сначала битым кирпичом (для дренажа), а затем почвой.

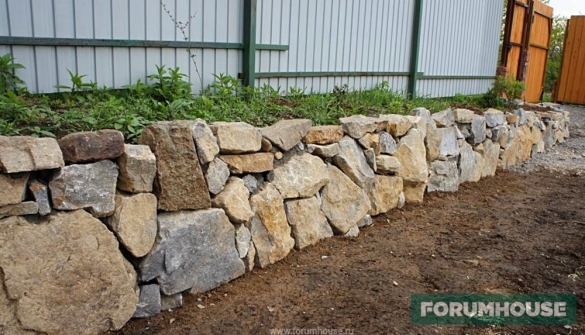

6. Сухая подпорная стенка

Невысокую каменную стену (50-80 см высотой) можно сделать и без использования раствора. В этом случае выкопайте широкий ров глубиной 0,5 м и наполовину засыпьте его гравием. Вымытые камни укладывайте слоями, заполняя пространство между рядами почвой, смешанной с песком (или чернозем). При укладке выдерживайте к откосу небольшой уклон.

Для такой стены дренаж не нужен. Растения можно высаживать в почву по время укладки камней.

7. Подпорная стенка из габионов

Габион – это объемное сетчатое изделие, заполняемое различными материалами. Его используют для укрепления склонов, стен и речных берегов. Преимущество габионной подпорной стенки в том, что для ее строительства не нужно тратить время на тщательный подбор камней и их аккуратную укладку, но придется приобрести сетку-контейнер.

Читать еще:  Как положить плитку на гипсокартон на кухне

Сетку для габиона наполните камнями и прикрепите конструкцию к вертикальной плоской поверхности. Если вы сооружаете невысокую стенку из габиона (до 1 м), то фундамент закладывать не нужно. Чтобы сэкономить, облицуйте декоративным камнем только лицевую часть габиона, а с внутренней стороны заполните пространство между стеной и склоном щебнем или гравием.

Установка подпорных стенок делает сад стильным, и при этом позволяет максимально использовать возможности участка с уклоном.

Особенности самостоятельной установки подпорной стены из бетона

Бетонную подпорную стену сооружают для улучшения ландшафта на дачной территории и продления его срока эксплуатации за счет подпорной технологии. Конструкция нужна для распределения подворья на зоны, предотвращения эрозийных разрушений, укрепления грунта.

Основные принципы возведения подпорной бетонной стены

Неровности ландшафта доставляют дискомфорт в использовании. Из-за этого многие застройщики стремятся сделать почву ровной на участке либо сделать 2-3 зоны с горизонтальными конструкциями. Главная проблема, с которой сталкиваются работники, — давление грунта на опорное сооружение. Это может быть чревато последствиями:

  • опрокидывание сооружения на фоне потери устойчивости;
  • разрушение целостности конструкции.

Для предотвращения проблем были созданы две технологии, направленные на предотвращение повреждений в процессе эксплуатации:

  • создание массивных стен с большим весом. Так боковые подвижки помогут предупредить сдвижение конструкции со своего места;
  • сооружение тонких бетонных стен, где имеются элементы, вовлекают часть почвы в развитие усилий, нужных для исключения вероятности противоположного опрокидывания.

В первом случае технология бетонной подпорной стены требует превысить расход цемента и арматуры, чтобы подпорная стена из бетона была устойчивой. Второй подразумевает под собой обильные земельные работы. Технологию выбирают, исходя из имеющегося бюджета, особенностей участка и наличия свободного времени. Вся бетонная поверхность стены контактирующая с грунтом в обязательном порядке должна быть защищена гидроизолирующим материалом. Бетон обрабатывают в обязательном порядке из-за его пористой структуры. Если не провести завершающую отделку, на сооружение будет воздействовать влага, что приведет к его скорому разрушению.

Главными качествами опорок является устойчивость к сильному давлению, а также выдержка неблагоприятных погодных условий. Но иногда конструкция подвергается негативному влиянию, которое значительно сокращает срок ее эксплуатации. На устойчивость опорок может влиять целый ряд факторов: общий вес строения, почвенные особенности и грунтовое давление.

Виды подпорных стенок и особенности их возведения

Существует несколько видов бетонных стен. Каждый из них имеет свои особенности. Характерные признаки бетонной опоры:

  • имеют большую массу;
  • отличаются трапециевидной формой с расширенным основанием;
  • при высоте более 30 см заливка фундамента не требуется, достаточно оснастить основание стены нерудным материалом на глубину до 40 см;
  • при высоте стены от 50 см основание заливают фундаментом на глубину до 50 см.

Средние стены чаще всего устанавливают на загородных участках с перепадами высот до 1 м. Здесь сооружают стены высотой до 150 см. Особенности подобных конструкций:

  • при больших перепадах применяют тонкостенную конструкцию любого типа;
  • в процессе установки укладывают полимерные трубы, которые располагаются немного выше залитого фундамента;
  • шаг поперечных дренов держится на отметке 1 м;
  • в узел примыкания укладывают желобу;
  • перфорация внутри дренов не требуется;
  • уширение пяты применяют, если на приусадебном участке наблюдается перепад высот.

Высокие подпорные стены необходимы на сложных ландшафтных участках. Они имеют высоту до 200 см. Принцип проектировки:

  • использование тонкостенных конструкций;
  • защита от опрокидывания в виде анкера или контрфорса. Выбор осуществляют в зависимости от материальных возможностей и пожеланий застройщика;
  • длительные работы за счет дополнительного бетонирования элементов, предотвращающих опрокидывание.

Стены с уширением пяты используют при небольших финансовых возможностях. Здесь идет значительное уменьшение количества бетона. Принцип установки заключается в следующих моментах:

  • разметка территории и создание траншеи для установки;
  • укладка подстилающего слоя из щебня или песка;
  • дренаж конструкции;
  • армирование;
  • заливка.

Трапециевидная подпорная стена используется на участках с сильным перепадом высот. Особенности ее установки:

  • на начальном этапе потребуется провести разметку территории с применением натягивающих шнуров. Здесь необходимо быть предельно точным.
  • траншеи вырывают на глубину не более 40 см. Обязателен подстилающий слой из песка или щебня.
  • укрепление опалубки в виде переднего щита.
  • армирование осуществляется при помощи продольных прутков.

Бетонирование трапециевидных стен осуществляется путем укладывания материала слоями по 40 см. Уплотняют конструкцию вибратором.

Функции подпорных стен

Грамотная установка подпорного сооружения будет уместна в следующих случаях:

  • сооружение функциональных участков;
  • укрепление грунта;
  • защита построек на участке от неровностей ландшафта;
  • декорирование дачного участка;
  • выравнивание надела.

Бетонные конструкции отличаются простотой в установке. Однако это не отменяет необходимости проводить точные замеры, учитывать особенности участка. Строительство осуществляют только после грамотной проектировки, которую все же лучше проводить в присутствии эксперта.

Установка опорных бетонных стенок

Многие застройщики рекомендуют проводить замеры на участке при помощи экспертов. Так можно снизить процент вероятности ошибок и последующих осложнений. Если такой возможности нет, и установка проводится самостоятельно, лучше ориентироваться на следующие правила:

  • сооружение нужно возводить на устойчивом грунте: гравий, щебень;
  • для грамотной установки необходимо учитывать уровень промерзания почвы. Он должен быть не более 1,5 м от поверхности почвы;
  • желательно устанавливать плиты, которые будут иметь высоту не более 140 см на наземной части. Более высокие стены обустраивают при помощи профильных специалистов. Профессионалы смогут сделать точные расчеты и установить конструкцию в соответствии со всеми правилами и техническими нормами;
  • грунтовые воды должны находиться на расстоянии не более 1,5 м от почвенной поверхности.

Возведение опорной стены делится на несколько этапов.

Создание траншеи

Начальный этап сооружение опорной конструкции — вырывание траншеи по намеченному контуру. Для этих целей рекомендовано нанять экскаватор. Однако зачистку созданной траншеи нужно проводить вручную. Глубина ямы зависит от габаритов бетонной плиты. При высоте до 1 м вырывают котлован глубиной до 40 см. На дно вырытой траншеи в обязательном порядке выкладывают слой из щебня или песка. Сверху помещают армирующую сетку, которая повлияет на прочность конструкции. Если траншея для установки опорной стенки не нужна, то следует тщательно подготовить участок для последующего возведения железобетонного сооружения. Для этого требуется убрать сорняк, прорыхлить верхний слой почвы, а затем выровнять его.

Монтаж опалубки

Опалубку изготавливают из надежного материала. Эксперты рекомендуют применять для этих целей деревянные щиты с показателями толщины до 3 см, а также бруски для их соединения. Для укрепления опалубочной конструкции нужно использовать штыри из металла. Их забивают в грунт на расстояние до 50 см. Процесс начинают с сооружения задней стены, после чего забивают колья по ее периметру, подготавливают конструкцию к дренажу.

Дренаж

Дренажный слой используют для удаления воды из опорной конструкции, а также для предотвращения вымывания почвы. Он может быть поперечным, продольным или комбинированным. Для последующего регулярного удаления воды его устанавливают под наклоном. Шаг дренажного слоя держится на отметке 1 м. Параллельно с прокладыванием защитной системы устанавливают трубу, отделанную геотекстилем. Этот материал способен впитывать влагу и выводить лишнюю жидкость за территорию сооружения.

Замес цемента

Для создания долговечной и мощной подборной стены необходимо использовать морозостойкий и качественный бетон. Замес больших объемов проводят в емкости из обрезной доски. Небольшую порцию бетона можно размешать в ведре объемом от 20 л. Для заливки необходимо подготовить следующие ингредиенты:

Все компоненты тщательно вымешивают. Если процедура проводится самостоятельно, для этих целей используют большую лопату. Для ускорения процесса установки лучше взять в аренду бетономешалку. Предварительно проверяем выдержан ли защитный слой бетона . Полученный раствор заливают в опалубочное сооружение. Теперь конструкции необходимо дать время для просыхания. Ее укрывают плотной пленкой из полиэтилена на 10-14 дней. Если опорную стену устанавливают в жаркий период, то бетонную конструкцию следует периодически смачивать прохладной водой для предотвращения появления трещин. Когда бетон засохнет, поверхность следует разровнять при помощи шпателя (если есть бугры и затеки).

Заполнение пространства за опорами

Для этих целей укладывают дренажный слой, затем грунт, утрамбовывают конструкцию. Наверх укладывают срезанный растительный слой земли. Усадка грунта случится только через несколько недель. За это время следует периодически подсыпать смесь из торфа, ила и почвы с органическими компонентами в составе.

Гидроизоляция поверхности

Задняя сторона защитной стены нуждается в надежной гидроизоляции. Материалом может послужить рубероид или толь. Гидроизоляционный продукт укладывают в 2 слоя на битумную мастику. При обустройстве конструкции на сухом грунте ее заднюю поверхность просто покрывают битумом в 2 слоя.

Декор

Бетонные основания не отличаются эстетичным внешним видом, они имеют пористую поверхность, способную поглощать влагу. Из-за этого потребуется дополнительная финишная отделка. Для этого подготавливают следующие средства:

  • краска. Рекомендовано ориентироваться на водостойкую продукцию, которая создана для шероховатых поверхностей;
  • плитка. Она необходима для внешней обработки;
  • панели из дерева.

При выборе декоративного материала следует учитывать архитектурную характеристику построек и ландшафтные особенности дачного участка. От выбранной продукции зависят затраты на отделку.

Факторы, влияющие на устойчивость опорной стены

Главное качество, которое отличает защитные бетонные стенки — это устойчивость к сильным грунтовым нагрузкам. Она дает гарантию, что строение при обвале грунта не повредится. Что влияет на стойкость подпорки:

  • сила вибрации, если недалеко вблизи от участка имеется автотрасса с обильным движением. На прочность опорного сооружения может повлиять наличие поблизости железнодорожных путей;
  • действие подземных вод в пасмурную погоду, наличие в регионе проживания паводков;
  • климатические особенности в регионе, где было воздвигнуто сооружение;
  • сейсмические воздействия в определенных регионах;
  • устойчивость бетонной конструкции зависит от ее толщины. Этот параметр включает в себя также показатели высоты и типа почвы, на которой она сооружена.

Устойчивость опорной стены чаще всего зависит от правильного расчета ее толщины. Во время проведения операции следует в обязательном порядке учитывать характеристику грунта и высоту сооружения. При создании опорки на мягком грунте ее ширину следует делать больше. Если в планах построить стену более 2 м, то следует помнить о ветровых нагрузках.

Related Posts

Для предотвращения коррозии арматуры в железобетонных изделиях предусмотрен такой не хитрый способ как защитный слой.…

Практически в любом виде строительства сегодня используют бетон (железобетон). Этому материалу характерны высокие эксплуатационные характеристики,…

При проведении различных строительных работ важно придерживаться выбранного графика. Предварительное планирование осуществляется с учетом технологической…

Подпорная стенка своими руками

Участок, отведенный под сад, не всегда имеет ровный рельеф. Очень часто встречаются территории с холмами. Многие считают, что их нужно максимально выровнять, но на самом деле – это отличный вариант для внедрения в ландшафтный дизайн различных оригинальных идей. Одной из таковых является изготовленная подпорная стенка своими руками. Сделать ее можно из самых разных материалов любой конструкции. В этой статье будут приведены общие рекомендации и советы специалистов по обустройству качественной стенки в саду.

Читать еще:  Как сделать деревянное перекрытие между этажами

Знакомимся с конструкцией

Прежде чем заняться строительством, следует внимательно изучить конструкцию. Это позволит правильно спланировать всю работу и получить хороший результат. Так, любая подпорная стенка состоит из трех основных частей:

  1. Фундамент. Как и при строительстве дома, эта часть находится почти вся под землей, что позволяет принять ей всю нагрузку строения.
  2. Тело. Основная часть – вертикальная стенка.
  3. Дренаж. Искусственный водоотвод снижает вероятность разрушения от влаги.

Следующим этапом станет проведение расчета подпорной стенки, так как на нее с противоположной стороны будет действовать давление грунта. Из-за этого следует тщательно продумать ее проектирование, чтобы были созданы преграды для сопротивления давления. Исходя из среднестатистических данных, на даче чаще всего возводят стены высотой от 30 см до 1,5 м. Они небольшие, поэтому можно с легкостью выполнить все расчеты самостоятельно, не привлекая специалистов.

Лучше всего с поставленной задачей справится специальная компьютерная программа для ландшафтного проектирования. При разнице более чем 1,5 м потребуется консультация профессионалов, а также инженерно-геологические изыскания.

Обратите внимание! Если сделать неправильные расчеты, то уже следующей весной, вполне вероятно, что грунт вместе со стеной обрушится и придется все делать с самого начала.

Выбирать материал необходимо не наугад, а спланировано. На выбор будет влиять не только размер планируемого бюджета, но и существующий стиль участка, ландшафтный дизайн. Подключив фантазию, можно достаточно быстро все придумать и обязательно зарисовать, чтобы затем произвести расчет необходимого количества материала. Рассмотрим самые распространенные варианты.

Дерево

В этом случае не любой пиломатериал подойдет, так как речь идет о толстых и прочных бревнах. Устанавливаются они как вертикально, так и горизонтально, в зависимости от проекта. Создавая подпорную стенку из бревен, следует учесть несколько основных моментов:

  • диаметр поленьев должен быть не менее 25–30 см;
  • каждый необходимо вкопать в землю на глубину не менее 40 см (параметр определяется в зависимости от высоты конструкции);
  • устанавливают максимально плотно друг к другу для получения надежной опоры;
  • надежности придаст и арматура или хомуты, которыми проводят скрепление.

Сначала идет фундамент, а затем слой дренажа. Также допустимо создание простой подушки из гравия, но при этом древесину следует обработать защитными средствами от насекомых и влаги. К числу таковых относят:

  • профессиональные (можно приобрести в магазине);
  • машинное масло;
  • рубероид.

С обратной стороны засыпают слой любого материала для формирования водоотвода.

Обратите внимание! Для удобства фиксирования бревен в земле выкапывается траншея.

Камень

Из-за большой трудоемкости и затрат многие отказываются создавать подпорные стенки из камня. Все же если вы решились на этот сложный процесс, то приступить следует к формированию дренажа и фундамента. Эти слои необходимо укладывать в заранее выкопанную траншею. Фундамент следует усилить. Для этих целей подойдет:

  • проволока;
  • арматура;
  • гнутые электроды и др.

После того как фундамент полностью застынет, можно переходить к укладке натурального камня:

  • гранит;
  • диабаз;
  • кварцит и другие породы.

Тип кладки выбирается абсолютно в индивидуальном порядке: всухую или классическая кладка. Многие предпочитают первый вариант, так как в этом случае пустоты можно заполнить грунтом, смешанным с семенами цветов, трав и даже мха.

Обратите внимание! Избегайте при кладке камня крестообразных стыков, так как они повлияют на прочность всей подпорной стенки. Лучше всего использовать шахматную схему.

Габионы

Это инновационное решение не так давно появилось. Современные дизайнеры быстро нашли габионам применение не только в сооружении заборов и ограждений, но и при создании подпорных стенок. Конструкция представляет собой металлические сетки различных форм, которые наполняют камнями.

Подготовленные контейнеры выставляют в ряд и перевязывают между собой проволокой. Все элементы ставят последовательно и засыпают материалом. При использовании простого гравия можно не заморачиваться, а вот с декоративным камнем придется делать все аккуратно и осторожно. В результате получится оригинальная конструкция.

Обратите внимание! Если планируемая стена будет небольшой высоты, то можно обойтись и без фундамента, но при высоте в 1 м и более потребуется предварительная заливка с гравийно-песчаной подушкой.

Кирпич

Сделать подпорную стенку из кирпича не составит большого труда, так как схема и технология идентична строительству дома. Требования практически ничем не отличаются, нюансами являются только жесткость и давление с внутренней части:

  • для невысокой стенки высотой в 50 см будет достаточно стены в полкирпича;
  • стена высотой до 1 м требует ширины в один кирпич;
  • если конструкция больше 1 м потребуется усиленная кладка в полтора кирпича.

Между стеной и фундаментом должна быть заложена водоотводная система, чтобы защитить материал.

Обратите внимание! Фундамент стенки подразумевает наличие перевязки и дренажа, особенно для высоких конструкций.

Бетон

Также простой и доступный способ создать крепкую и надежную стенку. Особенно процесс не вызовет трудностей у мужчин, которые хоть раз сталкивались с этим строительным материалом. Так, для того чтобы создать прочную подпорную стенку из бетона будет достаточно:

  • качественно выполнить перевязку;
  • заложить дренаж;
  • создать опалубку;
  • предусмотреть гидроизоляцию и водоотводную систему;
  • замесить раствор в правильной пропорции.

Чтобы придать серой стене привлекательность, следует провести декоративную отделку по своему усмотрению.

Обратите внимание! Следует учесть, что стенка будет в несколько раз тяжелее, чем кирпич или камень.

Пошаговая инструкция

Теперь рассмотрим на подробном примере, как сделать подпорную стенку в сад своими руками. Остановимся на кирпиче, так как этот материал достаточно распространен и при обустройстве не потребует многих силовых и временных затрат. Она будет выступать в роли разделителя и отделит одну зону от другой.

Подготовительные работы достаточно простые:

  • подобрать остатки кирпича после строительства в количестве 120 шт.;
  • установить размеры: длина – 150 см, ширина – 50 см и высота 50 см;
  • нанесение разметки на выбранный участок;
  • подготовка инструментов: мастерок, молоток, расшивка, шнур и отвес.

Далее следует основной процесс строительства:

  1. Выкапываем котлован для дренажа по очерченному периметру глубиной не более 20 см. Формируем песчаную подушку, хорошо утрамбовываем и поливаем водой для максимальной усадки.
  2. В роли гидроизолятора будет достаточно листа рубероида, который должен соответствовать размеру подпорной стенки.
  3. Готовим раствор: пропорция цемента к песку соответствует 1:3. Добавляем воды до получения необходимой консистенции.
  4. Первый ряд кладем прямо на рубероид. Сначала, чтобы сделать все ровно, устанавливают крайние кирпичи и натягивают между ними нить. Весь нижний ряд должен состоять из 24 кирпичей: 6 штук в длину и 4 в ширину. Если есть надколотые кирпичи, то лучше всего уложить их поврежденной частью в середину.
  5. Второй ряд также начинают строить с углов по технологии первого, но при этом швы кладки не должны совпадать. Руководствуйтесь «шахматной» технологией. Для удобства целые кирпичи молотком, у которого есть зауженный конец, раскалывают на ровные 2 половинки. Выравнивать ровность следует отвесом.
  6. Последующие ряды повторяем аналогично описанной выше технологии. Остатки выступающего раствора сразу же удаляем со стенки мастерком.

Небольшая подпорная стенка может послужить не только подставкой для цветов, но и выступить в роли скамейки.

Обратите внимание! Выбирая для строительства старый кирпич, можно придать ему эффект старины, который очень популярен в современном дизайне.

Планируя возвести подпорную стенку на садовом участке, следует учесть, что она будет выполнять не только практическую, но и декоративную функцию. При тщательной планировке и аккуратном возведении конструкция станет настоящей изюминкой всего ландшафтного дизайна. Материалов и технологий по украшению и отделке стены огромное количество, поэтому каждый сможет подобрать для себя оптимальный и подходящий вариант.

Видео

Видеоролик, касающийся строительства подпорной стенки из бетона, смотрите ниже:

Еще одно более подробное видео:

Как правильно сделать монолитную подпорную стенку из бетона

Чистый воздух, зеленые насаждения, отсутствие городского шума – причины, по которым строительство загородного жилья в последнее время приобретает все большую популярность. Однако ровные участки под индивидуальную застройку достаются далеко не всем желающим. Что же делать тем хозяевам, которые получили участки в местностях с довольно большими перепадами высот? В этом случае поможет подпорная стена из бетона, технология возведения которой отработана на протяжении уже не одного десятилетия. Такие сооружения находят широкое применение и при городской застройке, так как города растут, а ровных участков для строительства новых зданий не хватает.

Назначение подпорных стенок

По назначению подпорные стенки делят на два основных класса:

  • Декоративные. Основное назначение таких построек – придание ландшафту участка с небольшим уклоном более привлекательного эстетического вида.

  • Укрепительные. Такие стенки выдерживают значительное давление грунта и предназначены для предотвращения его сползания по склону и вымывания плодородного слоя с поверхности участка.

Разновидности бетонных подпорных стенок

Укрепительные подпорные стены из монолитного железобетона делят на три вида:

Первая категория опорных стен удерживает давление грунта только за счет своей большой массы (прочность также зависит от величины заглубления). Ввиду того, что на изготовление таких стенок необходимо большое количество строительного материала, при индивидуальном строительстве их можно рекомендовать для возведения невысоких подпорных сооружений (высотой над уровнем почвы 0,5÷0,7 м) на участках с небольшим углом наклона. Тогда рекомендованная величина заглубления (⅓ от высоты) составит 0,17÷0,24 м, а толщина (¼÷½ от высоты) – 0,25÷0,35 м.

Комбинированные изделия имеют меньший вес, чем массивные. Чтобы повысить их устойчивость используют фундамент более широких размеров, чем основание самой стены (грунт, давящий на выступающие элементы фундамента, частично снижает нагрузки и тем самым повышает устойчивость).

Тонкостенные подпорные стенки из бетона изготавливают Г- или Т-образной формы. Так как ширина «подошвы» у таких изделий соизмерима с их высотой, то вертикальное давление грунта на опору значительно уменьшает горизонтальные нагрузки и увеличивает устойчивость стены к опрокидыванию.

Такие изделия можно приобрести в виде готовых секций, сделанных в заводских условиях.

Самодельная подпорная бетонная стенка

Если уклон поверхности вашего участка не слишком большой, то изготовить своими руками подпорную стенку из бетона будет не сложно. Для примера: вам необходимо построить подпорную стену высотой 1,2 м (над уровнем почвы). В целях экономии строительного материала (арматурного прутка и бетонного раствора) рекомендуем выбрать тонкостенную уголковую подпорную стену с Т-образным основанием. Как сделать подпорную стенку из бетона (три основных этапа):

Подготовительный этап

Сначала готовим эскиз, чертеж и схему армирования.

Затем приступаем к земельным работам. Производим разметку с помощью колышков и строительного шнура. Выкапываем траншею необходимой ширины (немного больше ширины опоры с учетом опалубки) и глубины (с учетом толщины опоры и подушки из песка и щебня). Землю из траншеи складируем на свободном участке (впоследствии она понадобится для засыпки с обеих сторон стены). Засыпаем на дно траншеи песок (толщина слоя около 0,2 м) и трамбуем его (периодически смачивая водой). Затем засыпаем такой же слой щебня и также его утрамбовываем (виброплитой или ручной трамбовкой). Поверх обустроенной подушки укладываем геоткань.

Читать еще:  Сколько по времени строится дом из пеноблоков

Опалубка и заливка раствора

Теперь приступаем к созданию армирующего каркаса. Арматурные прутья «подошвы» и «тела» стены должны быть связаны между собой.

Строим опалубку. Сначала делаем ее только для фундамента стенки. После этого заливаем бетонный раствор по всей длине фундамента, уплотняем его с помощью вибратора. После схватывания раствора, приступаем к монтажу опалубки самой опорной стены. Технология изготовления опалубки и материалы, применяемые для ее изготовления аналогичны обустройству ленточного фундамента.

Важно! В процессе обустройства опалубки в нее необходимо заложить поперечные пластиковые или асбестоцементные трубы для отвода грунтовых вод и осадков, проникающих в почву (нижний край труб должен находиться немного выше уровня грунта с внешней стороны опорной стены). Это значительно снизит нагрузки на внутреннюю сторону вертикальной плиты. Расстояние между поперечными дренажными трубами – 1,0÷1,5 м.

Затем приступаем к заливке бетонной подпорной стенки.

Внимание! Чтобы опалубка не разрушилась или деформировалась во время заливки, этот процесс лучше производить поэтапно. Сначала заливаем раствор на ⅓ высоты по всей длине стенки. Затем производим виброуплотнение залитого раствора. Далее заполняем опалубку раствором еще на треть и так далее.

Для обеспечения наибольшей прочности и однородности всю конструкцию желательно залить за один день. После того, как раствор залит до верхней кромки стенки и полностью утрамбован, поверхность выравниваем и накрываем полиэтиленовой пленкой и оставляем на окончательную сушку. Для предотвращения быстрого испарения воды из раствора (что может негативно отразиться на прочности) в жаркую погоду поверхность раствора периодически смачиваем.

Гидроизоляция и обустройство дренажной системы

По истечении 7÷9 дней приступаем к демонтажу опалубки. Для обеспечения долговечности бетонные поверхности стенки покрываем гидроизолирующим материалом (например, специальным составом на основе жидкой резины).

Далее приступаем к обустройству дренажной системы для подпорной стены из бетона по следующей технологии:

  • По всей длине стенки с внутренней стороны (то есть со стороны склона) укладываем перфорированную трубу (обязательно обернутую водопроницаемой геотканью).
  • Затем засыпаем эту трубу щебнем.
  • Поверх щебня укладываем геотекстиль (чтобы сохранить свободное пространство, не заполненное грунтом, между отдельными частицами щебенки).
  • Свободный конец трубы (с одной или обеих сторон стенки) выводим в дренажную канаву (или колодец) или ближайший водосборник.

На окончательном этапе засыпаем грунтом свободное пространство вокруг стенки.

Важно! К засыпке грунта приступаем только после того, как подпорная стена из бетона наберет окончательную прочность и сможет выдерживать значительные нагрузки со стороны склона, то есть не ранее чем через месяц.

Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень.

Подпорная стенка из бетонных блоков

Для устройства декоративных подпорных стенок с успехом используют блоки из легких пористых бетонов. Укрепительные подпорные стенки из бетонных блоков изготавливают из ФБС (фундаментных блоков сплошных), шириной не менее 400 мм (кстати, эта величина и будет являться толщиной стенки). Их изготавливают в заводских условиях. Высокие прочность и плотность (2000÷2300 кг/м³) материала обуславливают их широкое применение при строительстве массивных подпорных стенок.

Алгоритм обустройства подпорной стены из бетонных блоков:

  • Производим разметку, земляные работы и обустройство подушки из песка и щебня (все работы аналогичны сооружению железобетонной стенки).
  • После этого приступаем к укладке блоков, которые скрепляем между собой песчано-цементным раствором.
  • Ряды блоков укладываем «вразбежку» (то есть, каждый последующий ряд обустраиваем со сдвигом на пол блока по отношению к предыдущему).

  • Для увеличения несущей способности и прочности стены в горизонтальные растворные швы укладываем армирующие элементы (металлическую сетку или прутки арматуры).

Внимание! Вес стандартного блока с размерами 800 х 400 х 580 мм составляет 470 кг, поэтому для обустройства подпорной стенки из таких изделий понадобится применение грузоподъемной техники.

В заключении

Выбор конструкции подпорной стенки зависит от ее назначения (декоративного или укрепительного) и особенностей конкретного участка: перепада высот, характеристик почвы, уровня залегания грунтовых вод и так далее. Правильно спроектированная и обустроенная подпорная стена, прослужит без ремонта не один десяток лет.

Подпорная стенка из натурального камня

Натуральный камень считается одним из предпочтительных материалов в ландшафтном дизайне. Он выглядит красиво, солидно, и, как натуральный материал, отлично сочетается с любыми растениями в саду. Этот материал стоит дорого, но у владельцев загородных участков часто появляется возможность добыть камень практически бесплатно. В этой статье мы расскажем, какие виды камней применяются в ландшафте для возведения декоративной подпорной стенки, о их достоинствах и недостатках.

  • Из какого камня делают подпорную стенку
  • Подпорная стенка методом «сухой кладки»
  • Подпорная стенка «на цемент»

Самые распространенные камни, применяемые для создания бордюров, дорожек клумб и альпийских горок ландшафтными дизайнерами – это гранит, базальт, известняк и песчаник.

В состав песчаника входят, в основном, кварцит в соединении с карбонатом. Из-за примеси железной руды его нельзя назвать особо прочным, но это удивительно красивый камень.

Белый песчаник используют в архитектуре для возведения колонн, карнизов и других декоративных элементов. Желтым песчаником мостят дорожки (он переносит большие морозы без потери качества и декоративных свойств). Красный песчаник более прочен, чем остальные, и он устойчив к большим перепадам температур – из него делают фонтаны, им оформляют садовые водоемы, используют в облицовке заборов и построек. Розовый песчаник применяют только для облицовки.

Различают несколько видов песчаника. Популярный в строительстве ракушечник (состоит из ракушек) – это тоже одна из разновидностей песчаника. Также к песчанику относятся: оолит, пизолит и литографический песчаник.

Песчаник – наиболее подходящий материал для создания подпорных стенок. Разноцветные, теплые на вид камни становятся настоящим украшением сада

Гранит

Гранит – это горная порода вулканического происхождения, которая состоит из кварца, слюды и полевого шпата; прочный, износостойкий, блестящий камень, выдерживающий около 300 циклов замерзания и оттаивания. Он выдерживает различные механические воздействия, влагостойкий, экологически чистый.

Мелкозернистый гранит (размер зерна менее 2 мм) может служить 500 лет и ценится выше, чем крупнозернистый (диаметр зерен до 5 мм).

В ландшафтном дизайне гранит ценится за свои высочайшие эстетические качества. Самая распространенная раскраска – серая, но встречается также черная, красная, розовая, зеленая, редко – желтая.

Важно: около 3% гранита имеет повышенный радиационный фон.

Проверьте дозиметром. Частенько гранит, особенно красный, фонит.

К недостаткам гранита можно отнести его высокую стоимость, но, создавая сад, профессионалы всегда имеют в виду дом; поэтому, если в облицовке фасада дома использовался гранит, его нужно использовать и в облицовке подпорной стены.

Базальт – как и гранит, является камнем вулканического происхождения, и он не менее прочен; но его структура пористая, а цветовая гамма беднее. Базальтовый камень может быть черным, дымчато-серым и черно-зеленым.

Сланец – еще один камень, из которого часто делают подпорные стенки. Может быть какой угодно окраски, от ярко-зеленого до черного, причем встречаются как однотонные, так и камни с разноцветными вкраплениями и причудливыми разводами. Каждый камень выглядит, как спрессованные слои тонких пластин – со временем они крошатся, отслаиваются, но не теряют дикого, «скалистого» вида, за который так ценятся дизайнерами.

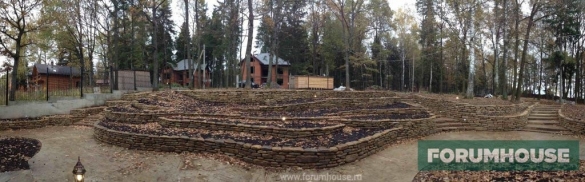

Моя подпорная стенка из природного сланца красного цвета. Мне повезло, рядом карьер с красивейшими плоскими камнями. Я и пользуюсь с удовольствием.

Подпорная стенка методом сухой кладки

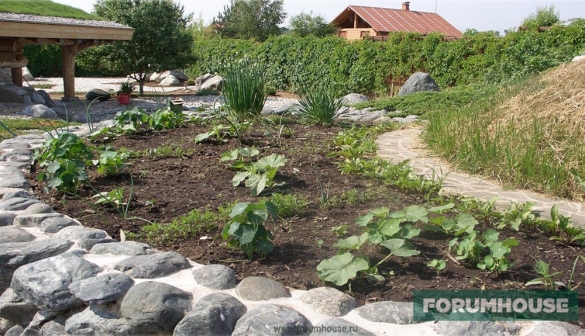

Вот пример подпорной стенки из натурального камня, сделанной участницей FORUMHOUSE Kaleriya17 «сухим методом».

Оптимальная высота подпорной стенки из камня, сделанной «сухим» методом – 50 см. Выше 80 см ее делать не рекомендуется. Раствором крепятся только самые верхние, самые мелкие камни. Тяжелые, массивные нижние камни не скрепляют. Дренаж для такой стенки не нужен. Но она будет устойчивой и прослужит вам долгие годы. Правда, для этого придется придерживаться следующих условий:

  • через стенку не должны проходить ощутимые потоки воды (включая дождевую, от обильного снеготаяния и т.п.);
  • камни в стене располагаются по принципу чем мельче, тем выше; самые большие валуны должны лежать в основании;
  • необходимо предусмотреть небольшой уклон «назад»: стенка должна подпирать клумбу, грядку, газон и т.п.;

При этом методе «сухой кладки» в щели камней можно высаживать различные очитки и др. альпийские растения.

Чем больше травы наросло вокруг стенки, тем прочнее она будет из-за корней.

Такой тип кладки сам исповедую уже не один десяток лет. Самая высокая стенка у меня – 1,2 м. Уклон – соответствующий. Все зимы проходят без проблем.

Минусы подпорной стенки, выполненной методом «сухой кладки» таковы:

  • она может быть только декоративной; такую стенку не делают для того, чтобы удержать от сползания верхнюю террасу;
  • опасно делать такую стенку, если в семье есть маленькие дети;
  • ее сложнее выкладывать, чем на раствор: приходится тщательно подбирать камни, чтобы стенка не качалась и выглядела красиво.

Подпорная стенка «на раствор»

Правила кладки подпорной стенки на раствор требуют обязательного применения таких конструктивных элементов, как фундамент, дренаж и водоотвод. Для стенки из песчаника и бутового камня дренаж не обязателен, но тогда у стены рекомендуется насыпать толстый слой крупного щебня.

Бутовый камень (и песчаник) имеет свойства впитывать и отдавать влагу, поэтому скопления воды не будет.

Для стены высотой в метр делается фундамент на 40 см вглубь и шириной около 40-60 см. Особенно это важно для пучинистых грунтов.

Я бы не стала рисковать и сделала бы фундаментную ленту из армированного бетона, но есть люди, которые делают просто утрамбованную подушку из щебня или песка.

То есть, траншею заполняют песком или щебнем, хорошо утрамбовывают, а потом выкладывают камень. Чем выше подпорная стенка, тем основательнее и серьезнее фундамент для нее должен быть.

Стенку делают с небольшим уклоном в сторону террасы. Чтобы кладка выглядела «сухой», раствор кладут так, чтобы он не выползал на лицевую сторону. Пусть останутся щели, которые потом лучше заполнить торфом, глиной или смешанным с гидрогелем сфагнумом. Посадите в щели молодило, седумы, «заразите» их мхом. Растения в подпорные стенки из камня рекомендуется высаживать или ранней весной, или ранней осенью.

В первый год грунт под стенкой заметно осядет, и, несмотря на песчаную или щебневую подушку, крупные камни в основании могут сильно заглубиться. Срок службы стенки напрямую зависит от качества камня, и если через пару лет конструкция начнет осыпаться или отслаиваться, дело именно в нем.

На FORUMHOUSE подробно рассказывается, как сделать подпорные стены – габионы. Рекомендуем почитать нашу статью про камень в ландшафтном дизайне, посмотрите наше видео о том, как правильно делать подпорные стенки.

Ссылка на основную публикацию
Adblock
detector
